Analizzatore di campi elettromagnetici conforme alla Dir. 2013/35/UE

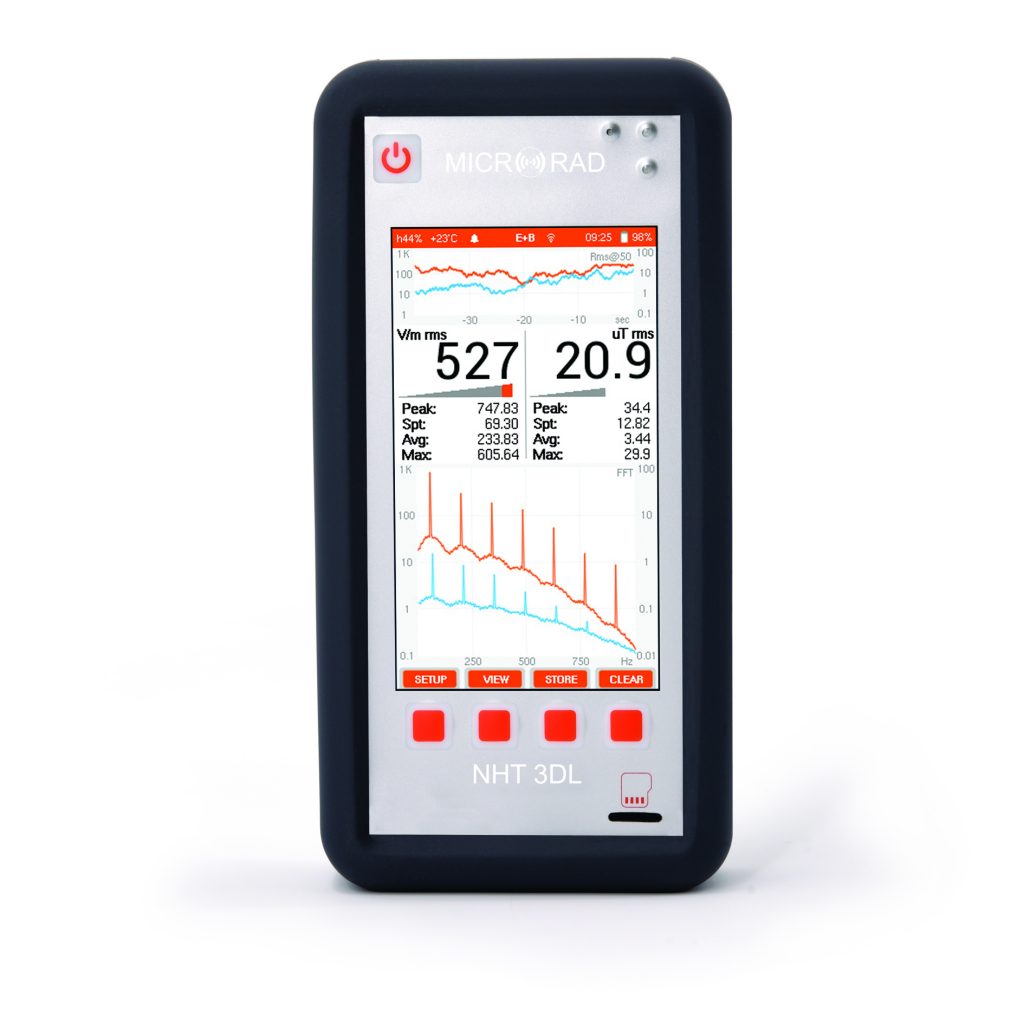

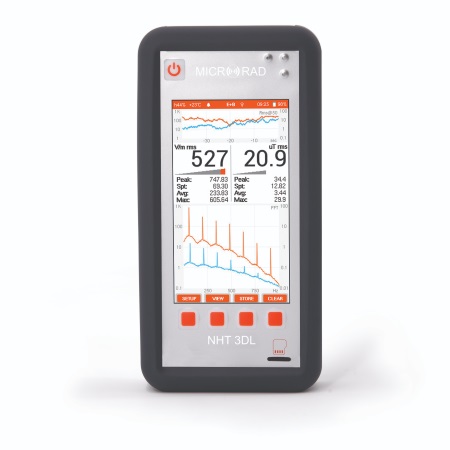

NHT 3DL è un analizzatore di campi elettromagnetici innovativo con un range operativo da DC a 40GHz.
In conformità con la Direttiva 2013/35/EU ed al relativo D.Lgs.159-2016 effettua in tempo reale la misura di picco ponderato (WP10), è dotato di una sezione per l’analisi dei segnali complessi composta da un analizzatore FFT e da un oscilloscopio completo di trigger e marker.
Nella BASSA FREQUENZA
Lo strumento in bassa frequenza permette di analizzare le caratteristiche del campo elettromagnetico direttamente a bordo strumento sia nel dominio del tempo sia nel dominio della frequenza. La banda passante in entrambe le modalità è 1 MHz. Questo permette di analizzare e memorizzare forme d’onda complesse con caratteristiche transitorie/impulsive.
Nell’ALTA FREQUENZA
Nel modo di funzionamento a larga banda, da 100kHz a 40GHz, è possibile demodulare la banda base dei segnali impulsivi fino a 500 ns, con misura automatica del valore di Tau, PRF e Duty Cycle. Questa modalità permette il riconoscimento e la misurazione delle sorgenti Radar. Lo strumento, grazie all’altissima velocità di campionamento, è ad oggi l’unica vera soluzione per la misura delle reti 5G, 3G e 4G già oggi utilizzate.
Il Kit Tipico per Ambito DL81 comprende:
– Strumento palmare NHT310-3DL
– Sonda Combinata di Bassa Frequenza Elettrica, Magnetica e Statica 33S (1Hz-1MHz) (clicca qui per scaricare la brochure)
– Sonda Alta Frequenza Elettrica 01E (100KHz-6,5GHz) (clicca qui per scaricare la brochure)
Settori di impiego
Industriale, Energia, Medicale, Ferroviario, Automotive, Telecomunicazioni wireless, Militare
Speciali Caratteristiche dello strumento
– Analisi FFT e nel dominio del tempo del segnale direttamente sullo strumento.
– Autonomia batteria superiore alle 24 ore con possibilità di ulteriore estensione tramite power bank opzionale.
– Ampio display touchscreen a colori.
– Misurazione e visualizzazione simultanea valori di campo elettrico e magnetico in bassa frequenza (con sonda 33S).
– Analisi in bassa frequenza e calcolo del picco ponderato fino ad 1MHz (con sonda 33S).
– Connessione wireless con smartphone/tablet/PC con app Android oppure Windows.
– Memorizzazione dei dati su miniSD card ad altissima capacità.
– Sensori di temperatura ed umidità relativa ambientali integrati.
– Non necessita dell’utilizzo del PC per effettuare, visualizzare e memorizzare i valori di misura grafici e numerici. Inoltre può essere completamente gestito da remoto tramite connessione wireless (Wi-Fi) con smartphone o tablet oppure tramite la tradizionale connessione con fibra ottica.
SPECIFICHE TECNICHE
– Gamma di frequenza Modalità selettiva: DC – 1 MHz
– Modalità larga banda: 100 kHz – 40 GHz
– Display Grafico 4.3” TFT, 272 x 480 pixel , 262K colori
– Unità di misura V/m, kV/m, A/m, W/m2, mW/cm2, uW/cm2, uT, mT, Gauss, % (dipendenti dalla sonda)
– Periodo di aggiornamento 4 volte al secondo
– Tipi di risultato Valore istantaneo r.m.s. e di picco, isotropico e singole componenti assiali
– Media temporale Media r.m.s. a finestra mobile impostabile da 1 sec a 24 ore
– Media Spaziale Media dei punti memorizzati tramite singole acquisizioni
– Picco ponderato calcolato secondo i livelli limite previsti dalle linee guida Icnirp’98 per
la popolazione, Icnirp’10 per gli ambienti lavorativi, e dalla direttiva 2013/35/EU per i
livelli inferiore, superiore, localizzato;
– Max Hold Visualizzazione del valore istantaneo r.m.s. e del valore dell’indice ponderato massimo
– Data Logger
– Grafico dell’andamento nel tempo dei valori misurati
– FFT(modalità selettiva ) FFT con 1000 punti grafici nello span selezionato ( 1 / 10 / 100 / 1000 kHz)
– Interfaccia USB Connettore micro USB per l’interfacciamento al PC
– Batteria LiPo ricaricabile; Autonomia batterie > 24 ore (retroilluminazione e accessori esterni disattivati); Tempo di ricarica 3 ore; Indicazione livello batterie Indicatore percentuale
– Sensori integrati Sensore di umidità (accuratezza ±2%) e temperatura (accuratezza ±0.2°C)
– Temperatura operativa Da -10 °C a +50 °C
– Umidità Da 5 a 95%, senza condensa
– Dimensioni (h x w x d) 170 x 85 x 31 mm (senza sonda)
– Peso 650 g (incluse batterie senza sonda)

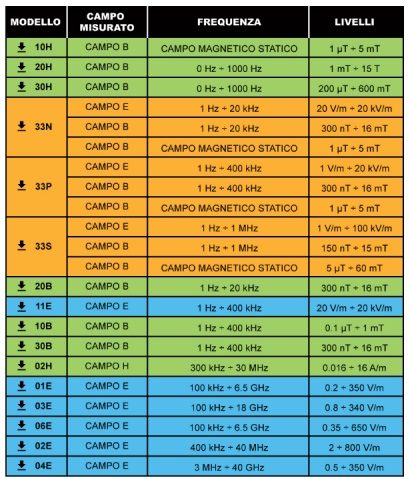

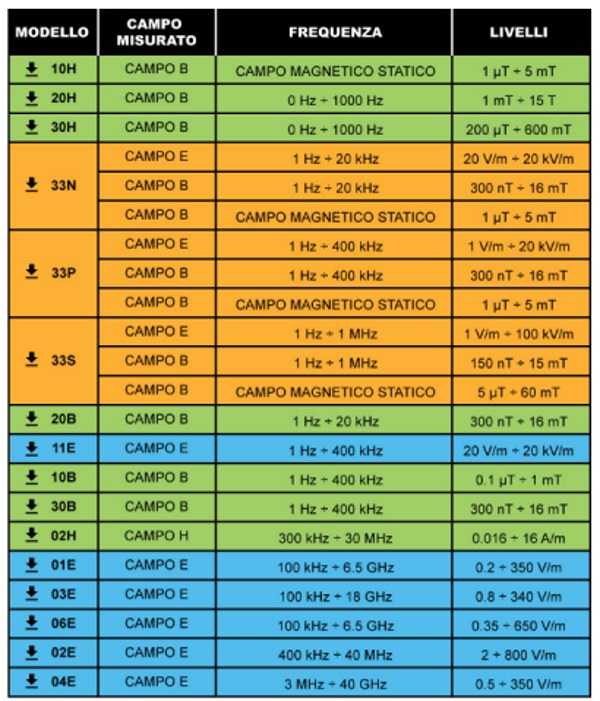

CARATTERISTICHE DELLE SONDE disponibili
Normativa di riferimento
D.Lgs. 159/2016 Attuazione della direttiva 2013/35/UE sulle disposizioni minime di sicurezza e di salute relative all’esposizione dei lavoratori ai rischi derivanti dagli agenti fisici (campi elettromagnetici) e che abroga la direttiva 2004/40/CE.CEI EN 50500 “Procedure di misura del livello dei campi magnetici generati dai dispositivi elettronici ed elettrici nell’ambiente ferroviario in riferimento all’esposizione umana”.
Direttiva 2013/35/UE del Parlamento Europeo e del Consiglio del 26 giugno 2013 sulle disposizioni minime di sicurezza e di salute relative all’esposizione dei lavoratori ai rischi derivanti dagli agenti fisici (campi elettromagnetici – ventesima direttiva particolare ai sensi dell’articolo 16, paragrafo 1, della direttiva 89/391/CEE) e che abroga la direttiva 2004/40/CE.
CEI EN 62233 “Metodi di misura per campi elettromagnetici degli apparecchi elettrici di uso domestico e similari con riferimento all’esposizione umana”.
CEI EN 62311 “Valutazione degli apparecchi elettronici ed elettrici in relazione ai limiti di base per l’esposizione umana ai campi elettromagnetici (0Hz – 300 GHz)”
