Rugosimetro PCE-RT 1200
COD: PCE-RT 1200Brand: PCE Instruments
€1.527,90 IVA esclusa €1.864,04 IVA inclusa
Quantità : 1 pz Disponibile/i
Il PCE-RT 1200 è un rugosimetro portatile con un grande display OLED e una batteria al litio integrata. È progettato per l’uso sul campo, essendo alimentato da questa fonte di alimentazione esterna non ha bisogno di essere collegato a nulla ma può comunque misurare la qualità della superficie. Il rugosimetro ha una memoria interna che consente di memorizzare 20 misurazioni prima di trasferirle attraverso il computer tramite il cavo USB e il software incluso in ogni kitnIl dispositivo è ottimo per testare superfici come tappeti o tessuti su palette di spedizione senza rompere il loro sigillo a causa delle sue piccole dimensioni I risultati vengono trasferiti al software e possono essere analizzati ed elaborati sul display del PC.L’interfaccia micro USB serve anche per la ricarica della batteria.
Il rugosimetro dispone di una protezione per il sensore da avvitare facilmente alla struttura del dispositivo.Nella fornitura sono compresi uno standard di rugosità  e una base di calibrazione che migliorano la precisione del rugosimetro.
Per la misurazione della rugosità  vengono utilizzate diverse tecnologie e misuratori per il rilevamento della rugosità  superficiale.Una differenza fondamentale è rappresentata dai metodi di misurazione a contatto e senza contatto, sebbene all’interno di ciascun metodo ci siano altre differenze per determinare i parametri di rugosità  e superficie.Il rugosimetro PCE-RT 1200 misura secondo il metodo del profilo basato su ISO 3274.È un metodo di misurazione tattile, in cui la sonda (diamante) del rugosimetro viene trascinata a una velocità  costante e orizzontalmente sulla superficie del campione.La resistenza orizzontale provoca una deviazione simultanea in direzione verticale.Questa deviazione viene rilevata dal rugosimetro attraverso una misurazione del percorso induttivo e corrisponde al profilo della superficie del campione.Il rugosimetro palpa il profilo della superficie, rileva le deviazioni e calcola i parametri di rugosità  e profilo.
Da tutto ciò deriva che la sonda è un pezzo importante per il rilevamento della rugosità  a .seconda dell’angolo e del raggio della punta del diamante, il misuratore di rugosità  può rendere un’immagine o rappresentazione pià o meno precisa del profilo della superficie.Se l’angolo e il raggio sono grandi, la punta diamantata rileverà solo crepe e scanalature.più l’angolo è affilato e piccolo, pià il diamante può penetrare nel profilo e pià accurata sarà la riproduzione dell’immagine del profilo della superficie.Tuttavia, è necessario tenere conto di diversi fattori quando si seleziona un dispositivo.Un rugosimetro con diamante appuntito e un piccolo raggio è pià soggetto ad usura rispetto a un rugosimetro con una geometria pià spessa.Se è necessario un rugosimetro per uso continuo nel controllo della superficie, consigliamo un rugosimetro PCE Instruments con angolo di inclinazione di 90° e raggio di 5 μm, in quanto è un ragionevole compromesso tra una sonda robusta, di poca usura e con una precisione di classe 2 nella misurazione della rugosità  .Ecco perchè è possibile calibrare senza problemi il rugosimetro secondo DIN ISO 5436.
Rz = Profondità  media della rugosità Â
La profondità  media della rugosità  Rz è il valore medio aritmetico degli scostamenti pià rilevanti (picco e valle) presi su vari punti della lunghezza di base.
Ra = Valore medio di rugosità Â
Ra è il parametro di rugosità  riconosciuto e utilizzato internazionalmente.È il valore medio aritmetico degli scostamenti (presi in valore assoluto) del profilo reale della superficie rispetto alla linea media.Il valore numerico misurato Ra è sempre inferiore al valore Rz ottenuto con lo stesso profilo di rugosità  .
– Maneggevole

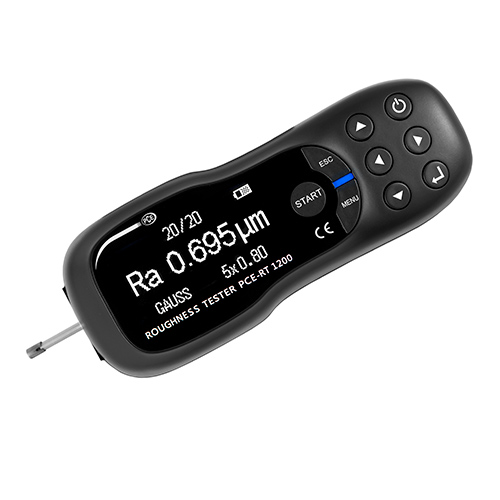

– Display OLED ampio e di facile lettura
– 4 parametri di misurazione
– La sonda del rugosimetro è un diamante di alta qualità Â
– Mostra sullo schermo i valori sotto forma di tabella
– Visualizzazione su schermo dei valori sotto forma di grafico

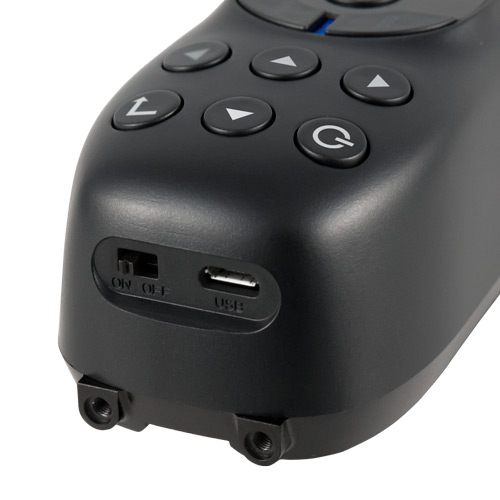

– Interfaccia Micro USB per trasferimento dati in tempo reale sul PC
– Batteria ricaricabile al litio (3.000 misurazioni con una carica)
Specifiche tecniche | |
Parametri di misura | Ra, Rz, Rq, Rt |
Range di misura | Ra, Rq: 0,005 a 16,00 μm Rz, Rt: 0,002 a 200,0 μm |
Diametro della punta del tastatore | 5 µm |
Materiale della punta del tastatore | Diamante, 90 ° |
Forza max. raccomandata per misura statica | 4 mN (0,4 gf) |
Principio di misura | Induttivo |
Diametro della guida del tastatore | 45 mm |
Lunghezza massima del tastatore | 15 mm |
Lunghezza Cut off | 0,25 mm / 0,8 mm / 2,5 mm |
Velocità  di traslazione | Lunghezza cut-off 0,135 mm/s: 0,25 mm Lunghezza cut-off 0,5 mm/s: 0,8 mm Lunghezza cut-off 1 mm/s: 2,5 mm Ritorno: 1 mm/s |
Precisione | < ±10% |
Ripetibilità  | <6% |
Display | OLED |
Unità di misura | μm / μinch (selezionabile) |
Interfaccia | Micro-USB |
alimentazione | Batteria ricaricabile al litio |
1 x Tastatore,
1 x Protezione per il tastatore,
1 x Dispositivo di attacco,
1 x Software,
1 x Base di calibrazione,
1 x Standard di rugosità  ,
1 x Cavo USB,
1 x adattatore per alimentazione,
1 x Valigetta per il trasporto,
Istruzioni per l’uso
ean | |
---|---|
brand |
