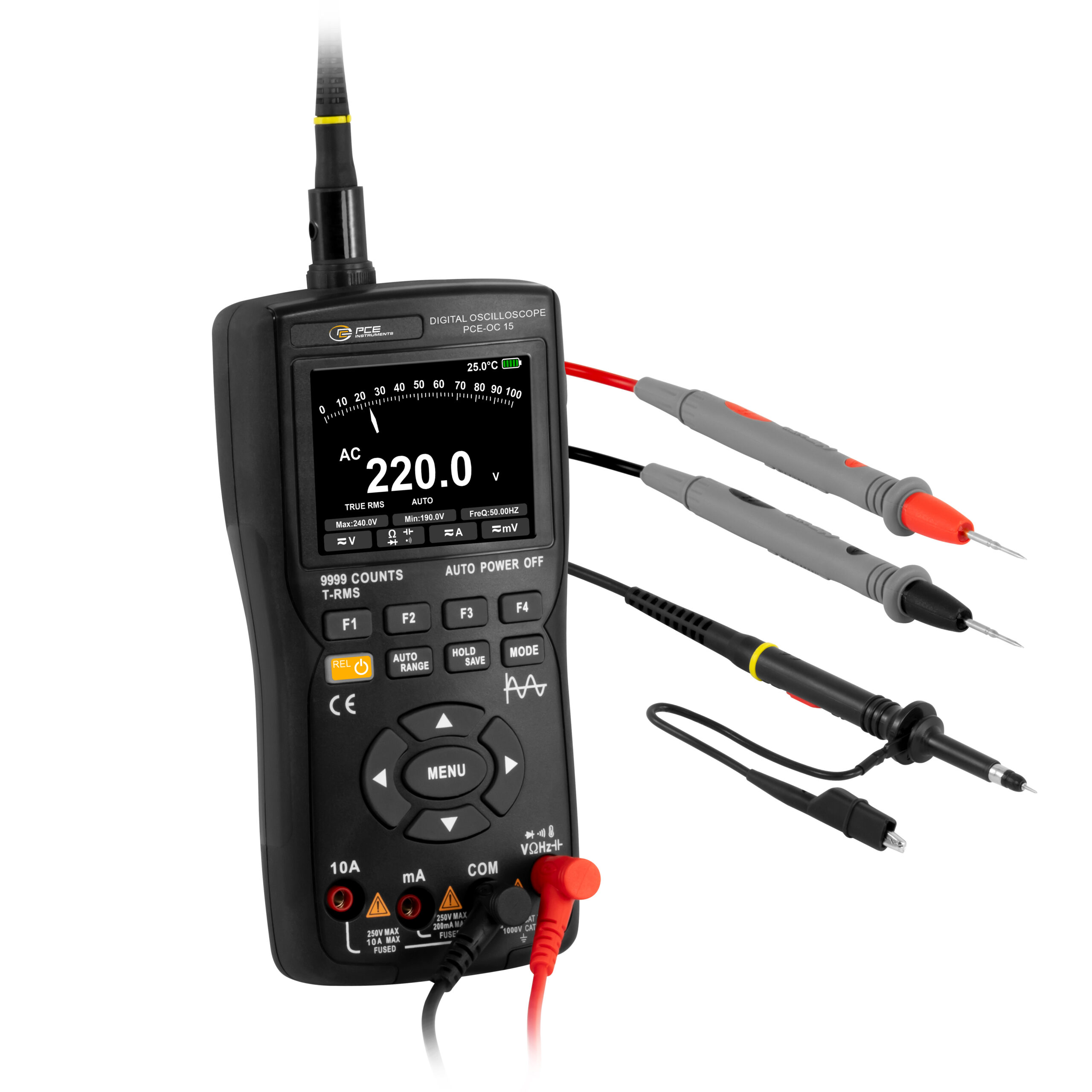

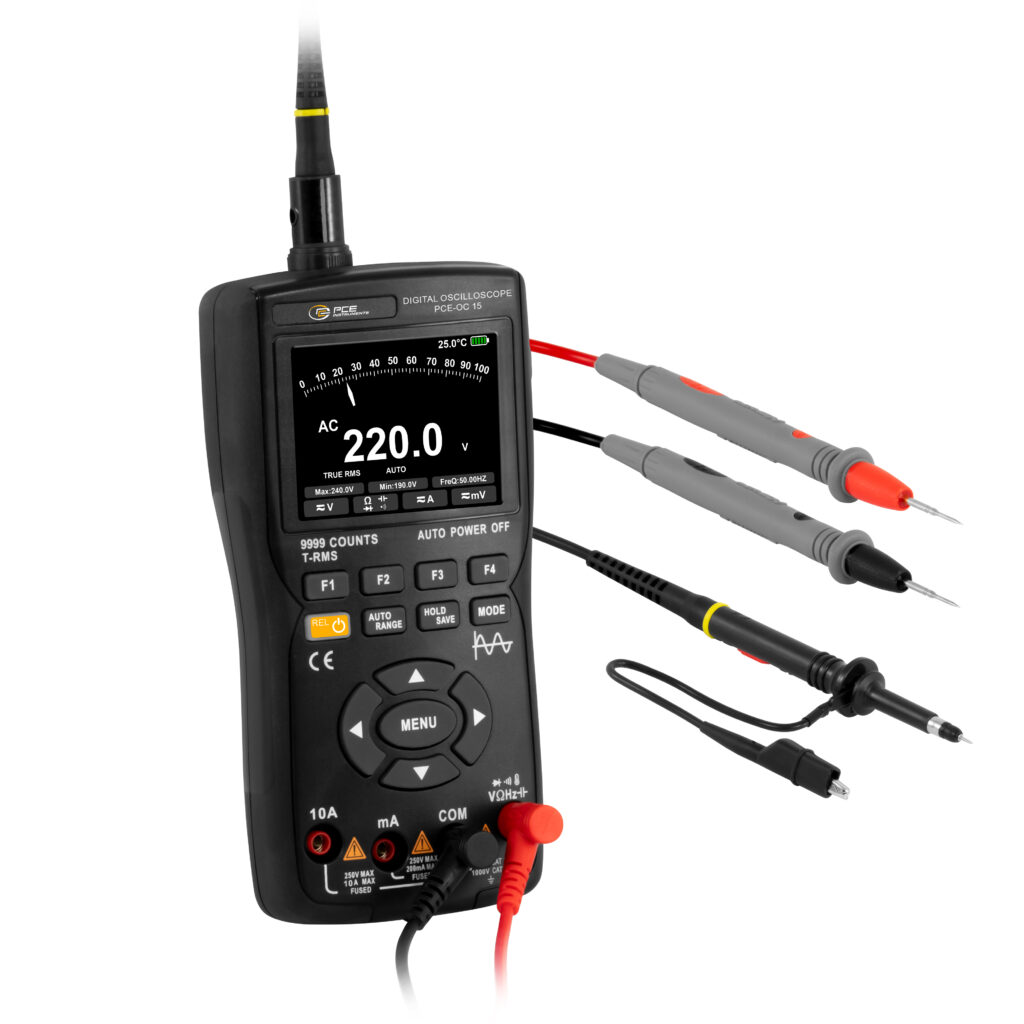

Oscilloscopio PCE-OC 15

Name: Oscilloscopio PCE-OC 15
SKU: PCE-OC 15
Availability: InStock

COD: PCE-OC 15

€94,90 IVA esclusa €115,78 IVA inclusa

Hai bisogno di aiuto? Chiamaci 049.2021144

Richiedi maggiori informazioni

Stampa

Segnala a un amico

Scheda tecnica

Quantità: 393 pz Disponibile/i - Consegna in 7-10gg

Categoria: Multimetri - Oscilloscopi

Descrizione
Informazioni aggiuntive
Scheda tecnica

Oscilloscopio / Multimetro integrato / Tensione / Corrente / Frequenza / Resistenza / Temperatura / Capacità / Test diodi / Test di continuità

L’oscilloscopio è stato sviluppato per un uso pratico e portatile e può essere utilizzato universalmente grazie alle sue diverse funzioni di misura. L’oscilloscopio misura in modo affidabile tensione, corrente, frequenza, resistenza, temperatura, capacità e offre un test di diodi e continuità. Il pulsante MODE consente di passare facilmente dalla modalità multimetro digitale a quella oscilloscopio. Con una ampiezza di banda di 10 MHz e una velocità di campionamento di 48 MSa/s, garantisce un’acquisizione precisa e rapida dei dati.

Il dispositivo supporta la memorizzazione dei dati delle forme d’onda, che possono essere esportati come immagini e trasferiti a un PC. La retroilluminazione a LED con luminosità e tempo di spegnimento regolabili e i pulsanti multifunzione facilitano l’utilizzo da parte dell’utente. Con una batteria ricaricabile tramite l’interfaccia USB Tipo-C e un lungo tempo di standby, l’oscilloscopio è ideale per lunghe ore di lavoro, mentre i valori misurati vengono aggiornati tre volte al secondo per fornire sempre dati aggiornati. L’oscilloscopio portatile è il compagno ideale per il tecnico di assistenza in loco o in qualsiasi officina elettrica.

– Multimetro con funzioni di oscilloscopio

– Ampiezza di banda 10 MHz

– Frequenza di campionamento fino a 48 MSa/s

– Display LCD con 4 livelli di luminosità

– Selezione automatica del campo di misura

– Interfaccia USB-C

Tensione continua DC
Campo di misura	0 … 9,999 mV
Risoluzione	0,001 mV
Precisione	±(0,5% valore misura+3 digit)

Tensione continua DC
Campo di misura	10 … 99,99 mV
Risoluzione	0,01 mV
Precisione	±(0,5% valore misura+3 digit)

Tensione continua DC
Campo di misura	100 … 999,9 mV
Risoluzione	0,1 mV
Precisione	±(0,5% valore misura+3 digit)

Tensione continua DC
Campo di misura	1 … 9,999 V
Risoluzione	0,001 V
Precisione	±(0,5% valore misura+3 digit)

Tensione continua DC
Campo di misura	10 … 99,99 V
Risoluzione	0,01 V
Precisione	±(0,5% valore misura+3 digit)

Tensione continua DC
Campo di misura	100 … 999,9 V
Risoluzione	0,1 V
Precisione	±(0,5% valore misura+3 digit)

Corrente continua DC
Campo di misura	0 … 9999 µA
Risoluzione	1 µA
Precisione	±(0,8 % valore misura+3 digit)

Corrente continua DC
Campo di misura	10 … 99,99 mA
Risoluzione	0,01 mA
Precisione	±(0,8 % valore misura+3 digit)

Corrente continua DC
Campo di misura	100 … 999,9 mA
Risoluzione	0,1 mA
Precisione	±(1 % valore +3 digit)

Corrente continua DC
Campo di misura	1 … 9,999 A
Risoluzione	0,001 A
Precisione	±(1 % valore +3 digit)

Capacità
Campo di misura	0 … 9,999 nF
Risoluzione	0,001 nF
Precisione	±(5 % valore +20 digit)

Capacità
Campo di misura	10 … 99,99 nF
Risoluzione	0,01 nF
Precisione	±(2 % valore+5 digit)

Capacità
Campo di misura	100 … 999,9 nF
Risoluzione	0,1 nF
Precisione	±(2 % valore+5 digit)

Capacità
Campo di misura	1 … 9,999 µF
Risoluzione	0,001 µF
Precisione	±(2 % valore+5 digit)

Capacità
Campo di misura	10 … 99,99 µF
Risoluzione	0,01 µF
Precisione	±(2 % valore+5 digit)

Capacità
Campo di misura	100 … 999,9 µF
Risoluzione	0,1 µF
Precisione	±(5 % valore +5 digit)

Capacità
Campo di misura	1 … 9,999 mF
Risoluzione	0,001 mF
Precisione	±(5 % valore +5 digit)

Capacità
Campo di misura	10 … 99,99 mF
Risoluzione	0,01 mF
Precisione	±(5 % valore +5 digit)

Tensione AC
Campo di misura	0 … 9,999 mV
Risoluzione	0,001 mV
Precisione	±(1 % valore +3 digit)
Gamma di frequenza	40 … 1000 Hz

Tensione AC
Campo di misura	10 … 99,99 mV
Risoluzione	0,01 mV
Precisione	±(1 % valore +3 digit)
Gamma di frequenza	40 … 1000 Hz

Tensione AC
Campo di misura	100 … 999,9 mV
Risoluzione	0,1 mV
Precisione	±(1 % valore +3 digit)
Gamma di frequenza	40 … 1000 Hz

Tensione AC
Campo di misura	1 … 9,999 V
Risoluzione	0,001 V
Precisione	±(1 % valore +3 digit)
Gamma di frequenza	40 … 1000 Hz

Tensione AC
Campo di misura	10 … 99,99 V
Risoluzione	0,01 V
Precisione	±(1 % valore +3 digit)
Gamma di frequenza	40 … 1000 Hz

Tensione AC
Campo di misura	100 … 750 V
Risoluzione	0,1 V
Precisione	±(1 % valore +3 digit)
Gamma di frequenza	40 … 1000 Hz

Corrente alternata AC
Campo di misura	0 … 9999 µA
Risoluzione	1 µA
Precisione	±(1 % valore +3 digit)
Gamma di frequenza	40 … 1000 Hz

Corrente alternata AC
Campo di misura	10 … 99,99 mA
Risoluzione	0,01 mA
Precisione	±(1 % valore +3 digit)
Gamma di frequenza	40 … 1000 Hz

Corrente alternata AC
Campo di misura	100 … 999,9 mA
Risoluzione	0,1 mA
Precisione	±(1,2 % valore+3 digit)
Gamma di frequenza	40 … 1000 Hz

Corrente alternata AC
Campo di misura	1 … 9,999 A
Risoluzione	0,001 A
Precisione	±(1,2 % valore+3 digit)
Gamma di frequenza	40 … 1000 Hz

Resistenza
Campo di misura	0 … 99,99 Ω
Risoluzione	0,01 Ω
Precisione	±(1 % valore +3 digit)

Resistenza
Campo di misura	100 … 999,9 Ω
Risoluzione	0,1 Ω
Precisione	±(0,5% valore misura+3 digit)

Resistenza
Campo di misura	1000 Ω … 9,999 kΩ
Risoluzione	0,001 kΩ
Precisione	±(0,5% valore misura+3 digit)

Resistenza
Campo di misura	10 … 99,99 kΩ
Risoluzione	0,01 kΩ
Precisione	±(0,5% valore misura+3 digit)

Resistenza
Campo di misura	100 … 999,9 kΩ
Risoluzione	0,1 kΩ
Precisione	±(0,5% valore misura+3 digit)

Resistenza
Campo di misura	1000 kΩ … 9,999 M Ω
Risoluzione	0,001 mΩ
Precisione	±(1,5 % valore+3 digit)

Resistenza
Campo di misura	10 … 99,99 M Ω
Risoluzione	0,01 mΩ
Precisione	±(3 % valore +5 digit)

Frequenza
Campo di misura	0 … 99,99 Hz
Risoluzione	0,01 Hz
Precisione	±(0,1 % valore misura+2 digit)

Frequenza
Campo di misura	100 … 999,9 Hz
Risoluzione	0,1 Hz
Precisione	±(0,1 % valore misura+2 digit)

Frequenza
Campo di misura	1000 Hz … 9,999 kHz
Risoluzione	0,001 kHz
Precisione	±(0,1 % valore misura+2 digit)

Frequenza
Campo di misura	10 … 99,99 kHz
Risoluzione	0,01 kHz
Precisione	±(0,1 % valore misura+2 digit)

Frequenza
Campo di misura	100 … 999,9 kHz
Risoluzione	0,1 kHz
Precisione	±(0,1 % valore misura+2 digit)

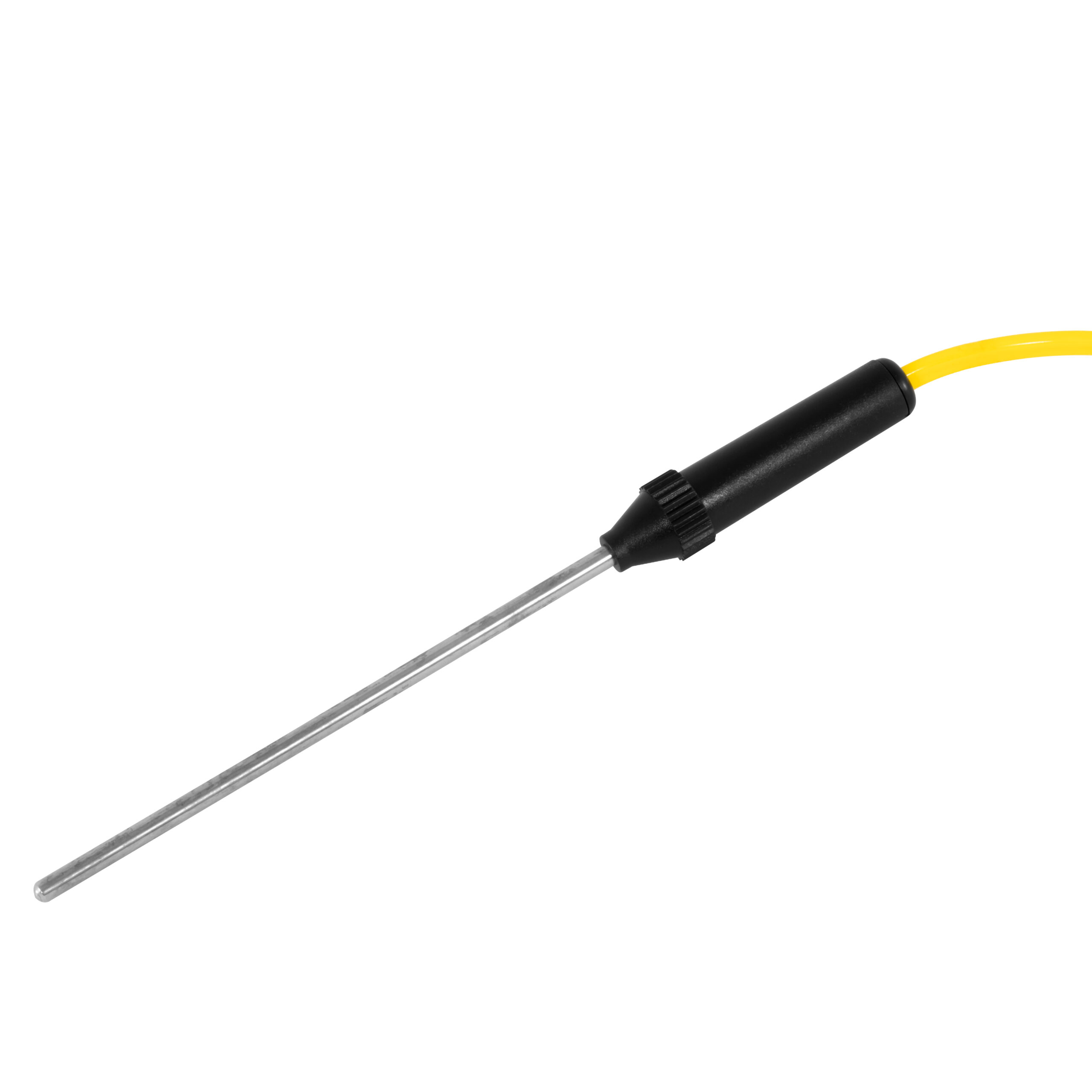

Temperatura
Campo di misura	-20 … +1000 °C
Risoluzione	1 °C
Precisione	±(2,5% valore+5 digit)

Temperatura
Campo di misura	-4 … +1832 °F
Risoluzione	1 °F
Precisione	±(2,5% valore+5 digit)

Specifiche dell’oscilloscopio
Numero di canali	1
Funzioni di misura	Periodo, Frequenza, Picco-picco, MAX, MIN, Valore effettivo
Frequenza di campionamento	48 MSa/s
Impedenza di ingresso	1 M Ω
Fattori di sonda	X1, X10
Max. tensione d’ingresso	150 V
Frequenza di campionamento regolabile	1,5 Sa/s … 48 MSa/s
Base temporale	100 ns/div … 20 s/div
Precisione	20 ppm
Sensibilità verticale	20 mV/div … 10 V/div
Tempo di salita	10 ns
Precisione del guadagno DC	±3 %

Specifiche tecniche generali
Tipo di display	LCD
Dimensioni del display	2,76 Pollici
Tasso di misurazione	3 Hz
Supporto di memorizzazione	Memoria interna
Capacità di stoccaggio	15 MB
Informazioni sulla memoria	Screenshot alla pressione dei tasti
Interfaccia dati	USB-C, BNC
Spegnimento automatico regolabile	15 … 120 min.
Lo spegnimento automatico può essere disattivato	Si
Standard di sicurezza	CAT III 600 V, CAT II 1000 V
Fusibili	Fusibile miniaturizzato 10 A
Ingresso trigger	Modalità: Auto, Normale, Singola Bordo: ascendente, discendente
Menu Lingua	Inglese, Cinese, Inglese (GB)
Classe di protezione (dispositivo)	IP20
Alimentazione	100 … 240 V AC \| 50/60 Hz
Peso	352 g
Condizioni operative	0 … 40 °C , 0 … 75 %U.R.
Condizioni di conservazione	-20 … 60 °C , 0 … 80 %U.R.
Capacità della batteria	2000 mAh
Dimensioni ( L x L x A )	175 x 90 x 40 mm
