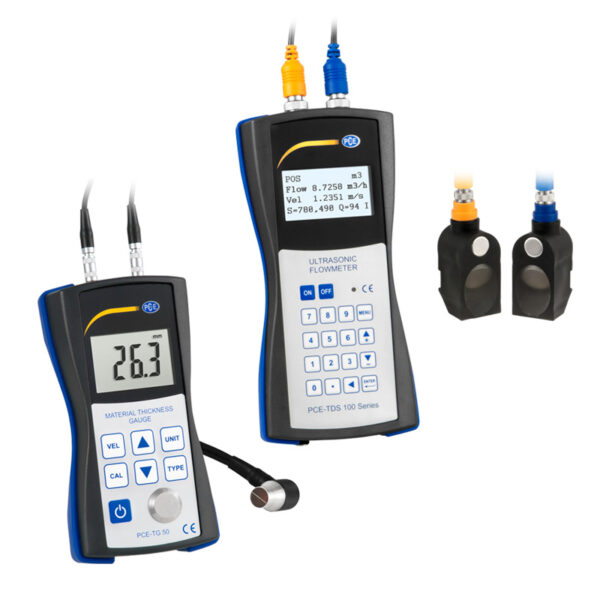

Misuratore di portata a ultrasuoni PCE-TDS 100H + Spessimetro PCE-TG 50

1.795,90 IVA esclusa 2.191,00 IVA inclusa


COD: PCE-TDS 100H-TG50 Categoria:

Questo articolo riguarda un misuratore di flusso a ultrasuoni che ha una varietà di usi e vantaggi. Lo strumento può essere utilizzato per misure di controllo o per il rilevamento rapido del fluido nelle condutture, rendendolo facile da installare e portatile. Si basa sulla metodologia del tempo di transito – meno tempo ci vuole per misurare se si sta misurando controcorrente o se è nella direzione del flusso, più accuratamente questi tempi indicheranno dove c’è un fluido in più presente che può aiutare nell’identificazione delle perdite (o come parte del controllo di qualità). Questo dispositivo include anche 7 tasti diversi che sono utili quando si monitorano più fonti contemporaneamente>>FINE>> Il misuratore di portata utilizza questo effetto per determinare la velocita del flusso e la portata.I trasduttori elettroacustici ricevono ed emettono brevi impulsi ultrasonici attraverso il fluido che scorre nella tubazione.I trasduttori sono posizionati nella direzione longitudinale offset su entrambi i lati del tubo da misurare.I sensori non distruttivi sono posizionati sul tubo e sono fissati ad esempio con una flangia.Il misuratore di portata ad ultrasuoni può essere utilizzato su tubi in metallo, plastica e gomma.
Liquidi che possono essere misurati
acetato, acetone, olio di arachidi, olio di semi di lino, olio di oliva, olio di motore, olio di paraffina, olio di silicone, olio di trasformazione, alcool, alcool etilico, alcool metilico, ammoniaca, anilina, benzene, cloroformio, etanolo, etere, etere etilico, glicole etilenico, diesel, benzina, glicerina, glicole, isobutanolo, isopentano, lubrificante, metanolo, pentano, petrolio, 1-propanolo, cherosene, refrigerante, tricloroetilene, 1,1,1-tricloroetano trementina, acqua distillata, acqua salata.
Spessimetro per materiali a ultrasuoni tra 1,2 a 200 mm / Piastra di calibrazione inclusa /  Cavo interfaccia e software (opzionale) / Impostazione della velocità  degli ultrasuoni
Lo spessimetro per materiali è uno strumento compatto per la misura di metalli, vetro e plastica omogenei.Questo spessimetro per materiali utilizza una sonda esterna che invia le onde ultrasoniche per penetrare il materiale da testare.Poichà gli ultrasuoni si propagano a velocità  diverse a seconda del tipo di materiale, è possibile regolare la velocità  appropriata.Con questo dispositivo si misura in pochi secondi lo spessore di materiali come metalli, vetro, plastica e altri materiali omogenei.Lo spessimetro per materiali è molto facile da usare.Include anche una piastra di calibrazione per calibrare il dispositivo in loco.Il software opzionale consente di trasferire i valori di misura al PC per successive analisi.Il software consente inoltre di esportare i dati in Excel.

Misuratore di portata a ultrasuoni
– Installazione senza interruzione del processo
– Montaggio semplice
– Preciso e affidabile
– Senza perdita di pressione
– Senza manutenzione, senza parti mobili
– Senza pericolo di usura
– Misuratore portatile per misure di controllo

Spessimetri per materiali a ultrasuoni

– Impostazione della velocità  degli ultrasuoni (per vari tipi di materiale)
– Misura spessori tra 1,2 fino a 200,00 mm
– Piastra di calibrazione integrata
– Valigetta per trasporto inclusa

Misuratore di portata a ultrasuoni
Range di misura -32 a +32 m/s
Risoluzione 0,0001 m/s
Precisione per DN ‰¥ 50 mm    ±1,5% del valore di misura
Riproducibilità  ±1,0% del valore di misura
Sostanze Qualsiasi liquido con un’impurità  inferiore al 5% e una portata superiore a 0,03 m ³/h

Unità  di misura Metro cubo [m ³]
Litro [l]
Gallone (USa) [gal]
Gallone Imperiale (UK) [igl]
Milioni di galloni USa [mgl]
Piedi cubi [cf]
Barile (USa) [bal]
Barile Imperiale (UK) [ib]
Barile di petrolio [ob]
Tempo di regolazione Per giorno [/ d]
per ora [/ h]
per minuto [/ m]
e per secondo [/ s]

Memoria 1.800 valori
Interfaccia USB (per la misura e la lettura in linea della memoria interna)
Grado di protezione IP52
alimentazione 3 x Batterie aaa Ni-H / 2100 mah (con carica completa, 12 ore operative)
Caricatore 100 .. 240 V/aC 50-60Hz
Dimensioni 214 x 104 x 40 mm
Peso 450 g

Dimensioni del tubo DN 50 a 700 mm
Temperatura -30 a 160 ºC
Dimensioni del sensore 50 x 45 x 45 mm
Peso del sensore 260 g

Spessimetro per materiali a ultrasuoni
Range di misura 1,2 a 200,00 mm (acciaio)
Precisione ±0,5% del valore di misura ±0,1 mm
Risoluzione 0,1 mm
Velocità  degli ultrasuoni 800 a 9950 m/s
Unità  di misura mm / pollici (commutabile)
alimentazione 3 x Batterie 1,5V aaa
Piastra di calibrazione 5,0 mm (integrato)
Uscita dati Interfaccia RS-232
Sensore Frequenza: 5 MHz
Superficie: à˜8 mm; Superficie di appoggio: à˜10,2 mm
Testina: à˜15,4 mm
Display LCD, 4 digit
Condizioni operative Temperatura: -10 a +50 °C
Umidità  relativa: <80% U.R.
Temperatura del materiale 0 a +50 °C (continuo)
+50 a +85 °C (durante 5 minuti; dopo raffreddamento di 30 minuti, inferiore a +50 °C)
Dimensioni Strumento portatile: 142 x 77 x 40 mm
Peso 265 g (sensore e batterie incluse)
Contenuto della spedizione
1 x Misuratore di portata a ultrasuoni PCE-TDS 100H

2 x Sensori di portata TDS-M1 (DN 50 a 700 mm)
2 x Cavo di collegamento 5 m
2 x Cinghie di fissaggio
1 x Caricabatteria
2 x Gel di accoppiamento
1 x Metro a nastro
1 x Spessimetro per materiali a ultrasuoni PCE-TG 50
1 x Sensore di spessore a ultrasuoni
3 x Batterie aaa

2 x Valigetta per trasporto
2 x Istruzioni per l’uso (disponibili in download)
