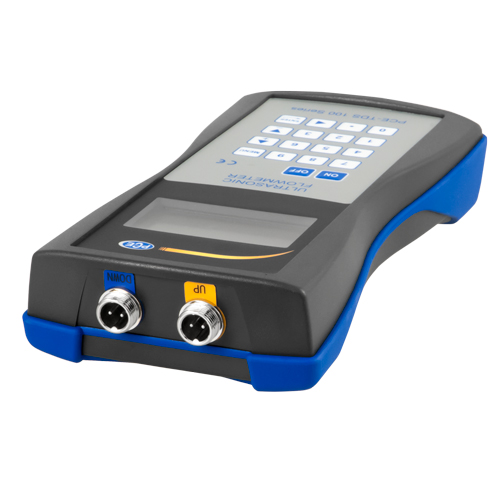

Misuratore di portata a ultrasuoni con termometro incluso PCE-TDS 100H+
COD: PCE-TDS 100H+€2.024,90 IVA esclusa €2.470,38 IVA inclusa
Scheda tecnica

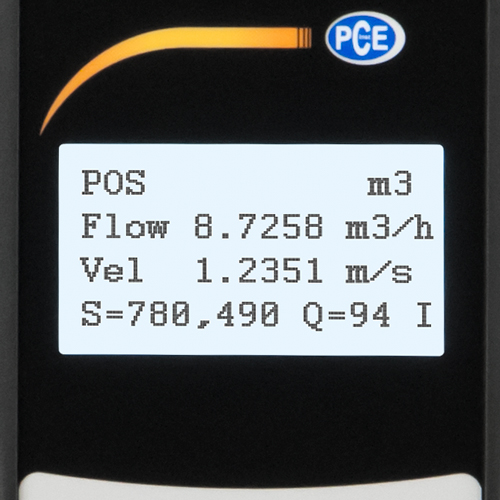

Il flussometro e termometro a ultrasuoni con datalogger è un sistema di misurazione portatile e facile da installare. Funziona secondo la metodologia del tempo di transito. Usando questo principio, siamo in grado di determinare la velocità o il tasso di flusso misurando diagonalmente attraverso un tubo controcorrente o in altre parole, ci vuole meno tempo per le misurazioni quando il tubo è riempito con una direzione diversa da quella dritta verso di esso. In questo modo, sappiamo quali saranno le nostre letture per quella particolare situazione se si verificano cambiamenti nella velocità durante l’uso. I trasduttori elettro-acustici ricevono ed emettono brevi impulsi ultrasonici attraverso il fluido che scorre nel tubo.I trasduttori sono posizionati in verticale in modo sfalsato su entrambi i lati del tubo da misurare.I sensori non distruttivi sono posizionati sul tubo e fissati ad esempio con una flangia.In breve tempo sullo schermo appare la velocità  del flusso.Il misuratore di portata a ultrasuoni può essere utilizzato su tubi di metallo, plastica e gomma.
Liquidi misurabili
acetato, acetone, olio di arachidi, olio di lino, olio d’oliva, olio motore, olio di paraffina, olio di silicone, olio per trasformatori, alcool, alcool etilico, alcool metilico, ammoniaca, anilina, benzene, butirrato, cloroformio, etanolo, etere, etere etilico, glicole etilenico, freon R12, diesel, benzina, glicerina, glicole, isobutanolo, isopentano, lubrificante, metanolo, pentano, petrolio, 1-propanolo, cherosene, refrigerante, tricloroetilene, 1,1,1-tricloroetano, terpentina, acqua distillata, acqua salata.
– Installazione senza interruzione del processo
– Facile montaggio
– Preciso e affidabile
– Senza perdita di pressione
– Libero da manutenzione, senza componenti mobili
– Senza usura
– Misuratore portatile per misure di controllo
Range di misura | -32 a +32 m/s |
Risoluzione | 0,0001 m/s |
Precisione per DN ≥ 50 mm | ±3,5% del valore di misura |
Precisione per DN < 50 mm | ±1,0% del valore di misura |
Riproducibilità  | ±1,0% del valore di misura |
Sostanze | Qualsiasi liquido con impurità  inferiore a <5% e un flusso superiore a 0,03 m ³/h |
Unità  di misura della portata | Metro cubo [m ³] Litro [l] Gallone (USa) [gal] Gallone imperiale (Regno Unito) [igl] Milioni di galloni USa [mgl] Piedi cubi [cf] Barrel (USa) [bal] Imperial Barrel (Regno Unito) [ib] Barile di petrolio [ob] |
Tempo di impostazione | al giorno [/d] all’ora [/h] al minuto [/m] al secondo [/s] |
Datalogger | 1.800 valori |

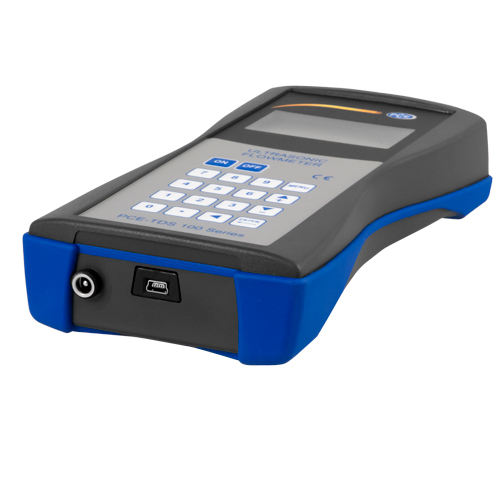

Interfaccia | USB (per la misurazione e lettura online della memoria interna) |
Grado di protezione | IP52 |
alimentazione | 3 x Batterie aaa Ni-H / 2100 mah (con carica completa 12 ore operative) |
Caricabatteria | 100 .. 240 V/aC 50-60Hz |
Dimensioni | 214 x 104 x 40 mm |
Peso | 450 g |
Sensore | ampiezza nominale DN 50 a 700 mm, 57 a 720 mm |
Temperatura operativa | -30 a 160 ºC |
Dimensioni del sensore | 50 x 45 x 45 mm |
Peso del sensore | 260 g |
Specifiche del software di analisi | |
– Unità  di misura della potenza W, kW, MW, J/h, kJ/h, MJ/h, Btu/h, kBtu/h, MBtu/h | |
– Unità  di misura dell’energia J, kJ, MJ, Wh, kWh, MWh, Btu, kBtu, MBtu | |
– Visualizzazione grafica di: flusso, temperatura di mandata, temperatura di ritorno, potenza termica e quantità di calore | |
– Visualizzazione tabella di mandata, temperatura di mandata, temperatura di ritorno | |
– Modalità  di misurazione mobile e fissa | |
– Registrazione dei dati in tempo reale con durata illimitata (la capacità  di memoria del PC può limitarla) | |
– Funzione di esportazione dati | |
– Guida all’utilizzo del software con istruzioni per la configurazione progressiva di dispositivi e software | |
Specifiche tecniche del termometro con datalogger PCE-T 330 | |
Range di misura termocoppia tipo K | -200 a +1370 °C |
Risoluzione | 0,01 °C |
Precisione* | ±(0,3% del valore +0,40) °C* |
Range di misura termocoppia tipo T | -200 a +400 °C |
Risoluzione | 0,01 °C |
Precisione* | ±(0,3% del valore +0,40) °C* |
Range di misura termocoppia tipo J | -200 a +1200 °C |
Risoluzione | 0,01 °C |
Precisione* | ±(0,3% del valore +0,40) °C* |
Frequenza di campionamento | 2/s |
Temperatura operativa | -10 a +50 °C |
Temperatura di stoccaggio | -20 a +60 °C (senza batteria) |
alimentazione | 3 x Batterie 1,2 V aaa |
Durata della batteria | Circa 190 h (senza retroilluminazione, capacità  della batteria 1200 mah, temperatura ambientale 25 °C) |
Grado di protezione | IP52 (con la custodia e la termocoppia collegata) |
Norma/Certificazione | CE/EMC ROHS |

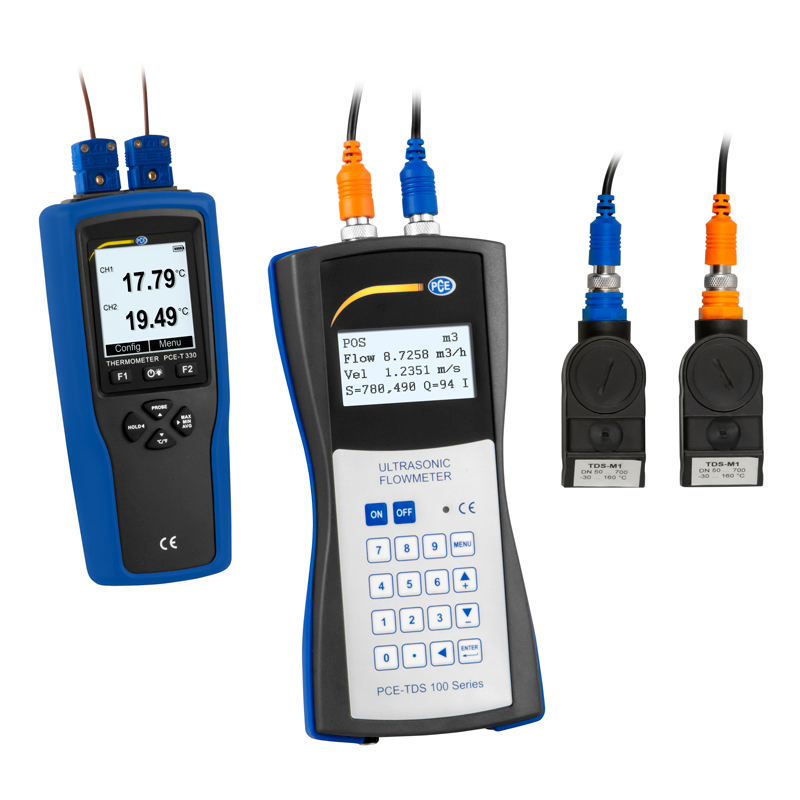

1 x Termometro con datalogger a 2 canali PCE-T 330
1 x Software di analisi per il calcolo della quantità  e della produzione di calore
2 x Sensori TDS-M1
2 x Sensore di temperatura a contatto per tubazioni TF-Ra330 (1 m)
2 x Prolunga da 5 m
2 x Strisce di velcro
1 x alimentatore
1 x Gel di accoppiamento
1 x Metro a nastro
1 x Valigetta per trasporto
Istruzioni per l’uso (disponibili in download)
