Misuratore a ultrasuoni con termometro incluso PCE-TDS 100HSH+

2.474,90 IVA esclusa 3.019,38 IVA inclusa


COD: PCE-TDS 100HSH+ Categoria:

I misuratori e termometri a ultrasuoni con datalogger sono utilizzati per misurare liquidi il più possibile omogenei. Si tratta di un sistema portatile e facile da installare che può essere installato in tubi o serbatoi per misurare la velocità del flusso o del liquido. Misurare diagonalmente attraverso il tubo richiede meno tempo che contro di esso – questa differenza dipende dalla velocità con cui la corrente si muove attraverso di esso. La velocità e la portata di queste misurazioni dipendono dal tempo che si impiega per farle a seconda che siano fatte in una direzione o nell’altra (in entrambi i casi, a seconda di ciò che sta scorrendo). I trasduttori elettro-acustici ricevono ed emettono brevi impulsi ultrasonici attraverso il fluido che scorre nel tubo.I trasduttori sono posizionati in verticale in modo sfalsato su entrambi i lati del tubo da misurare.I sensori non distruttivi sono posizionati sul tubo e fissati ad esempio con una flangia.In breve tempo sullo schermo appare la velocità  del flusso.Il misuratore a ultrasuoni può essere utilizzato su tubi di metallo, plastica e gomma.
Liquidi misurabili
acetato, acetone, olio di arachidi, olio di lino, olio d’oliva, olio motore, olio di paraffina, olio di silicone, olio per trasformatori, alcool, alcool etilico, alcool metilico, ammoniaca, anilina, benzene, butirrato, cloroformio, etanolo, etere, etere etilico, glicole etilenico, freon R12, diesel, benzina, glicerina, glicole, isobutanolo, isopentano, lubrificante, metanolo, pentano, petrolio, 1-propanolo, cherosene, refrigerante, tricloroetilene, 1,1,1-tricloroetano, terpentina, acqua distillata, acqua salata.

– Ideale per aggiornamento dell’impianto
– Installazione senza interruzione del processo
– Facile montaggio
– Preciso e affidabile
– Senza perdita di pressione
– Libero da manutenzione, senza componenti mobili
– Senza usura
– Misuratore portatile per misure di controllo
Range di misura -32 a +32 m/s
Risoluzione 0,0001 m/s
Precisione per DN ≥ 50 mm ±3,5% del valore di misura
Precisione per DN < 50 mm ±1,0% del valore di misura
Riproducibilità  ±1,0% del valore di misura
Sostanze Qualsiasi liquido con impurità  inferiore a <5% e un flusso superiore a 0,03 m ³/h

Unità  di misura della portata Metro cubo [m ³]
Litro [l]
Gallone (USa) [gal]
Gallone imperiale (Regno Unito) [igl]
Milioni di galloni USa [mgl]
Piedi cubi [cf]
Barrel (USa) [bal]
Imperial Barrel (Regno Unito) [ib]
Barile di petrolio [ob]
Tempo di impostazione al giorno [/d]
all’ora [/h]
al minuto [/m]
al secondo [/s]

Datalogger 1.800 valori
Interfaccia USB (per la misurazione e lettura online della memoria interna)
Grado di protezione IP52
alimentazione 3 x Batterie aaa Ni-H / 2100 mah (con carica completa 12 ore operative)
Caricabatteria 100 .. 240 V/aC 50-60Hz
Dimensioni 214 x 104 x 40 mm
Peso 450 g

Sensore TDS-M1 ampiezza nominale DN 50 a 700 mm, 57 a 720 mm
Temperatura operativa -30 a 160 ºC
Dimensioni del sensore 50 x 45 x 45 mm
Peso del sensore 260 g
Sensore TDS-S1 ampiezza nominale DN 15 a 100 mm, 20 a 108 mm
Temperatura operativa -30 a 160 ºC
Dimensioni del sensore 45 x 30 x 30 mm
Peso del sensore 75 g

Specifiche del software di analisi
– Unità  di misura della potenza W, kW, MW, J/h, kJ/h, MJ/h, Btu/h, kBtu/h, MBtu/h
– Unità  di misura dell’energia J, kJ, MJ, Wh, kWh, MWh, Btu, kBtu, MBtu
– Visualizzazione grafica di: flusso, temperatura di mandata, temperatura di ritorno, potenza termica e quantità di calore

– Visualizzazione tabella di mandata, temperatura di mandata, temperatura di ritorno
– Modalità  di misurazione mobile e fissa
– Registrazione dei dati in tempo reale con durata illimitata (la capacità  di memoria del PC può limitarla)
– Funzione di esportazione dati
– Guida all’utilizzo del software con istruzioni per la configurazione progressiva di dispositivi e software

Specifiche tecniche del termometro con datalogger PCE-T 330
Range di misura termocoppia tipo K    -200 a +1370 °C
Risoluzione 0,01 °C
Precisione* ±(0,3% del valore +0,40) °C*

Range di misura termocoppia tipo T -200 a +400 °C
Risoluzione 0,01 °C
Precisione* ±(0,3% del valore +0,40) °C*

Range di misura termocoppia tipo J -200 a +1200 °C
Risoluzione 0,01 °C
Precisione* ±(0,3% del valore +0,40) °C*

Frequenza di campionamento 2/s
Temperatura operativa -10 a +50 °C
Temperatura di stoccaggio -20 a +60 °C (senza batteria)
alimentazione 3 x Batterie 1,2 V aaa
Durata della batteria Circa 190 h (senza retroilluminazione, capacità  della batteria 1200 mah, temperatura ambientale 25 °C)
Grado di protezione IP52 (con la custodia e la termocoppia collegata)
Norma/Certificazione CE/EMC ROHS

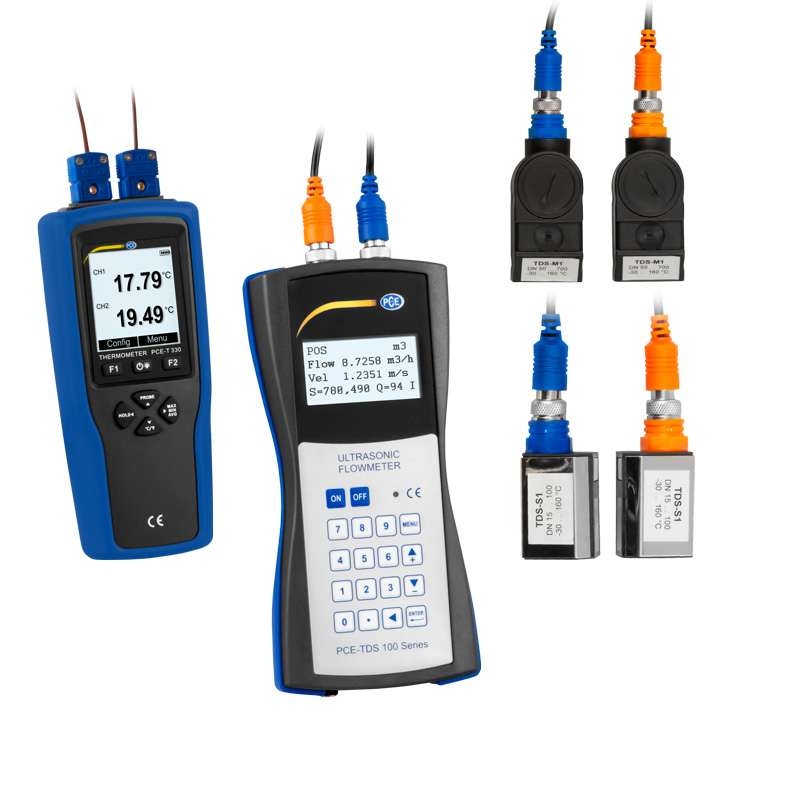

Contenuto della spedizione
1 x Misuratore a ultrasuoni PCE-TDS 100HSH+
1 x Termometro con datalogger a 2 canali PCE-T 330
1 x Software di analisi per il calcolo della quantità  e della produzione di calore
2 x Sensori TDS-M1
2 x Sensori TDS-S1
2 x Sensore di temperatura a contatto per tubazioni TF-Ra330 (1 m)
2 x Prolunga da 5 m
2 x Strisce di velcro
1 x alimentatore
1 x Gel di accoppiamento
1 x Metro a nastro
1 x Valigetta per trasporto
Istruzioni per l’uso (disponibili in download)
ean

4250348722713
