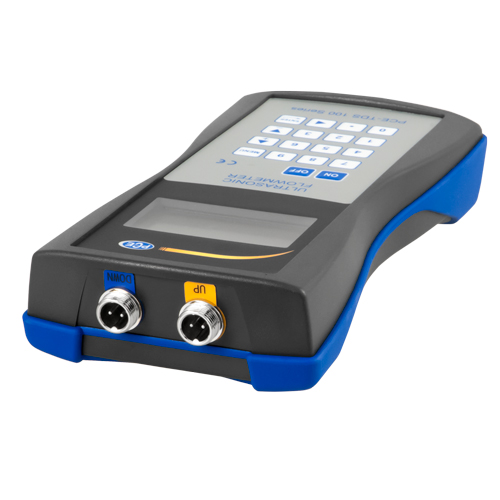

Flussimetro a ultrasuoni PCE-TDS 100HSH

1.724,90 IVA esclusa 2.104,38 IVA inclusa


COD: PCE-TDS 100HSH Categorie: ,

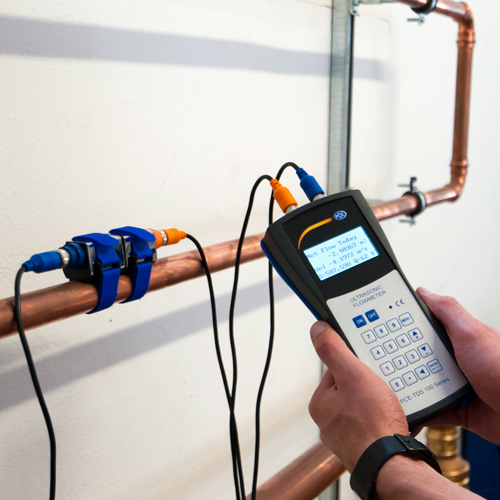

Il misuratore di portata a ultrasuoni PCE-TDS 100HSH è un dispositivo portatile e facile da installare che può essere utilizzato per il rilevamento rapido dei flussi delle tubazioni. Utilizza il principio di funzionamento basato sul calcolo del tempo differenziale e il suo principio di misurazione è abbastanza semplice – gli impulsi trasmessi nella direzione del flusso e quelli trasmessi controcorrente richiedono intervalli diversi, che sono quindi direttamente correlati alla velocità. I trasduttori ricevono ed emettono brevi impulsi ultrasonici attraverso il fluido che scorre nelle condutture o in altri mezzi liquidi. I trasduttori vengono posizionati separatamente in verticale, a valle e a monte del tubo da misurare.I sensori, non distruttivi, si fissano sopra il tubo con una flangia a .quel punto sul display appare il valore della velocità  del flusso.Il flussimetro a ultrasuoni può essere utilizzato in tubazioni di metallo, di plastica e di gomma.

– Misuratore portatile per prove di controllo
– Installazione senza interruzione del processo
– Facile da montare
– Preciso e affidabile
– Senza perdita di pressione
– Privo di parti mobili, non ha bisogno di manutenzione
– a prova di usura
Range di misura -32 a +32 m/s
Risoluzione 0,0001 m/s
Precisione per tubazioni ‰¥ DN50    ±1,5% del valore
Precisione per tubazioni < DN50 ±3,5% del valore
Riproducibilità  ±1,0% del valore
Sostanza Qualsiasi fluido con impurezza inferiore a 5% e flusso superiore >0,03 m ³/h
Unità  di misura Metro cubo [m ³]
Litro [l]
Gallone (USa) [gal]
Gallone imperiale (UK) [igl]
Gallone USa [mgl]
Piede cubo [cf]
Barile (USa) [bal]
Barile imperiale (UK) [ib]
Barile di petrolio [ob]
Frequenza di campionamento al giorno [/d]
all’ora [/h]
al minuto [/m]
e al secondo [/s]
Memoria 1.800 valori

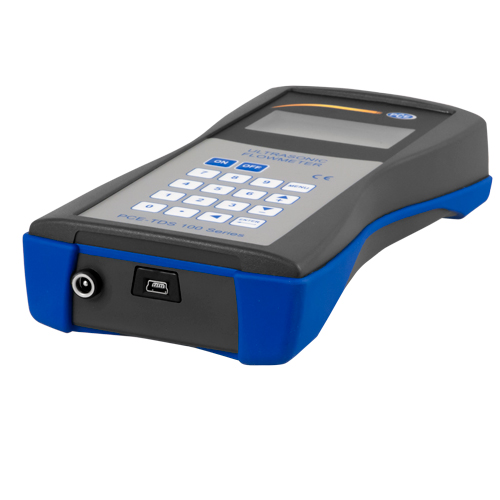

Interfaccia USB (per la misura in linea e la lettura della memoria interna)
Grado di protezione IP52
alimentazione 3 x Batterie aa NiMH / 2100 mah (con carica completa 12 h di funzionamento)
100 a 240V aC 50/60 Hz (caricabatteria)
Dimensioni dispositivo 214 x 104 x 40 mm
Peso 450 g

Sensore TDS-M1 ampiezza nominale DN 50 a 700 mm
Temperatura operativa -30 a 160 ºC
Dimensioni del sensore 50 x 45 x 45 mm
Peso del sensore 260 g
Sensore TDS-S1 ampiezza nominale DN 20 a 108 mm
Temperatura operativa -30 a 160 ºC
Dimensioni del sensore 45 x 30 x 30 mm
Peso del sensore 75 g

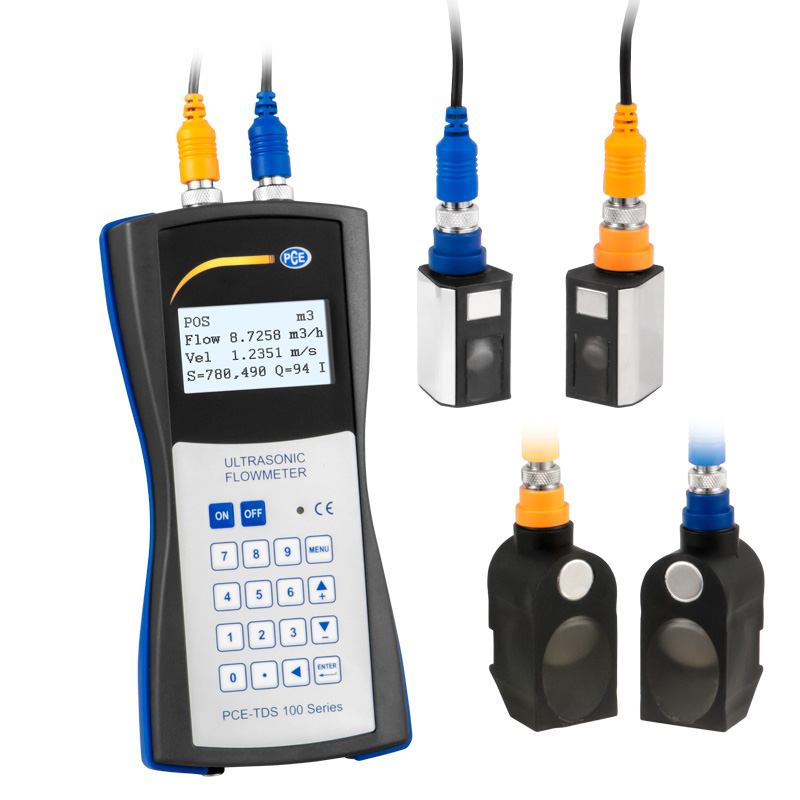

Contenuto della spedizione
1 x Flussimetro a ultrasuoni PCE-TDS 100HSH
2 x Sensori TDS-S1 (DN 20a.108 mm)
2 x Sensori TDS-M1 (DN 50a700 mm)
2 x 5 m di cavo di collegamento
2 x Cinghie di fissaggio
1 x Caricabatteria
1 x Gel di accoppiamento
1 x Metro a nastro
1 x Valigetta per trasporto
Istruzioni per l’uso (disponibili in download)
