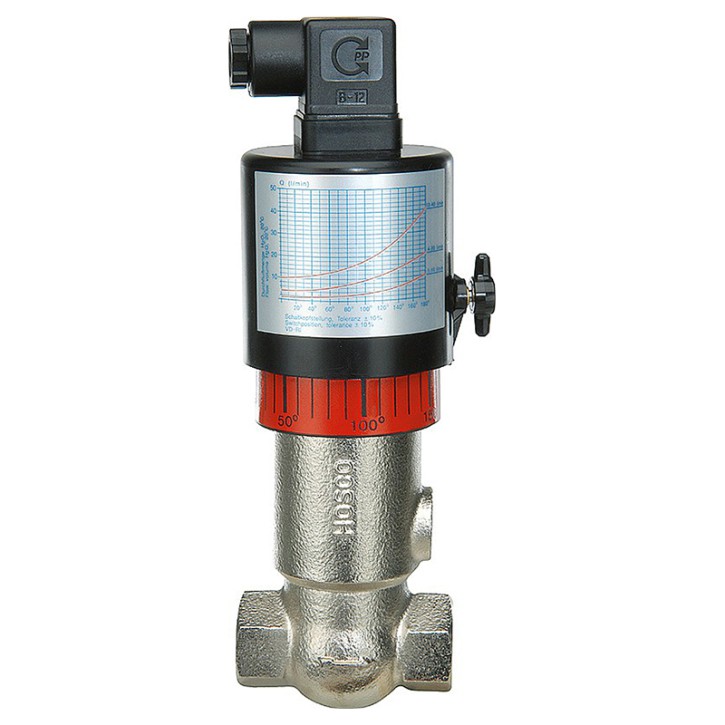

Interruttore di Flusso Serie VD-GR
Elevata ripetibilità del punto di interventoRegolazione continua e precisa
Insensibile allo sporco
Ingombro ridotto per l’installazione
Funzionamento
Il flusso spinge un pistone con magnete fuori dalla sede contro una molla, azionando un reed switch sigillato ermeticamente.
Dati tecnici
Campo di misura: 1…600 l/min (Hâ‚‚O)
Pressione max:
G 1/4…G 1: 25 bar
G 1 1/4…G 3: 16 bar
Tolleranza: ±5% del fondo scala
Temperatura fluido: -20…+120 °C
Temperatura ambiente: -20…+70 °C
Media: acqua (oli e gas su richiesta)
Tensione di commutazione max: 175 V DC / 120 V AC
Corrente max: 0.25 A DC / 0.18 A AC
Potenza max: 5 W / VA
Classe di protezione: IP 44 (opzionale IP 65)
Connessione: G femmina da G 1/4 a G 3
Materiali a contatto con il fluido: ottone rosso nichelato, POM, acciaio inox, NBR
Connessione elettrica: DIN 43650-A / ISO 4400
Configurazioni disponibili
| Connessione | Campo di Intervento (l/min) | Qmax consigliato (l/min) |
|---|---|---|
| G 1/4 (DN 8) | 1–10 / 4–20 | 15 / 25 |
| G 1/2 (DN 15) | 20 / 30 | 30 |
| G 3/4 (DN 20) | 10–40 / 20–60 | 60 / 80 |
| G 1 (DN 25) | 1–10 / 4–20 / 10–40 / 20–60 | 20 / 40 / 60 / 85 |
| G 1 1/4 (DN 32) | 30–100 / 50–150 | 145 / 200 |
| G 1 1/2 (DN 40) | 20–60 / 30–100 / 50–150 | 100 / 150 / 220 |
| G 2 (DN 50) | 100–200 | 250 / 290 |
| G 3 (DN 80) | 180–330 / 300–600 | 600 / 720 |
Opzioni disponibili
Contatti SPDT (250 V AC, 0.35 A, 30 VA)
Spina DIN con lampada segnalazione
Visualizzazione o monitoraggio temperatura
Versione ATEX disponibile
Interni in ottone o acciaio inox
Range speciali per olio o gas
Installazione
Posizione standard: orizzontale con flusso in ingresso
Inserire tratto rettilineo di 5×DN in entrata e uscita
Per fluidi sporchi, inserire un filtro (magnetico se ferrite)
