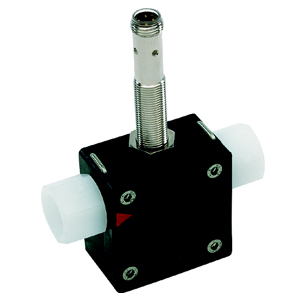

FLOW SWITCH HD2K

• Alta potenza di commutazione
• Design compatto
• Compensazione della viscosità

Descrizione

Interruttore di flusso meccanico per liquidi o gas. Dotato di pistone supportato da molla e attivazione magnetica del reed switch. Struttura robusta in ottone o acciaio inox. Disponibile anche in versione ad alta pressione e con display opzionale.

Dati Tecnici

• Campo di commutazione: 0,5 – 60 l/min (vedi tabelle)
• Resistenza alla pressione: PN 200 bar (opzionale 500 bar)
• Temperatura fluido: -20°C a +120°C (opzionale +150°C)
• Connessione processo: Filettatura femmina G 1/4..G 1
• Tolleranza: ±5% del valore fondo scala
• Protezione: IP65
• Collegamento elettrico: DIN 43650-A o connettore M12 (opzionale)

Materiali a contatto con il fluido

• Versione ottone: CW614N nichelato, NBR
• Versione inox: 1.4571, 1.4404, 1.4310, PTFE, FKM

Installazione

Standard in orizzontale con flusso da sinistra. Posizioni alternative influenzano il punto di commutazione.

Opzioni

• Display frontale o laterale
• Testa di commutazione ATEX
• Lampada segnaletica integrata
• Modelli resistenti fino a 150°C
• Scala regolabile con indicatori in l/min
• Monitoraggio temperatura
• Smorzamento per applicazioni su gas

Codice d’ordine

Indicare: direzione flusso, fluido, campo di commutazione, viscosità, temperatura e versione desiderata (ottone/inox).

Applicazioni

Ideale per impianti industriali, monitoraggio di circuiti olio, fluidi tecnici e gas in pressione.
