TRASMETTITORI TEMPERATURA PT100 HD 788TR1 – HD988TR1

HD 788TR1, HD 788TR1-I, HD 786TR1, HD 988TR1, HD 988TR1-I e HD 988TR2 sono trasmettitori 4-20 mA a microprocessore configurabili per sensori di temperatura al Platino Pt100.

Essi convertono le variazioni di temperatura rilevate mediante un qualsiasi sensore Pt100 standard in un segnale lineare di corrente a due fili compreso nel campo 4÷20 mA in un qualsiasi range di temperatura compreso nel campo -200…+650°C con ampiezza minima di 25°C; la riprogrammabilità si realizza semplicemente operando su un tasto senza necessità di agire su ponticelli, potenziometri, software, etc.

Un led segnala situazioni di allarme (temperatura fuori del range impostato, sensore rotto o corto circuito) e assiste l’utente nella fase di programmazione.

Nei modelli HD 788TR1-I e HD 988TR1-I l’uscita 4÷20mA è isolata galvanicamente dall’ingresso Pt100. I trasmettitori sono inoltre protetti contro le inversioni di polarità.

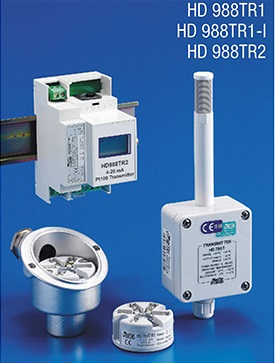

HD 788TR1 e 788TR1-I sono specificamente progettati per essere installati nelle teste di connessione di tipo DIN B, mentre HD 988TR1, HD 988TR1-I e HD 988TR2 sono adatti per essere inseriti nei contenitori con attacco a barra DIN da 35 mm. HD 988TR2 oltre all’uscita 4÷20mA è dotato di un comodo display a 3½ digit (altezza 10 mm) che consnete la visualizzazione della temperatura misurata.
