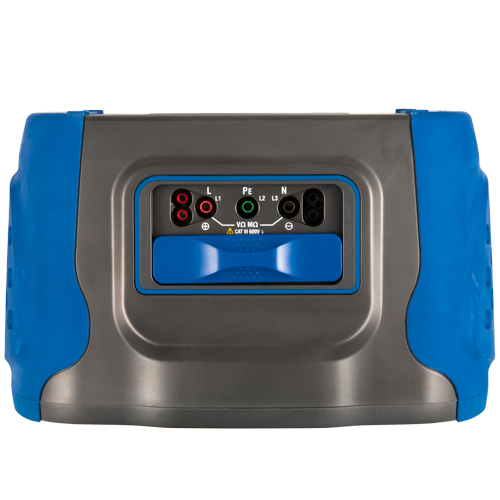

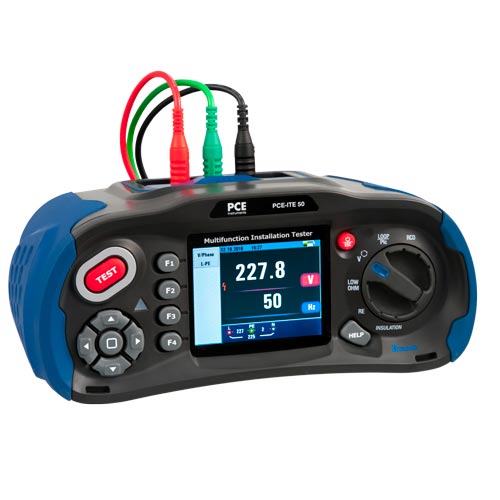

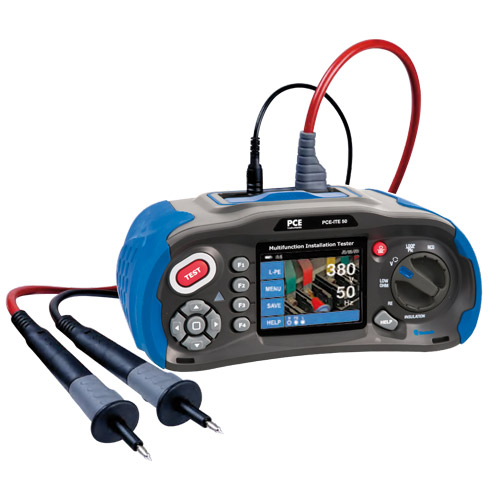

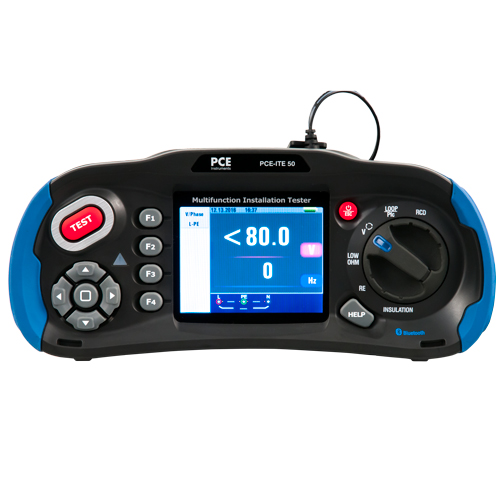

Tester per impianti PCE-ITE 50

918,90 IVA esclusa 1.121,06 IVA inclusa


COD: PCE-ITE 50 Categoria:

Il PCE-ITE 50 è un robusto tester per impianti con grande display LCD TFT da 3,5 a colori. Inoltre, misura varie misure come la resistenza di isolamento, la resistenza di terra, l’impedenza del circuito e la tensione – ma offre anche la possibilità di fare una buona documentazione dei vostri risultati con relative foto! Grazie al suo doppio display e all’elevato angolo di visualizzazione, è possibile eseguire facilmente tutte le operazioni di misurazione in modo rapido e comodo – il tutto garantendo la corretta installazione! Il campo di misura per la misurazione della bassa resistenza in questo strumento di prova è da 0-2000 ohm con risoluzione .001. Con la misura a bassa resistenza del tester per impianti PCE-ITE 50, è possibile controllare i circuiti di terra, i binari di equalizzazione del potenziale e i conduttori di protezione per bassa impedenza.La misura pià importante del tester per impianti PCE-ITE 50 è la misura della resistenza di isolamento.I cavi elettrici vengono posti sotto tensione durante la misura dell’isolamento per rilevare correnti di dispersione che generano calore nel materiale.Nella maggior parte dei casi, la dispersione di corrente è minima e non viene rilevata dai dispositivi di protezione e nel peggiore dei casi possono provocare un incendio.Il tester per impianti PCE-ITE 50 può eseguire misure di impianti con una tensione di prova da 125 V, 250 V, 500 V o 1000 V.La corrente di carico è in ogni caso 1 ma.Il tester per impianti PCE-ITE 50 è indipendente dalla rete elettrica.al fine di portare tutti i sistemi e circuiti del sistema di alimentazione a un potenziale comune (riferimento di massa o potenziale riferimento) e per garantire una protezione da correnti di cortocircuito e sovratensioni, la resistenza di terra dovrebbe essere a bassa impedenza.Con un range di misura tra 0 a 2000 Ω e con una risoluzione tra 0,01 a 1 Ω, il tester per impianti offre tutti i prerequisiti per una misura significativa della resistenza di terra.

– Display TFT LCD a colori da 3,5"
– Resistenza di loop LN, L-PE e N-PE
– Corrente di test FI regolabile
– Scheda SD e Bluetooth
– Doppio display
– Test FI ok/errore
– Misura di bassa impedenza
– Tensione del terminale fino a 1000V
Specifiche tecniche
Test di isolamento
Tensione su terminali Range di misura: Risoluzione Precisione Corrente di test Corrente di cortocircuito
125V (0a10%) 0,125 a 4 MΩ 0,001 MΩ ±(2% + 10 digit) 1 ma @ Last 125 kO <= 1 ma
4,001 a 40 MΩ 0,01 MΩ ±(2% + 10 digit)
40,01 a 400 MΩ 0,1 MΩ ±(4% + 5 digit)
400,1 a 1000 MΩ 1 MΩ ±(5% + 5 digit)
250V (0a10%) 0,125 a 4 MΩ 0,001 MΩ ±(2% + 10 digit) 1 ma @ Last 250 kO <= 1 ma
4,001 a 40 MΩ 0,01 MΩ ±(2% + 10 digit)
40,01 a 400 MΩ 0,1 MΩ ±(3% + 2 digit)
400,1 a 1000 MΩ 1 MΩ ±(3% + 2 digit)
500V (0a10%) 0,125 a 4 MΩ 0,001 MΩ ±(2% + 10 digit) 1 ma @ Last 500 kO <= 1 ma
4,001 a 40 MΩ 0,01 MΩ ±(2% + 10 digit)
40,01 a 400 MΩ 0,1 MΩ ±(3% + 2 digit)
400,1 a 1000 MΩ 1 MΩ ±(4% + 5 digit)
1000V (0a10%) 0,125 a 4 MΩ 0,001 MΩ ±(3% + 10 digit) 1 ma @ Last 1 MO <= 1 ma
4,001 a 40 MΩ 0,01 MΩ ±(2% + 10 digit)
40,01 a 400 MΩ 0,1 MΩ ±(3% + 2 digit)
400,1 a 1000 MΩ 1 MΩ ±(4% + 5 digit)
Low Ohm
Range di misura: Risoluzione Precisione Max. tensione circuito aperto Protezione per sovraccarico
2,000 Ω 0,001 Ω ±(1,5% + 30 digit) 5,8 V 250 Vrms
20,00 Ω 0,01 Ω ±(1,5% + 3 digit) 5,8 V 250 Vrms
200,0 Ω 0,1 Ω ±(1,5% + 3 digit) 5,8 V 250 Vrms
2000 Ω 1 Ω ±(1,5% + 5 digit) 5,8 V 250 Vrms
Test di continuità
Range di misura: Risoluzione Max. tensione circuito aperto Protezione per sovraccarico Corrente di cortocircuito
2000 Ω 0,01 Ω 5,8 V 250 Vrms >= 200 ma
Resistenza di loop
L-PE (Hi-amp): Corrente di test 4,0 a
Range di misura: Risoluzione Precisione
0,23 a 9,99 Ω 0,01 Ω ±(4% + 4 digit)
10,0 a 99,9 Ω 0,1 Ω ±(4% + 4 digit)
100 a 999 Ω 1 Ω ±(4% + 4 digit)
L-PE (senza risoluzione): Corrente di test 15 ma
Range di misura: Risoluzione Precisione
0,23 a 9,99 Ω 0,01 Ω ±(5% + 6 digit)
10,0 a 99,9 Ω 0,1 Ω ±(5% + 6 digit)
100 a 999 Ω 1 Ω ±(5% + 6 digit)
L-N: Corrente di test 4,0 a
Range di misura: Risoluzione Precisione
0,23 a 9,99 Ω 0,01 Ω ±(4% + 4 digit)
10,0 a 99,9 Ω 0,1 Ω ±(4% + 4 digit)
100 a 999 Ω 1 Ω ±(4% + 4 digit)
Test RCD
RCD (In) 10 ma, 30 ma, 100 ma, 300 ma 650 ma, 1 a
Fattori x 1/2, x1, x2, x5
Precisione in tempo operativo ±(1% + 1 ms)
Forma d’onda della corrente di prova Sinus (Ca), Puls (CC)
Caratteristiche di risoluzione G e S
Tempo di rilascio 0º o 180º
Range tensione 194a260V aC (50/60 Hz)
Precisione della misura corrente ± (5% + 2 digit)
Tensione
Range di misura: Risoluzione Precisione
80 a 500V aC/DC 1 V ±(2% + 2 digit)
Frequenza
Range di misura: Risoluzione Precisione
45a65 Hz 1 Hz 12 Hz
Resistenza di terra
Range di misura: Risoluzione Precisione
0,00a99,99 Ω 0,01 Ω ±(2% + 30 digit)
100,0a999,9 Ω 0,1 Ω ±(2% + 6 digit)
1000a2000 Ω 1 Ω ±(2% + 6 digit)
Specifiche tecniche generali
alimentazione 8 x Batterie 1,2a1,5 V aa
Durata operativa Ca. 15 h
Categoria di misura CaT III 600 V
Grado di protezione IP 65
Display 3,5 " TFT (320 x 240 pixel)
Condizioni operative 0a45 ºC / 0a95% U.R. senza condensa
Dimensioni 24,2 cm x 10,5 cm x 14,5 cm
Peso 1,56 kg
Contenuto della spedizione
1 x Tester per impianti PCE-ITE 50,
1 x Tracolla,
3 x Pinze a coccodrillo,
3 x Puntali,
1 x Puntale per alta tensione,
1 x adattatore per SchuKo,
1 x Caricabatteria con connettori intercambiabili di tipo C, a, G e I,
1 x Caricabatteria con adattatore per veicoli,
8 x Batterie da 1,2 V 2450 mah NiMH (tipo aa),
1 x Valigetta,
Istruzioni per l’uso
