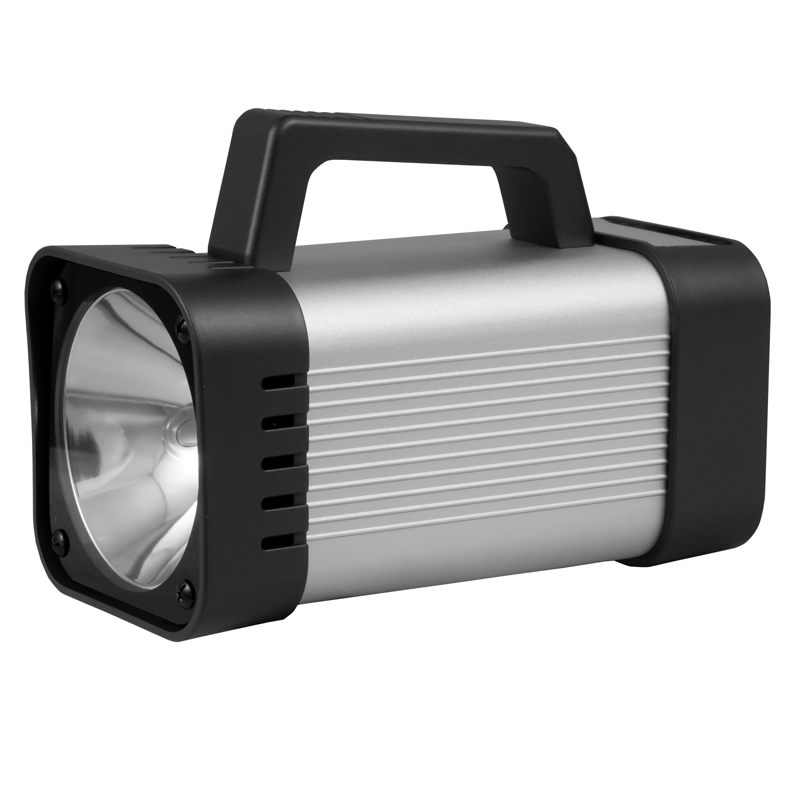

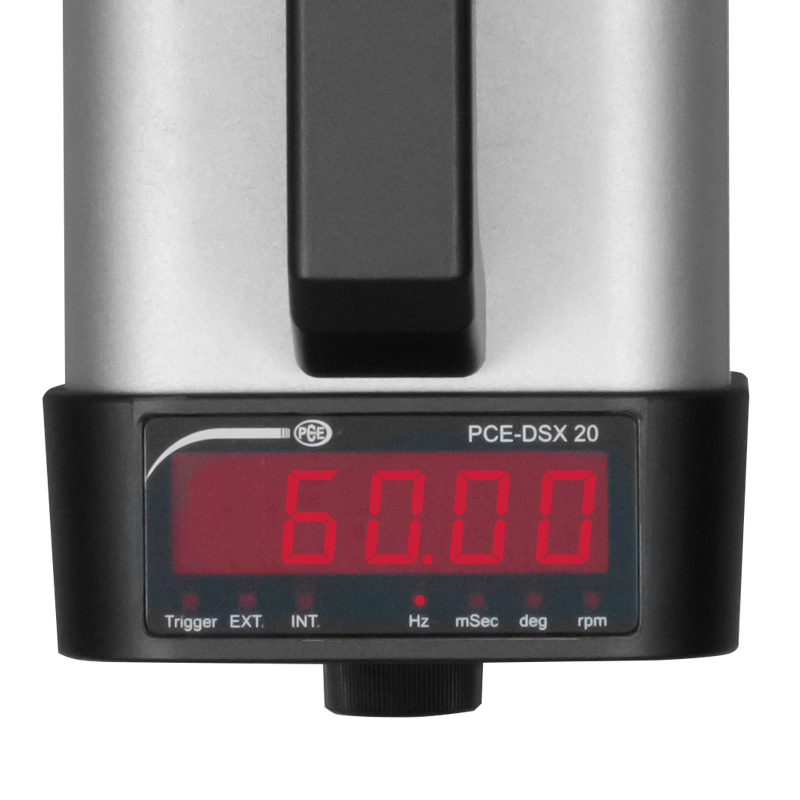

Stroboscopio PCE-DSX 20
COD: PCE-DSX 20Brand: PCE Instruments
€476,90 IVA esclusa €581,82 IVA inclusa
Scheda tecnica
Quantità : 9 pz Disponibile/i - Consegna in 7-10gg
Ambito di applicazione
Questo stroboscopio è lo strumento ideale per i tecnici della manutenzione e il personale di assistenza tecnica di impianti e macchine industriali. È possibile controllare i giri e l’andamento, o visualizzare errori e guasti impossibili da vedere per l’occhio umano, o interrompere i processi in modalità ottica.
Lo stroboscopio è approvato da anni di utilizzo nei processi industriali, senza dimenticare il campo della ricerca e sviluppo:
– Nelle macchine di riempimento e etichettatura di birrai e produttori di acqua minerale
– Nella produzione di carta e nelle macchine da stampa: lo stroboscopio serve a riconoscere il passante a velocità superiori a 60 m/min. Con lo stroboscopio si osserva il percorso prima dell’avvolgimento. Con lo stroboscopio possono essere visualizzati otticamente gli errori più piccoli nei processi, come le pulsazioni. L’immagine seguente è stata realizzata su una macchina per carta stampata piana. Tutte le barre e gli aspiratori della schermatura eseguita su queste barre hanno funzionato perfettamente, tranne in un caso. Naturalmente, non poteva essere visualizzato otticamente. Con lo stroboscopio è possibile riconoscere la fonte dell’errore per mezzo di segni quasi impercettibili sulla carta.
– Nei macchinari per l’industria tessile
– Nell’industria automobilistica
– Su macchine e motori ad alta velocità :
Lo stroboscopio viene utilizzato principalmente per determinare i giri, come si può vedere nell’immagine successiva. Questo controllo viene spesso utilizzato per regolare la velocità di grandi meccanismi di movimento rapido con i dati del sistema di controllo del processo o con il valore di velocità dell’azionamento elettrico. Inoltre, viene controllata la marcia concentrica delle onde. Lo stroboscopio diventa in questo caso lo strumento ideale per ispezionare motori, onde, ingranaggi, cilindri … e tutto ciò che è in grado di ruotare.
– Nei sistemi di ventilazione nel settore della climatizzazione.
– Nella laminazione dell’industria siderurgica.
– Lo stroboscopio è uno strumento di aiuto ottimale in tutti i luoghi in cui ci sono componenti rotanti o in processi di produzione di un gran numero di pezzi.
Avvertenza per prevenire i rischi con l’uso dello stroboscopio: tutti gli oggetti che vengono fermati otticamente con lo stroboscopio si spostano ad alta velocità . Mantenere sempre una distanza di sicurezza e non toccare l’oggetto da controllare.
Indicazioni generali per l’uso dello stroboscopio
Le immagini sotto mostrano il corretto utilizzo dello stroboscopio per ottenere i valori di misura corretti o un’immagine fissa ottimale e determinare la causa che produce un numero di giri doppio (invece di 110/min., 220/min.). La procedura corretta è generale, anche se qui riguarda solo l’esempio della trasmissione di una cinghia e un’onda di azionamento.
Nella valutazione di una trasmissione a cinghia si ottiene facilmente l’interruzione ottica (c’è sempre un’area prominente a cui gli stroboscopi possono essere regolati).
Nell’osservazione di diverse cinghie trapezoidali che operano in un’onda di azionamento, in caso di riparazioni o manutenzione della macchina, è necessario contrassegnare una linea di riferimento con il gesso in verticale rispetto alla direzione di funzionamento lungo tutte le cinghie.
Esempio di misura in un’onda:
In un’onda correttamente centrata con una ruota motrice, si misurerà sempre il numero reale di giri con arresto ottico. Se la ruota motrice ha un decentramento assiale o uno scompenso, verrà misurata una velocità doppia con lo stroboscopio.
Questo fatto porta nella pratica errori di valutazione.
Flash / Rotazioni | |
Range di misura | 50 … 35.000 rpm/fpm |
Risoluzione | <1.000 rpm: 0,1 rpm <9.999 rpm: 1 rpm <35.000 rpm: 10 rpm |
Precisione | ±(0,05% del valore + 2 digit) |
Frequenza flash | |
Range di misura | 0,833 … 583,3 Hz |
Risoluzione | <599,9 rpm: 0,001 Hz <5.999 rpm: 0,01 Hz <35.000 rpm: 0,1 Hz |
Precisione | ±(0,05% del valore + 2 digit) |
Sfasamento | |
Range di misura | 0 … 359° |
Risoluzione | 1° |
Precisione | ±(0,1% del valore + 2 digit) |
Trigger esterno | |
Range di misura | 0 … 1.200 ms |
Risoluzione | <1.000 rpm: 0,1 rpm <9.999 rpm: 1 rpm <35.000 rpm: 10 rpm |
Precisione | ±(0,1% del valore + 2 digit) |
 | |
Livello trigger esterno | High: 2,5 … 12V Low: <0,8V |

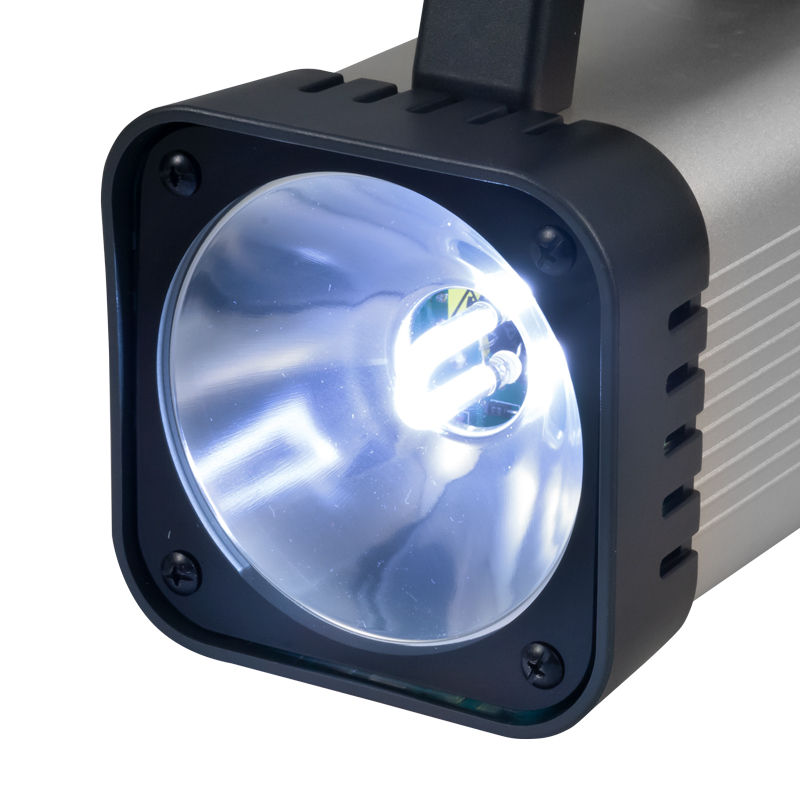

Lampada | Xenon |
Tempo di risposta del flash   | 10 … 30 µs |
Colore della temperatura | 6.500 K |
Energia del flash | 8 Joule |
Alimentazione | 230V AC 50/60 Hz |
Potenza assorbita | 240 mA @ 3.600 fpm |
Condizioni operative | 0 … 50 °C / max 80% U.R. |
Dimensioni | 230 x 110 x 110 mm |
Peso | Circa 1145 g |

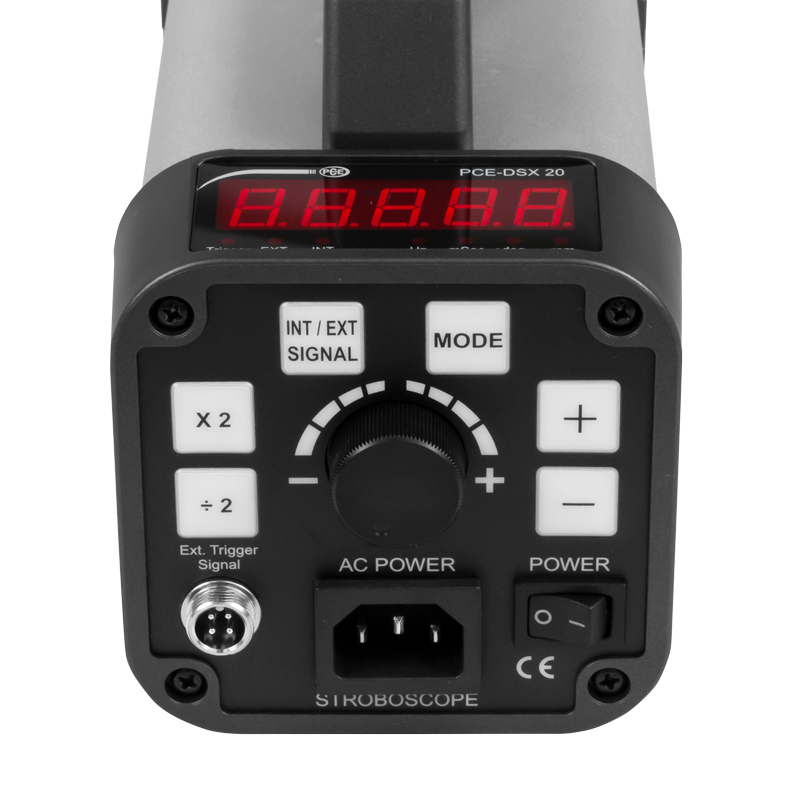

1 x Ingresso Trigger
1 x Cavo di alimentazione
Istruzioni per l’uso (disponibili in download)
