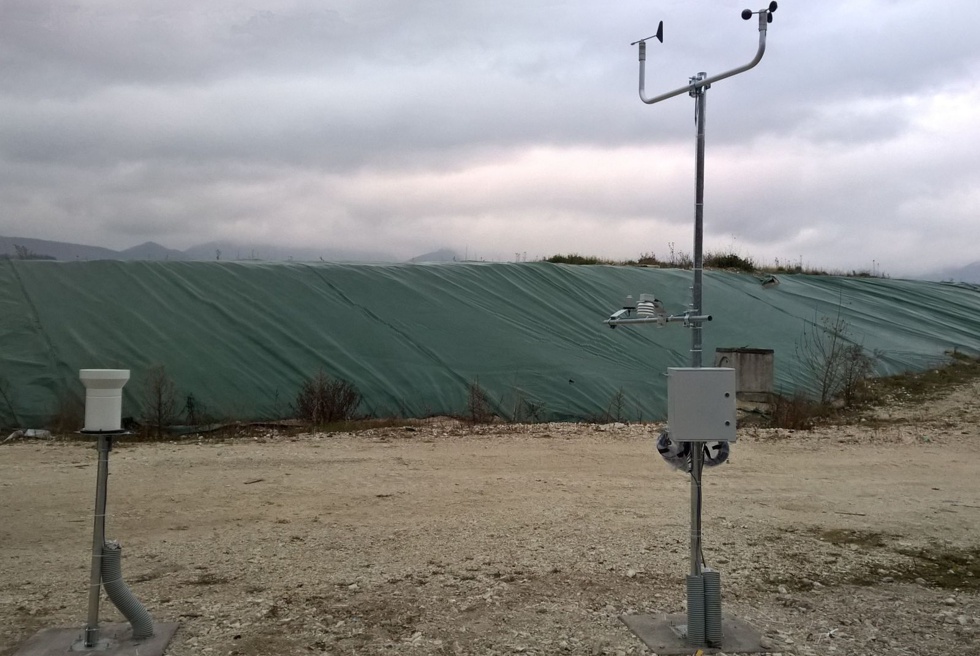

LPDL Smart City è un sistema di monitoraggio degli inquinanti atmosferici costituito da un datalogger LPDL e da una serie di sensori elettrochimici per la misura degli inquinanti atmosferici e dei parametri meteorologici ed ambientali; è completamente configurabile sia per tipologia sia per numero di sensori, ottenendo così un sistema personalizzato in base alle specifiche esigenze dell’applicazione.
LPDL Smart City consente sia il monitoraggio dei dati con trasmissione GPRS su area FTP sia l’invio di allarmi via email (con l’applicativo web MeteoGraph) al superamento di soglie programmabili.
La tecnologia wireless abbinata ad un’alimentazione autonoma consentono di installare LPDL in qualsiasi punto di interesse costituendo di fatto una rete in telemisura.
Applicazioni principali
meteorologica, micro-climatica, geotecnica o per qualsiasi altra applicazione di monitoraggio a distanza.
Elaborazione dati
Min, Max, media aritmetica, media trigonometrica, deviazione standard, turbolenza; sommatoria;
dato diagnostico della tensione di batteria. Misure calcolabili (se presenti i sensori meteo che
consentono il calcolo): Evapotraspirazione Et0, TD Temperatura di dew point, TWB temperatura di
bulbo umido, Wind Chill
Gestione allarmi
– In locale: via SMS su configurazione Butterfly con max 8 misure analogiche
– Da remoto: Da software web MeteoGraph (con invio degli allarmi via email)
Memorizzazione
misure Programmabile 5-10-15-30-60’ (1’ o altri su richiesta) su SD Card da 2GB con gestione dati circolare 500gg
Interfacce di comunicazione
n.1 RS232
n.1 porta seriale commutata
n.1 porta I2C
Trasmissione dati
Wireless: GSM/GPRS via FTP (via e-mail su richiesta)
Via cavo: RS232, RS485, LAN 10/100Mbit con software Geodesk gratuito per lo scarico dati Programmabile 5-10-15-30-60’ (1’ o altri su richiesta) Interfacciamento locale n.3 tasti multifunzione
Sensori di misura dei gas disponibili (secondo la configurazione scelta)
Modello |
Misura |
Range (altri su richiesta) |
Risoluzione |
SCO2- I |
Anidride carbonica (CO2) |
0…2.000 o 0…5.000ppm |
0,5…1% f.s. |
SCOHR- I |
Monossido di carbonio (CO) |
0…10.000ppb |
10ppb |
SSO2HR-I |
Anidride solforosa (SO2) |
0…5.000ppb |
10ppb |
SH2SHR-I |
Idrogeno solforato (H2S) |
0…5.000ppb |
10ppb |
SNO2HR-I |
Biossido di azoto (NO2) |
0…5.000ppb |
10ppb |
SO3HR-I |
Ozono (O3) |
0…5.000ppb |
10ppb |
SCL2HR-I |
Cloruri (Cl2) |
0…5.000ppb |
10ppb |
SNH3HR-I |
Ammoniaca (NH3) |
0…100ppm |
0.1ppm |
SSMELL-I |
Sostanze odorigene |
0…5.000ppb |
10ppb |
SCH4S-I |
Metil mercaptano |
0…10.000ppb |
10ppb |
SETO-I |
Ossido di etilene (ETO) |
0…10.000ppb |
10ppb |
SC2H4-I |
Etilene (C2H4) |
0…10.000ppb |
10ppb |
SHCHO-I |
Formaldeide (HCHO) |
0…5.000ppb |
10ppb |
SVOC-I |
Sostanze organiche volatili (VOC) |
0…10.000ppb |
10ppb |
Sensori Polveri
– SPM10-2,5-I
– SPM10-2,5-1-I
Principio di funzionamento: Light laser scattering
Range di misura: PM2.5: 0…1000 µg/m3 ; PM10: 0…1000 µg/m3; PM1: (opzione)
Risoluzione: 1µg/m3
Precisione: ±10%
Tempo di risposta: 90s
Condizioni operative: -20…+60°C, 0…80%
Sensore Rumore
– SFON
Trasduttore: Microfono a condensatore
Range di misura: 30…120dB
Gamma di frequenza: 20Hz…12.5 kHz
Precisione di misura: ±0.5 dB (94dB a 1 KHz)
Risoluzione: 0.1 dB
Condizioni operative: -20…+60°C, 10…90%
Sensore temperatura-umidità rel. aria
Alimentazione +9…+24Vdc
TEMPERATURA – Range -40…+60 °C
Trasduttore Pt100 con schermi antiradiazione
Precisione ±0.2°C
UMIDITÀ REL. – Range 0…100 %
Trasduttore Capacitivo con schermi antiradiazione
Precisione ±2%
Pluviometro (disponibile anche con riscaldatore)
Range di misura infinito
Orifizio 200cm2 (o 400cm2)
Trasduttore e uscita A bascula a doppio contatto n.o.
Precisione Class B UNI 11452:2012 (class A con connessione a datalogger Geoves)
Risoluzione 0.2 mm/commutazione (o 0.1mm per versione da 400cm2)
Alimentazione Senza riscaldatore: Nessuna; Con riscaldatore Vers.-R: 12-24Vdc 60W
Sensore velocita’ del vento
– mWS1
(disponibile anche in vers. WS1R con riscaldatore anti-ghiaccio)
Range di misura: 0…75 m/s
Trasduttore: Magnetico con segnale sinusoidale AC non alimentato
Meccanica di rotazione: Su cuscinetti in bagno d’olio
Precisione: ±0.1m/s
Certificazioni disponibili: Measnet in conformità IEC61400-12
Realizzato in: Alluminio anodizzato anticorrosione
Sensore direzione del vento
– mWD1
(disponibile anche in vers. WD1R con riscaldatore anti-ghiaccio)
Range di misura: 0…359° (angolo elettrico effettivo 0…352° ±4°)
Trasduttore: Potenziometro lineare 360° continui
Meccanica di rotazione: Su cuscinetti in bagno d’olio
Precisione: ±2°
Realizzato in: Alluminio anodizzato anticorrosione
Sensore radiazione solare globale
Range di misura 0…2000 W/m
Trasduttore a cella al silicio
Incertezza giornaliera attesa ±3,5%
Tempo di risposta <1s
Barometri
Range (tipico) 800…1100 hPa (su richiesta 600…1100 hPa per siti oltre 1000mslm)
Trasduttore Piezoresistivo
Accuratezza media @ 25°C BAR: ±0.5hPa; mPA: ±0.6hPa
Stabilità a lungo termine ±0.01hPa / anno |
