Simulatore RTD PCE-RTD 20

Name: Simulatore RTD PCE-RTD 20
SKU: PCE-RTD 20
Availability: BackOrder

COD: PCE-RTD 20

€989,90 IVA esclusa €1.207,68 IVA inclusa

Hai bisogno di aiuto? Chiamaci 049.2021144

Stampa

Segnala a un amico

Scheda tecnica

Prodotto acquistabile su ordinazione, contattaci per informazioni

Categoria: Prodotti chimici da laboratorio

Descrizione
Scheda tecnica

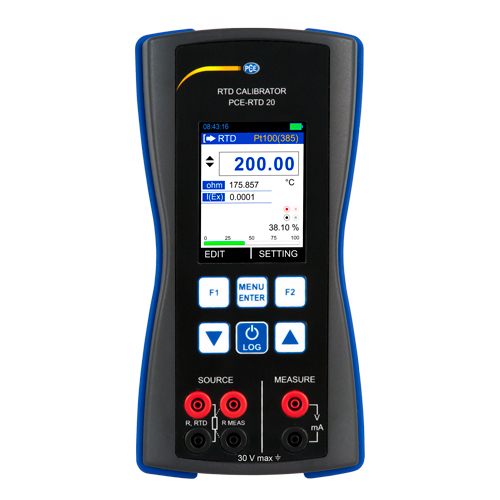

Il PCE-RTD 20 è un simulatore RTD di alta precisione. Può simulare sensori di resistenza e temperatura reali, oltre a misurare tensione, corrente e resistenze. La sua precisione è dello 0,02% in tutte le gamme di misurazione e per tutte le funzioni di misurazione, quindi fornisce letture accurate senza variazioni o errori.- Qui l’utente può decidere se la rampa deve essere eseguita indefinitamente o ad intervalli definiti.
Il simulatore RTD è dotato di una interfaccia mini-USB, attraverso la quale si può ricaricare la batteria.La stessa interfaccia serve per il trasferimento dei valori di misura al PC.

– Modalità di simulazione e misura
– Batteria

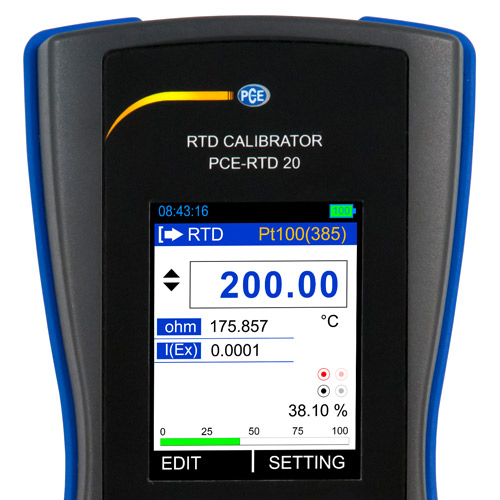

– Display grafico
– alimentazione a 24V per loop di corrente
– Compatibile con HaRT
– Modalità manuale e funzione rampa
– Test di continuità
– Funzione datalogger

Specifiche tecniche

Parametro	Range di misura	Risoluzione	Precisione
Tensione DC V	0 a 30 V	0,001 V	±0,02% del valore + 2 digit
Corrente DC ma	0 a 24 ma	0,001 ma	±0,02% del valore + 2 digit
Resistenza	0 a 400 Ω	0,01 Ω	±0,02% del valore + 0,01Ω
Resistenza	400 a 4000 Ω*	0,1 Ω	±0,02% del valore + 0,015Ω
PT10 a PT1000	-200 a 200 °C	PT10 a PT400: 0,01 °C PT500 a PT100: 0,1 °C	±0,2 °C
	200 a 600 °C		±0,3 °C
	600 a850 °C		±0,1 °C
Ni100	-60 a 180 °C	0,01 °C	±0,1 °C
Ni120	-80 a 260 °C		±0,1 °C
Cu10	-200 a 260 °C		±0,2 °C

* Nella modalità di misura a 4 fili è possibile una risoluzione fino a 0,01 Ω nell’intervallo 0 a 1600 Ω. La precisione specificata si applica alla modalità di misura a 4 fili. Con la misura a 3 fili, l’errore della misura aumenta di 1 °C (PT10/Cu10), 0,6 °C (PT50/Cu50) e 0,4 °C (tipi rimanenti).

Parametro	Range di simulazione	Risoluzione	Precisione*
Resistenza	0 a 400 Ω	0,01 Ω	±0,02 % del valore + 0,01Ω
	400 a 4000 Ω	0,1 Ω	±0,02 % del valore + 0,015Ω
PT10 a PT1000	-200 a 200 °C	PT10 a PT400: 0,01 °C PT500 a PT100: 0,1 °C	±0,15 °C
	200 a 600 °C		±0,25 °C
	600 a 850 °C		±0,15 °C
Ni100	-60 a 180 °C	0,01 °C	±0,15 °C
Ni120	-80 a 260 °C	0,01 °C	±0,15 °C
Ni120	-80 a 260 °C	0,01 °C	±0,15 °C
Cu10	-200 a 260 °C	0,01 °C	±0,8 °C

* Precisione valida per corrente di >0,2 ma e >0,4 ma.

Sensore compatibile RTD

PT10 (385), PT50 (385), PT100 (385), PT200 (385),
PT400 (385), PT500 (385), PT1000 (385),
PT10 (3926)
Ni100 (672), Ni (618), Ni120 (672), Cu10 (427)
Cu50 (427), Cu100 (427)

Specifiche tecniche generali

Modalità display

Misura: ma / V / Ω / RTD
Simulazione: Ω / RTD

Unità di misura della temperatura

°C / °F / K

Corrente RTD

Ca. 300 µa

Simulazione corrente massima

3 ma (0 a 650 Ω)
I < 2 V / R_sim (650 a 4000 Ω)

Tensione massima di ingresso

30 V DC

Coefficiente di temperatura

<30 ppm

Impedenza di ingresso

Misura della tensione: >1 MΩ
Misura della corrente: 10 Ω

Tempo di risposta

< 100 ms

Frequenza di aggiornamento sul display

10 Hz

Datalogger

Memoria interna, 150.000 valori

Interfaccia

USB 2.0

Display

TFT LCD da 2,4", 240 x 320 pixel, retroilluminato

Tensione di uscita loop

24 V DC / 24 ma

Resistenza loop HaRT ma

250 Ω ±20 %

Funzioni speciali

Funzione di step e rampa
Modalità manuale e automatica
√x, x²: Per la funzione di misura

Test di continuità

Impostazione del valore limite fino a 100 Ω

alimentazione

Batteria al litio da 3,7 V / 2300 mah

Durata della carica

Ca. 5 ore

alimentazione

Ingresso: 100 a 240V aC / 50 / 60 Hz
Uscita: 5V/1a DC

Durata operativa della batteria

Ca. 15 h: Modalità simulazione e misura RTD/Ω con bassa luminosità del display LCD
Ca. 8 h: Modalità misura di 12 ma (24 V) con bassa luminosità del display LCD

Dimensioni

162 x 82 x 40 mm

Peso

Ca. 300 g

Classe di protezione

IP20

Condizioni operative

Batteria: 0 a +55 °C / 30 a 90% U.R.
Rete elettrica: 0 a +45 °C / 30 a 90% U.R.

Condizioni di stoccaggio

-20 a +60 °C / 30 a 90% U.R. senza condensa

Tempo di riscaldamento

Ca. 15 minuti

Contenuto della spedizione

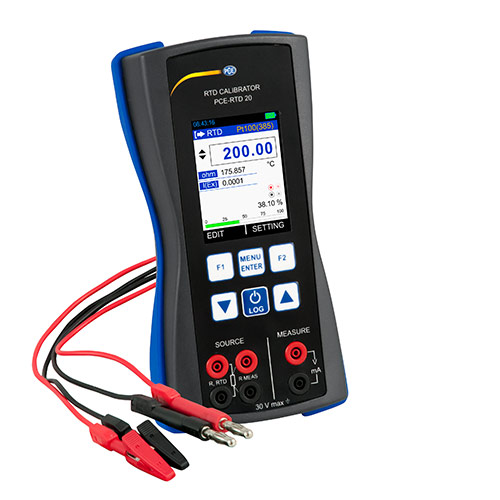

1 x Simulatore RTD PCE-RTD 20,
3 x Cavi con connettore da 2 mm,
3 x Cavi da 2 mm con pinze a coccodrillo,
3 x adattatori da 2 mm a 4 mm,
1 x Cavo dati mini-USB,
1 x alimentatore 5V/1a,
1 x Borsa per trasporto,
1 x Software,
Istruzioni per l’uso (disponibili in download)

Scarica scheda/manuale in PDF
