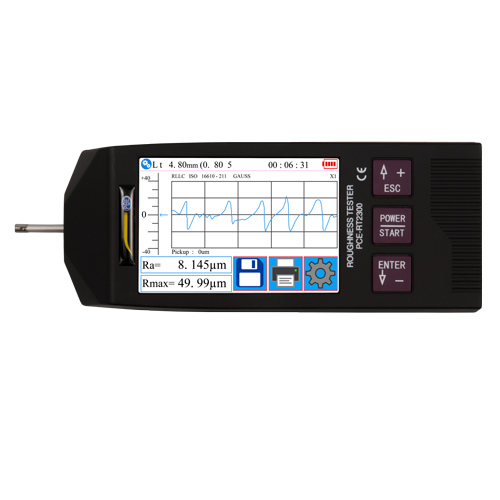

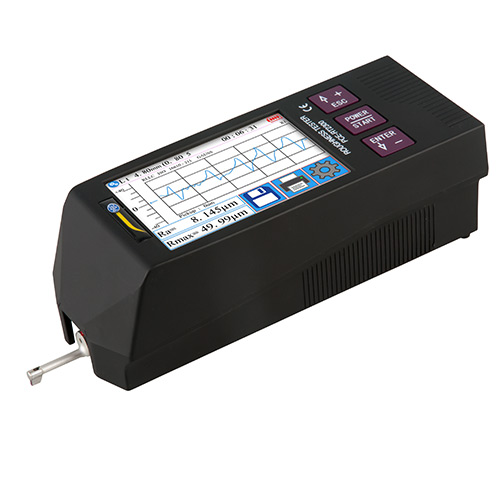

Rugosimetro PCE-RT 2300
COD: PCE-RT 2300Brand: PCE Instruments
€2.332,90 IVA esclusa €2.846,14 IVA inclusa
Scheda tecnica
Il sensore esterno è collegato via cavo all’unità centrale del rugosimetro. Il sensore esterno integra una sonda con una punta di diamante. Questo esercita una pressione massima di 4 mN sulla superficie in cui viene misurata la rugosità . Il rugosimetro misura in base agli standard di rugosità validi ISO, ANSI e JIS.
Informazioni sul rugosimetro
Rz = Profondità media
La profondità media della rugosità Rz è la media aritmetica delle maggiori profondità di rugosità separatamente dalle diverse sezioni di misurazione adiacenti.
Ra = Valore medio di rugosità aritmetico
Ra è il parametro di rugosità riconosciuto e utilizzato a livello internazionale. È il valore medio aritmetico dei valori assoluti delle variazioni del profilo all’interno della sezione di misura. Il valore numerico misurato Ra è sempre inferiore al valore Rz ottenuto con lo stesso profilo di rugosità .
Rt = Profondità totale della rugositÃ
La profondità totale della rugosità Rt è la distanza verticale tra il picco più alto e la valle più bassa del percorso.
Rq = Rugosità quadratica media
Rq è la media quadratica delle deviazioni del profilo di rugosità dalla linea mediana lungo la lunghezza di valutazione lm. Rq è equivalente al nome RMS (Root Mean Square).
– Misura di tutti i parametri di rugositÃ
– Alimentazione a batteria e corrente
– Impostazione di vari filtri
– Punta di diamante
– Sensore esterno
| Range di misura | 320 µm |
| Precisione | ±10% |
| Ripetibilità | ±7% |
| Risoluzione | ±20 µm: 0,01 µm ±40 µm: 0,02 µm ±80 µm: 0,04 µm |
| Parametri | Ra, Rz, Rq, Rt, Rc, Rp, Rv,R3z, R3y, Rz(JIS), Ry, Rs, Rsk, Rku, Rmax, Rsm, Rmr, RPc, Rk, Rpk, Rvk, Mr1, Mr2 |
| Normative | ISO4287, ANSI b46.1, DIN4768, JISb601 |
| Grafica | Profilo primario (rugosità + ondulazione) Profilo di rugosità (rugosità ) Carico di curve |
| Filtri | RC, PC-RC, Gaus, D-P |
| Limite lunghezza d’onda (Cut-Off) | 0,25 mm, 0,8 mm, 2,5 mm |
| Numero di percorsi di esplorazione   | 1 … 5 * percorsi di esplorazione max. 17,5 mm |
| Sensore | Punta di diamante da 90°, 5 µm |
| Forza di pressione del sensore | < 4 mN |
| Velocità di avanzamento | 0,25 mm: 0,135 mm/s 0,8 mm: 0,5 mm/s 2,5 mm: 1 mm/s |

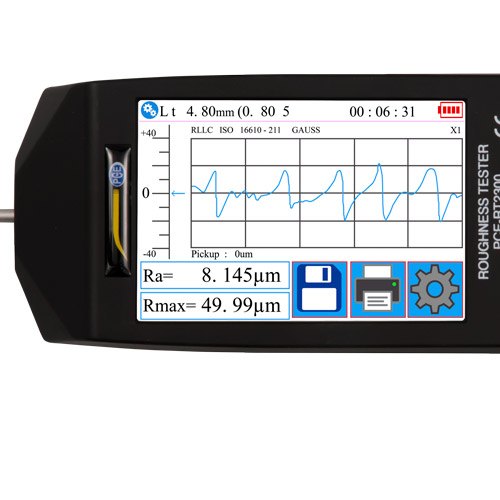

| Display | LCD da 3,5″, touch screen |
| Alimentazione | Batteria al litio da 3,7V Caricabatteria USB: 5V / 800 mA |
| Durata operativa | 50 ore |
| Condizioni operative | -20 … 40 °C / max. 90% U.R. |
| Condizioni di stoccaggio | -40 … 60 °C / max. 90% U.R. |
| Dimensioni | Unità principale: 158 x 55 x 52 mm Unità di avanzamento: 115 x 23 x 27 mm |
| Peso | Ca. 500 g |
1 x Sensore (Micro-tastatore)
1 x Unità di avanzamento estraibile
2 x Cavi di collegamento per l’unità di avanzamento
1 x Caricabatteria
1 x Cavo interfaccia
1 x Valigetta
Istruzioni per l’uso (disponibili in download)
