Rilevatore di difetti PCE-FD 20

Name: Rilevatore di difetti PCE-FD 20
SKU: PCE-FD 20
Availability: InStock

COD: PCE-FD 20

Brand: PCE Instruments

€4.598,90 IVA esclusa €5.610,66 IVA inclusa

Hai bisogno di aiuto? Chiamaci 049.2021144

Richiedi maggiori informazioni

Stampa

Segnala a un amico

Scheda tecnica

Quantità: 5 pz Disponibile/i - Consegna in 7-10gg

Categorie: Prove sui materiali, Strumenti PCE

Descrizione
Informazioni aggiuntive
Scheda tecnica

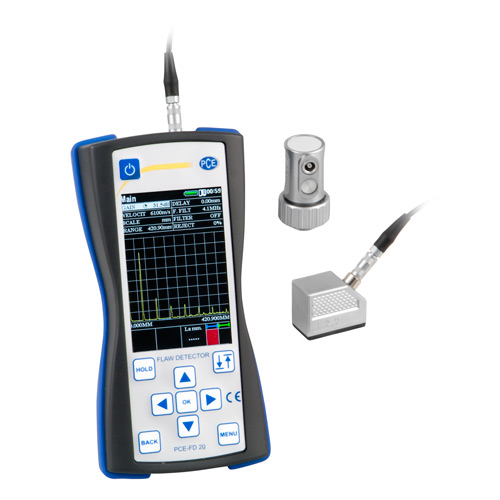

rilevatore di difetti ad ultrasuoni per il controllo del materiale / alimentazione a batterie o tramite rete elettrica / due sonde incluse: 45° e 90° / cavo di collegamento da 1,5 m

Il rilevatore di difetti PCE-FD 20 viene utilizzato per il controllo dei materiali. Una delle applicazioni più rilevanti del dispositivo è controllare che nei materiali non vi siano crepe, fessure, otturazioni, ecc. Il rilevatore di difetti PCE-FD 20 è adatto anche nel controllo delle saldature. La misura ad ultrasuoni consente di effettuare rilievi non distruttivi. Oltre al rilevamento dei difetti, è possibile misurarne anche la profondità. Il limite tra due differenti materiali, con densità e impedenza caratteristica differenti, fa si che gli ultrasuoni rimbalzino.

Le differenti sonde inviano le onde ultrasoniche attraverso il materiale, una delle sonde ha la caratteristica di inviare l’onda con angolo a 90º e l’altra con angolo a 45º. Inviata l’onda ultrasonica, è possibile determinare lo spessore del materiale, controllare i giunti della saldatura e localizzare difetti. Lo scarso peso del dispositivo (250 g) ne consente un facile spostamento. La frequenza è regolabile tra 1 e 10 MHz, ed è possibile impostare anche la velocità degli ultrasuoni tra 1000 e 9999 m/s.

– Geometria delle sonde: 45° e 90°
– Peso scarso
– Alimentazione a batterie o corrente elettrica
– Lunghezza del cavo della sonda: 1,5 m
– Ampio display retroilluminato
– Interfaccia USB

Range frequenza	1 … 10 MHz
Durata della scansione	6 … 1.000 µm
Velocità degli ultrasuoni	1.000 … 9999 m/s
Errore di misura dell’intervallo di tempo	< ±0,025 µm
Deviazione massima dei segnali di ampiezza nell’ingresso del ricevitore nella gamma da 0 a 110 dB	< ±0,5 dB
Guadagno	125 dB
Media del numero di test	1 … 16
Numero dei punti di controllo (ampliamento temporale variabile)	15
Tempo dall’impulso di eccitazione alla carica	0,0 … 0,5 µs
Ampiezza dell’impulso di eccitazione della resistenza 50 Ohms	100, 200, 300
Range frequenza del ricevitore a -3 dB	1 … 10 MHz
Deviazione dell’ampiezza nel segnale di ingresso nel range da 10 a 100% del display	<1 dB
Scansione	1 … 1.000 µs
Ritardo della scansione	0 … 2.000 µs
Range di misura dell’intervallo temporale	0 … 1.000 µs
Ritardo della sonda	0 … 15 µs
Avviso automatico dei difetti	dual-gate
Regolazione del range di misura del guadagno variabile temporale	0 … 2.000 µs
Impostazione dei limiti di misura del guadagno variabile temporale	0 … 100 %
Rilevamento del segnale (ricevitore)	Semionda positiva, modalità radio
Dimensioni (larghezza x altezza x profondità)	80 x 162 x 35 mm
Dimensioni dello schermo	48 x 74 mm
Alimentazione	100 … 250V AC 3 x batterie AA 1,5 V
Peso	250 g (senza batterie)

Contenuto della spedizione

1 x Rilevatore di difetti PCE-FD 20,
1 x Cavo per sonda da 1,5 m,
1 x Sonda ultrasonica a 90°,
1 x Sonda ultrasonica a 45°,
3 x Batterie 1,5V tipo AA,
1 x Cavo per ricarica,
1 x Cavo USB,
Istruzioni d’uso (disponibili in download)

Scarica scheda/manuale in PDF

ean	4250348715234
brand	PCE Instruments
