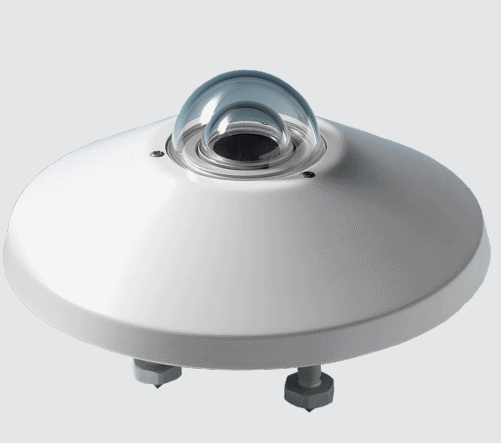

PIRANOMETRO SPECTRALLY FLAT CLASSE A (SECONDARY STANDARD) SECONDO ISO 9060:2018E

Prezzo su richiesta


PIRANOMETRO SECONDARY STANDARD
Piranometro Spectrally Flat Classe A LPPYRA10

Principali Applicazioni
– Studi ambientali
– Ricerca
– Meteorologia
– Monitoraggio fotovoltaico

CONFORME AGLI STANDARD
Progettato secondo le indicazioni del WMO pienamente conforme alla ISO 9060:2018
ESTREMA FLESSIBILITA’
Ampia disponibilità di segnali di uscita standard per una facile integrazione in qualsiasi installazione
FACILE DA CONFIGURARE VELOCE DA INSTALLARE
Corpo robusto operante anche a basse temperature
Livella integrata per posizionamento perfetto
SISTEMA ACCURATO ED AFFIDABILE
Estrema attendibilità – garanzia estesa
Rapporto di Taratura individuale per ogni sensore
ALTA IMMUNITA’ CONTRO LE INTERFERENZE
Protetto da sovralimentazioni e completamente isolato elettricamente

Piranometro ad alte prestazioni per la ricerca
La serie LPPYRA10 è stata progettata appositamente per quelle applicazioni in cui raggiungere le migliori prestazioni
possibli è un must Questo piranometro ad alte prestazioni è pienamente conforme alle più alte classifcazioni secondo
la norma ISO 9060:2018.
I piranometri di questa serie sono tutti basati su un sensore a termopila molto preciso. Il sensore fornisce un segnale
in µV senza la necessità di un’alimentazione esterna. Per poter trasferire il segnale ad una distanza maggiore e per
evitare interferenze, la maggior parte dei modelli dispone di un trasmettitore integrato. Quando si utilizza un’uscita
4-20 mA, 0-10 VDC o RS485 Modbus-RTU, è necessaria un’alimentazione esterna. L’uscita è sempre riferita a W/m2.
Tutti i nostri piranometri sono progettati in modo tale che il circuito elettronico sia totalmente isolato dal contenitore,
rendendo possibile il montaggio del piranometro su qualsiasi superfcie, anche metallica, senza la necessità di
isolamento.
Delta OHM è uno dei principali produttori di piranometri a livello mondiale e offre una gamma completa di piranometri
Spectrally Flat di Classe A, B e C in accordo con la norma ISO 9060: 2018.
Ciascun piranometro viene calibrato singolarmente in fase di produzione e viene fornito con un rapporto di taratura
in accordo alla norma ISO 9847:1992. Questo grazie al nostro laboratorio interno di foto-radiometria: uno dei 6
Laboratori Accreditati ISO 17025 che compongono il nostro rinomato Centro di Taratura LAT N°124.
I piranometri possono essere utilizzati come sensori a sé stanti o in combinazione con le nostre stazioni
meteorologiche. Delta OHM fornisce una gamma completa di datalogger con modem GSM/3G/4G integrato per
ricevere e trasferire i dati di misura a qualsiasi database o soluzione Cloud.

Disponibili uscite:
AC= Analogica 4÷20 mA
AV = Analogica 0÷1 V, 0÷5 V o 0÷10 (da specificare nell’ordine)
ACS = Analogica 4÷20 mA + digitale Modbus-RTU
S = Digitale RS485 Modbus-RTU
S12 = Digitale SDI-12

Tutti i piranometri sono forniti completi di schermo di protezione, cartuccia per i cristalli di silica-gel, 2 ricariche, livella, Rapporto di Taratura.

Caratteristiche tecniche:
Sensore Termopila
Sensibilita’ Tipica 6÷11 µV/Wm-2
Impedenza 5 Ω ÷ 50 Ω
Campo di misura 0 ÷ 2000 / 4000 W/m2
Campo di vista 2π sr
Campo spettrale (50%) 283 ÷ 2800 nm
Temperatura / umidità di lavoro -40 ÷ 80 °C; 0 ÷ 100 % UR
Uscita In base al modello:
– Analogica in µV/Wm
-2
– Analogica 4÷20 mA
– Analogica 0÷1 V, 0÷5 V o 0÷10 V
– Doppia uscita: analogica 4÷20 mA + digitale RS485 Modus-RTU
– Digitale RS485 Modbus-RTU
– Digitale SDI-12
Alimentazione
10÷30 Vdc (uscite 4÷20 mA – 0÷1 V – 0÷5 V)
15÷30 Vdc (uscita 0÷10 V)
5÷30 Vdc (RS485 Modbus-RTU)
7÷30 Vdc (SDI-12)
Consumo < 200 µA per la versione SDI-12
Connessione
– Connettore M12 a 4 poli per versioni con uscita analogica
– Connettore M12 a 8 poli per versioni con doppia uscita o uscita digitale
Accuratezza della livella < 0,1°
Grado di protezione IP 67
MTBF > 10 anni

Caratteristiche Tecniche secondo ISO 9060:2018
Classifcazione Spectrally Flat Classe A
Tempo di risposta (95%) < 5 s
a) risposta ad una radiazione termica di 200 W/m2
< |±7| W/m2
b) risposta ad una variazione della temperatura ambiente di 5 K/h < |±2| W/m2
c) off-set dello zero totale inclusi gli effetti a), b) e altre fonti < |±10| W/m2
Instabilità a lungo termine (1 anno) < |±0.5| %
Non linearità < |±0.2| %
Risposta come legge del coseno < |±10| W/m2
Errore spettrale < |±0,2| %
Risposta in temperatura (-10…+40°C) < 1 %
Risposta in funzione del Tilt < |±0.2| %

Accessori
LPS1 Staffa di fssaggio al palo Ø40÷50 mm.
LPRING02 Base con livella e supporto orientabile.
LPRING04 Supporto orientabile per il montaggio del piranometro in posizione inclinata su palo Ø40 mm.
HD2003.79K Kit per fssaggio del pianometro su palo trasversale.
HD2003.85K Kit per fssaggio con altezza regolabile per palo Ø40 mm.
LPS6 Kit installazione composto da: palo 750 mm, raccordo di base, piastra di supporto graduata, staffa per piranometro.
CPM12AA4.xx Cavo per modelli LPPYRA02 / 02AC / 02AV. Connettore M12 da un lato, fli liberi dall‘altro. (2, 5 o 10 m).
CPM12-8D.xx Cavo per modelli LPPYRA02S / 02S12. Connettore M12 da un lato, fli liberi dall‘altro. (2, 5 o 10 m).
CPM12-8DA.xx
Cavo per LPPYRA02ACS. Connettore M12 da un lato, fili liberi dall‘altro. (2, 5 o 10 m).
CP24 Cavo di collegamento al PC per la confgurazione dei parametri (solo modelli con uscita RS485)
