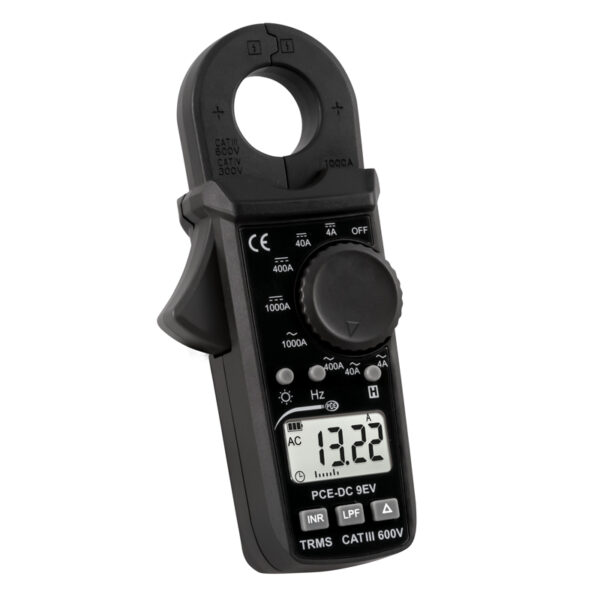

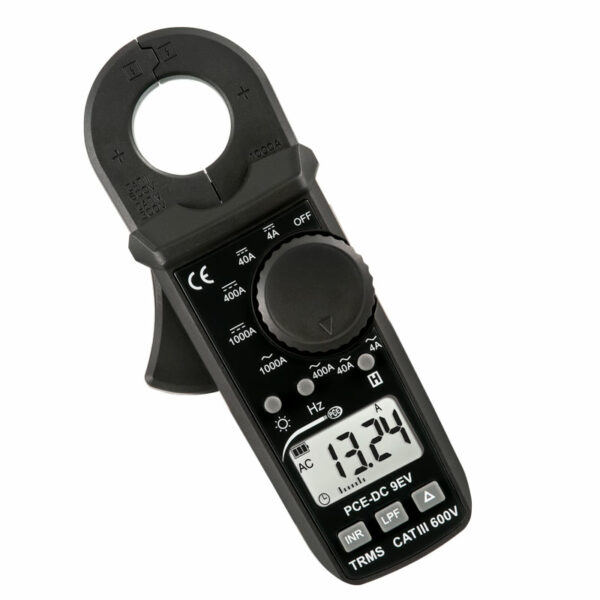

Pinza amperometrica PCE-DC 9EV

225,90 IVA esclusa 275,60 IVA inclusa


COD: PCE-DC 9EV Categoria:

La pinza amperometrica EVSE è uno strumento per rilevare con precisione la corrente elettrica. L’apertura delle ganasce del dispositivo di misurazione della pinza misura 25 mm e permette di utilizzarlo in molte applicazioni, anche con l’elettromobilità! Fornisce un grafico a barre o un valore numerico per i risultati, che sono facili e veloci. Inoltre, il design compatto di questo strumento permette di portarlo ovunque – anche nella vostra borsa da lavoro! Ecco perchà è importante conoscere il flusso di corrente nelle linee.La pinza amperometrica EVSE può essere utilizzata per controllare il punto di ricarica (Wallbox) di un veicolo elettrico, sia nel lato primario che secondario.È possibile utilizzare la pinza amperometrica EVSE anche nelle officine per testare i veicoli elettrici.Con la pinza amperometrica EVSE è possibile controllare la corrente di avviamento dei motori elettrici o la corrente a bordo.Oltre alla normale modalità  di misurazione la pinza amperometrica EVSE rileva anche la corrente di avviamento.La misurazione della corrente di avviamento con la pinza EVSE è necessaria nell’avviamento di motori, come per esempio i sistemi di ventilazione, per escludere possibili fonti di guasti.La pinza amperometrica EVSE ha inoltre una funzione di filtro passa basso.Con questa funzione è possibile determinare le correnti nella gamma delle basse frequenze.La pinza amperometrica EVSE misura correnti fino a una frequenza di 1 kHz.Ciò consente di utilizzare la pinza amperometrica EVSE per misurare, ad esempio, la corrente dei diffusori medio-bassi.

– Misurazione induttiva della corrente
– Range: 0 a 1.000a aC/DC

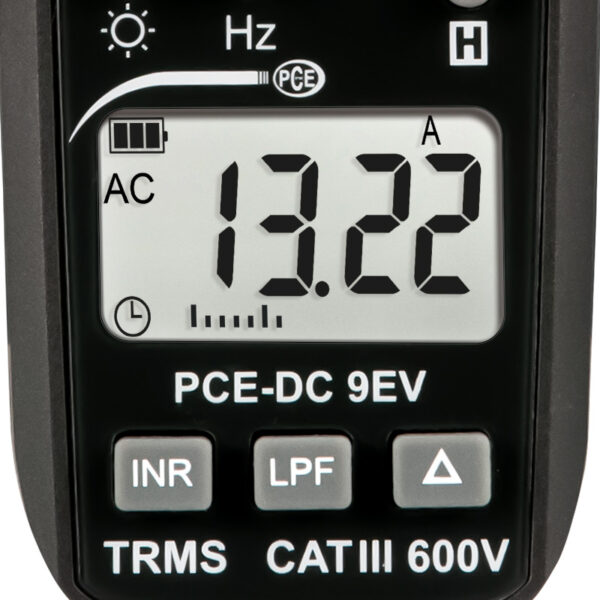

– Schermo retroilluminato
– Struttura piccola e compatta

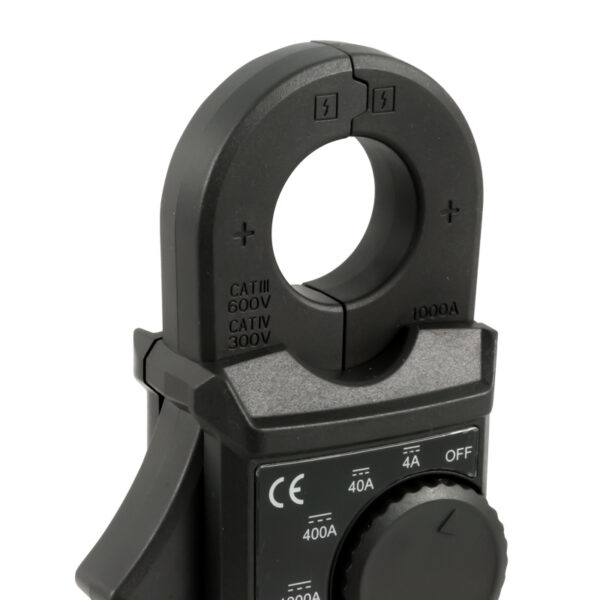

– Diametro apertura pinza: 25 mm
– Misurazione della corrente di avviamento
Specifiche tecniche
Corrente continua
Range di misura 0 a 4 a DC
Risoluzione 1 ma DC
Precisione* ±1,5% del valore ±3 digit

Range di misura 0 a 40 a DC
Risoluzione 10 ma DC
Precisione* ±1,5% del valore ±3 digit

Range di misura 0 a 400 a DC
Risoluzione 100 ma DC
Precisione* ±1,5% del valore ±3 digit

Range di misura 0 a 900 a DC
Risoluzione 1 a DC
Precisione* ±1,5% del valore ±3 digit

Range di misura 900 a 1.000 a DC
Risoluzione 1 a DC
Precisione* ±2,0% del valore ±3 digit

Protezione da sovraccarico 1.000 a DC

Corrente alternata
Range di misura 0 a 4 a aC
Risoluzione 1 ma aC
Precisione* ±1,5% del valore ±3 digit (50/60 Hz)
±2,0% del valore ±4 digit (40 a 400 Hz)

Range di misura 0 a 40 a aC
Risoluzione 10 ma aC
Precisione* ±1,5% del valore ±3 digit (50/60 Hz)
±2,0% del valore ±4 digit (40 a 400 Hz)

Range di misura 0 a 400 a aC
Risoluzione 100 ma aC
Precisione* ±1,5% del valore ±3 digit (50/60 Hz)
±2,0% del valore ±4 digit (40 a 400 Hz)

Range di misura 0 a 900 a aC
Risoluzione 1 a aC
Precisione* ±1,5% del valore ±3 digit (50/60 Hz)
±2,0% del valore ±4 digit (40 a 400 Hz)

Range di misura 900 a 1.000 a DC
Risoluzione 1 a aC
Precisione* ±2,0% del valore ±3 digit (50/60 Hz)
±2,5% del valore ±4 digit (40 a 400 Hz)

Protezione da sovraccarico 1.000 a aC
TrueRMS, Fattore di cresta fino a 3%
* Con un fattore di cresta superiore a 2% aumenta la precisione di ancora 2%

Frequenza
Range di misura con 4 a aC 1 a 10 Hz
Risoluzione 0,1 Hz
Corrente minima 0,2 a aC
Precisione ±0,5% del valore ±2 digit

Range di misura con 4 a aC 10 a 4 kHz
Risoluzione 0,1/1 Hz
Corrente minima 0,08 a aC
Precisione ±0,5% del valore ±2 digit

Range di misura con 4 a aC 4k a 40 kHz
Risoluzione 1/10 Hz
Corrente minima 0,20 a aC
Precisione ±0,5% del valore ±2 digit

Range con 40 a aC 1 a 10 Hz
Risoluzione 0,1
Corrente minima 1,5 a aC
Precisione ±0,5% del valore ±2 digit

Range di misura con 40 a aC 10 a 4 kHz
Risoluzione 0,1/1
Corrente minima 0,8 a aC
Precisione ±0,5% del valore ±2 digit

Range di misura con 400 a aC 2 a 4 kHz
Risoluzione 0,1/1
Corrente minima 4 a aC
Precisione ±0,5% del valore ±2 digit

Range di misura con 1.000 a aC 1 a 4 kHz
Risoluzione 0,1/1
Corrente minima 40 a aC
Precisione ±0,5% del valore ±2 digit

Protezione da sovraccarico 1.000 a aC

Corrente alternata di avviamento
Range di misura 4 a aC
Corrente di attivazione (soglia) 0,2 a aC
Range di misura 40 a aC
Corrente di attivazione (soglia) 2 a aC
Range di misura 400 a aC
Corrente di attivazione (soglia) 20 a aC
Range di misura 1.000 a aC
Corrente di attivazione (soglia) 200 a aC

Tempo di integrazione 100 ms
Protezione da sovraccarico 1.000 a aC/DC

Filtro passa basso della corrente alternata (LPF)
Range di misura 4 a aC
Risoluzione 0,001 a aC
Precisione 3% ±5 digit
Range di misura 40 a aC
Risoluzione 0,01 a aC
Precisione 3% ±5 digit
Range di misura 400 a aC
Risoluzione 0,1 a aC
Precisione 3% ±5 digit
Range di misura 0 a 900 a aC
Risoluzione 1 a aC
Precisione 3% ±5 digit
Range di misura 900 a 1.000 a aC
Risoluzione 1 a aC
Precisione 4% ±5 digit

Il filtro passa basso si riferisce a una frequenza fino a 1 kHz
Le precisioni sono valide con temperatura ambientale tra 18 e 28 °C

altre specifiche
Diametro interno della pinza 25 mm
Display LCD
Selezione del range Manuale
alimentazione 2 x Batterie da 1,5V aaa
Potenza assorbita 22 ma con retroilluminazione disattivata
Frequenza di misurazione 3 Hz con visualizzazione numerica
30 Hz con grafico a barre
Condizioni operative -10 a +50 °C, <85% U.R. senza condensa
Condizioni di stoccaggio -20 a +60 °C, <75% U.R. senza condensa
altitudine operativa massima 2000 m
Dimensioni 152 x 66 x 36 mm
Peso 190 g (batterie incluse)
Contenuto della spedizione
1 x Pinza amperometrica EVSE PCE-DC 9EV
1 x Borsa da trasporto
2 x Batterie da 1,5V aaa
Istruzioni per l’uso (disponibili in Inglse, Italiano in traduzione)
ean

4250348727435
