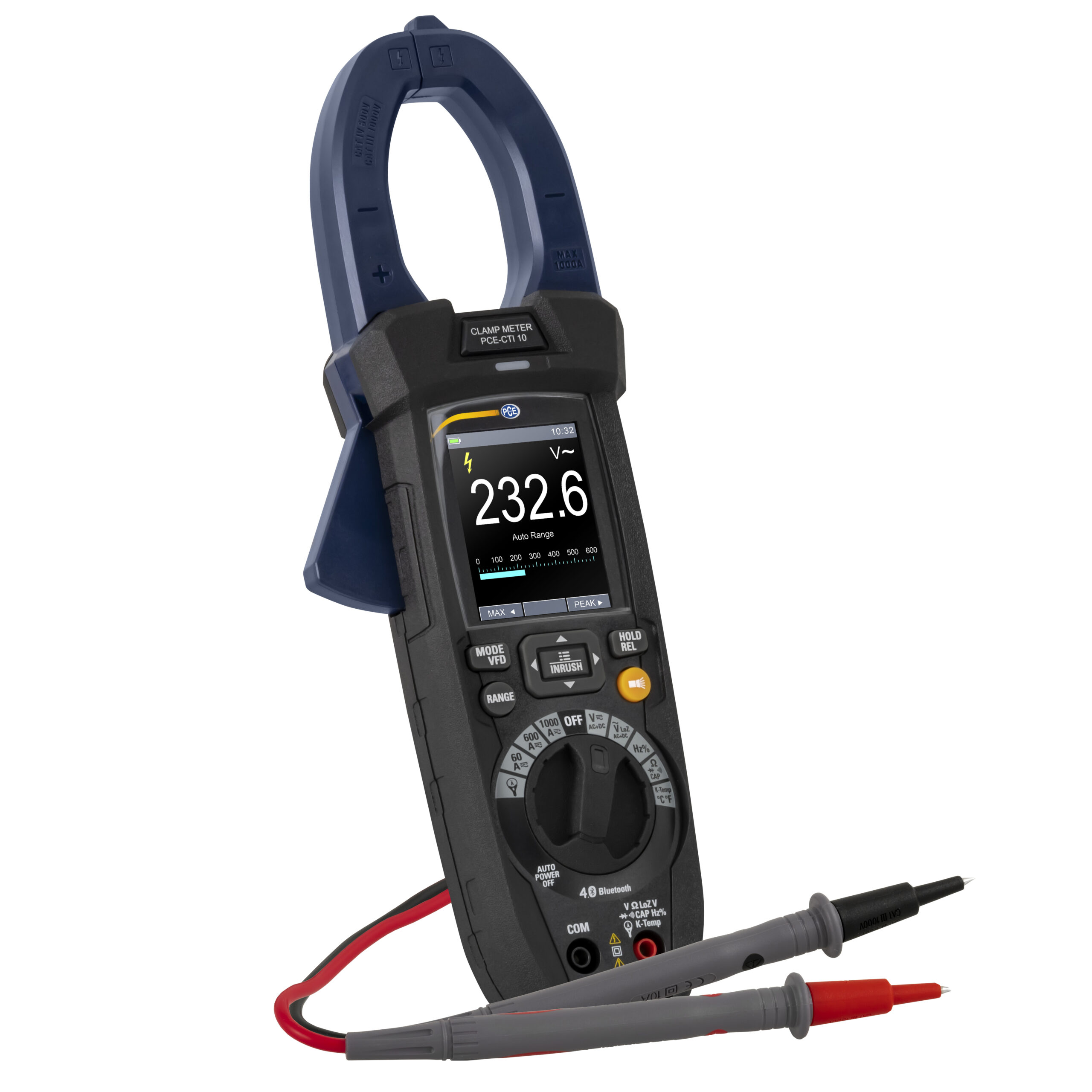

Pinza amperometrica PCE-CTI 10
COD: PCE-CTI 10€370,90
Scheda tecnica
Quantità : 2 pz Disponibile/i
Oltre a misurare la tensione e la corrente convenzionali, la pinza amperometrica TRMS misura anche la corrente di avviamento. La corrente di avviamento è una corrente particolarmente elevata al momento della messa in moto. Queste correnti vengono generate all’avvio di un motore, come i sistemi di ventilazione o l’illuminazione dello stadio. La misurazione con la pinza amperometrica TRMS è molto importante per il dimensionamento della linea di alimentazione e dei fusibili. I convertitori di frequenza emettono la tensione sul lato primario con una frequenza e un’ampiezza cambiate sul lato secondario. Con la pinza amperometrica TRMS e la funzione di misura VFD (Variable Frequency Driver) è possibile misurare frequenze tra 45 Hz … 1 kHz.
La pinza amperometrica TRMS è dotata di un’interfaccia integrata Bluetooth 4.0, con cui è possibile collegare la pinza amperometrica TRMS a un terminale Android o iOS. La app gratuita “Meterbox Pro” consente di visualizzare i valori della pinza amperometrica TRMS e archiviarli per analizzarli successivamente.
Con la funzione di registrazione dati la pinza è in grado di memorizzare i valori di misura in un range che si può impostare liberamente. Al termine della misurazione sarà possibile visualizzare i valori in forma grafica sulla pinza amperometrica TRMS. La pinza amperometrica permette di leggere ogni singolo punto di misura. La memoria della pinza amperometrica TRMS ha 16 gruppi e una memoria totale per 100.000 valori. I dati vengono memorizzati nella pinza amperometrica TRMS con data e ora.
È possibile ampliare la pinza amperometrica TRMS con una pinza flessibile opzionale. La pinza aggiuntiva è flessibile e può quindi essere adattata al lavoro da eseguire. Con la pinza amperometrica opzionale è possibile eseguire misure di corrente fino a 3.000 A AC. La pinza amperometrica flessibile si collega all’ingresso di tensione della pinza amperometrica TRMS. La pinza amperometrica TRMS converte il valore di tensione in un valore di corrente utilizzabile che può essere visualizzato sullo schermo.
Grazie alle molteplici funzioni e all’ampio range di misura, la pinza amperometrica TRMS viene utilizzata, ad esempio, per il controllo di impianti fotovoltaici, idroelettrici ed eolici o per l’installazione di macchine elettriche fisse. Come opzione, è possibile richiedere una certificazione UNI EN ISO 9001 per la pinza amperometrica TRMS.
– Range di misura: 0 … 1.500 V AC/DC
– Memoria per 100 000 valori
– Misura della corrente di avviamento
– Addizionale: Misurazione della tensione LowZ

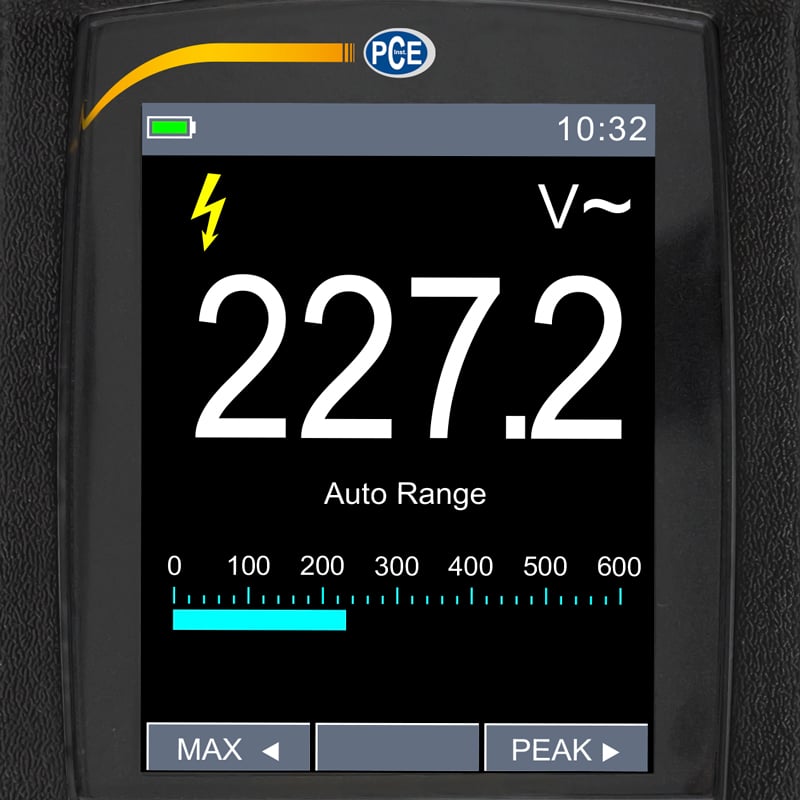

– Display TFT da 2,36 “
– Misurazione di tensione e temperatura
– Opzionale: Certificazione UNI EN ISO 9001
Tensione DC | |
Range di misura | 600,0 mV |
Risoluzione | 0,1 mV |
Precisione | ±(0,8% del valore + 8 digit) |
Range di misura | 6,000 V |
Risoluzione | 0,001 V |
Precisione | ±(0,5% del valore + 5 digit) |
Range di misura | 60,00 V |
Risoluzione | 0,01 V |
Precisione | ±(0,5% del valore + 5 digit) |
Range di misura | 600,0 V |
Risoluzione | 0,1 V |
Precisione | ±(0,8% del valore + 5 digit) |
Range di misura | 1.500 V |
Risoluzione | 1 V |
Precisione | ±(0,8% del valore + 5 digit) |
Impedenza di ingresso: >10 MΩ; Protezione da sovratensione: 1.500 VDC / 1.000 VAC rms | |
 | |
Tensione AC | |
Range di misura | 0,000 … 6,000 V |
Risoluzione | 0,001 V |
Precisione | 50 … 60 Hz: ±(1,2% del valore + 5 digit) 61 … 1 kHz: ±(2,5% del valore + 5 digit) |
Range di misura | 0,00 … 60,00 V |
Risoluzione | 0,01 V |
Precisione | 50 … 60 Hz: ±(1,2% del valore + 5 digit) 61 … 1 kHz: ±(2,5% del valore + 5 digit) |
Range di misura | 0,0 … 600,0 V |
Risoluzione | 0,1 V |
Precisione | 50 … 60 Hz: ±(1,2% del valore + 5 digit) 61 … 1 kHz: ±(2,5% del valore + 5 digit) |
Range di misura | 0 … 1.500 V |
Risoluzione | 1 V |
Precisione | 50 … 60 Hz: ±(1,2% del valore + 5 digit) 61 … 1 kHz: ±(2,5% del valore + 5 digit) |
La precisione è applicabile tra il 10 … 100% del range di misura rispettivo e un’onda sinusoidale Impedenza di ingresso: >9 MΩ; Protezione da sovratensione: 1.000 V DC/AC RMS La precisione della funzione “PEAK” è di 110% del valore Il tempo di risposta della funzione “PEAK è di 1 ms |
|
 | |
Tensione AC con una impedenza di ingresso piccola (LowZ) | |
Range di misura | 0,000 … 6,000 V |
Risoluzione | 0,001 V |
Precisione | ±(3,0% del valore + 40 digit) |
Range di misura | 0,00 … 60,00 V |
Risoluzione | 0,01 V |
Precisione | ±(3,0% del valore + 40 digit) |
Range di misura | 0,0 … 300,0 V |
Risoluzione | 0,1 V |
Precisione | ±(3,0% del valore + 40 digit) |
Impedenza di ingresso: 300 kΩ; Protezione da sovratensione: 1.000 V DC/V AC RMS La precisione è applicabile tra il 10 … 100% del range de misurazione rispettivo e un’onda sinusoidale |
|
 | |
Tensione DC e AC (50 … 1 kHz) | |
Range di misura | 0,000 … 6,000 V |
Risoluzione | 0,001 V |
Precisione | ±(2,5% del valore + 40 digit) |
Range di misura | 0,00 … 60,00 V |
Risoluzione | 0,01 V |
Precisione | ±(2,5% del valore + 40 digit) |
Range di misura | 0,0 … 600,0 V |
Risoluzione | 0,1 V |
Precisione | ±(2,5% del valore + 40 digit) |
Range di misura | 0 … 1.000 V |
Risoluzione | 1 V |
Precisione | ±(2,5% del valore + 40 digit) |
Impedenza di ingresso: 300 kΩ; Protezione da sovratensione: 1.000 V DC/V AC RMS | |
 | |
Tensione DC e AC con una impedenza di ingresso piccola (LowZ) | |
Range di misura | 0,000 … 6,000 V |
Risoluzione | 0,001 V |
Precisione | ±(3,5% del valore + 40 digit) |
Range di misura | 0,00 … 60,00 V |
Risoluzione | 0,01 V |
Precisione | ±(3,5% del valore + 40 digit) |
Range di misura | 0,0 … 300,0 V |
Risoluzione | 0,1 V |
Precisione | ±(3,5% del valore + 40 digit) |
Impedenza di ingresso: 300 kΩ; Protezione da sovratensione: 1.000 V DC/V AC RMS | |
 | |
Rilevatore della tensione senza contatto (NCV) | |
Range di misura | 100 … 1.000 AC/DC |
 | |
Corrente DC | |
Range di misura | 60,00 A |
Risoluzione | 0,01 A |
Precisione | ±(3,0% del valore + 8 digit) |
Range di misura | 600,0 A |
Risoluzione | 0,1 A |
Precisione | ±(3,0% del valore + 8 digit) |
Range di misura | 1.000 A |
Risoluzione | 1 A |
Precisione | ±(3,0% del valore + 8 digit) |
Protezione da sovratensione: 1.000 A AC/DC | |
 | |
Corrente AC (50 … 60 Hz) | |
Range di misura | 0,00 … 60,00 A |
Risoluzione | 0,01 A |
Precisione | ±(2,5% del valore + 5 digit) |
Range di misura | 0,0 … 600,0 A |
Risoluzione | 0,1 A |
Precisione | ±(2,5% del valore + 5 digit) |
Range di misura | 0 … 1.000 A |
Risoluzione | 1 A |
Precisione | ±(2,5% del valore + 5 digit) |
Protezione da sovratensione: 1.000 A AC/DC La precisione è applicabile tra il 10 … 100% del range de misurazione rispettivo e un’onda sinusoidale La corrente di avviamento serve solo come riferimento |
|
 | |
Corrente AC con pinza di corrente opzionale (PCE-DM-CLAMP) | |
Range di misura | 0,00 … 30,00 A |
Risoluzione | 0,01 A |
Precisione | ±(3,0% del valore + 5 digit) |
Range di misura | 0,0 … 300,0 A |
Risoluzione | 0,1 A |
Precisione | ±(3,0% del valore + 5 digit) |
Range di misura | 0 … 3.000 A |
Risoluzione | 1 A |
Precisione | ±(3,0% del valore + 5 digit) |
Range di misura di frequenza | 50 … 400 Hz |
Diametro di apertura | Ø457 mm / Ø18″ |
Protezione da sovratensione: 1.000 A AC/DC La precisione è applicabile tra il 10 … 100% del range di misurazione rispettivo e un’onda sinusoidale |
|
 | |
Resistenza e test di continuità | |
Range di misura | 0,0 … 600,0 Ω |
Risoluzione | 0,1 Ω |
Precisione | ±(1,0% del valore + 10 digit) |
Range di misura | 0,000 … 6,000 kΩ |
Risoluzione | 0,001 kΩ |
Precisione | ±(0,8% del valore + 5 digit) |
Range di misura | 0,00 … 60,00 kΩ |
Risoluzione | 0,01 kΩ |
Precisione | ±(0,8% del valore + 5 digit) |
Range di misura | 0,0 … 600,0 kΩ |
Risoluzione | 0,1 kΩ |
Precisione | ±(0,8% del valore + 5 digit) |
Range di misura | 0,000 … 6,000 MΩ |
Risoluzione | 0,001 MΩ |
Precisione | ±(0,8% del valore + 5 digit) |
Range di misura | 0,00 … 60,00 MΩ |
Risoluzione | 0,01 MΩ |
Precisione | ±(2,5% del valore + 10 digit) |
Segnale acustico nel test di continuità : <50 Ω Protezione da sovratensione: 1.000 A AC/DC |
|
 | |
Frequenza | |
Range di misura | 0,00 … 60,00 Hz |
Risoluzione | 0,01 Hz |
Precisione | ±(0,2% del valore + 5 digit) |
Range di misura | 0,0 … 600,0 Hz |
Risoluzione | 0,1 Hz |
Precisione | ±(0,2% del valore + 5 digit) |
Range di misura | 0,000 … 6,000 kHz |
Risoluzione | 0,001 kHz |
Precisione | ±(0,2% del valore + 5 digit) |
Range di misura | 0,00 … 60,00 kHz |
Risoluzione | 0,01 kHz |
Precisione | ±(0,2% del valore + 5 digit) |
Range di misura | 0,0 … 600,0 kHz |
Risoluzione | 0,1 kHz |
Precisione | ±(0,2% del valore + 5 digit) |
Range di misura | 0,000 … 6,000 MHz |
Risoluzione | 0,001 MHz |
Precisione | ±(0,2% del valore + 5 digit) |
Protezione da sovratensione: 1.000 A AC/DC Sensibilità : >2 Vrms con un duty cycle tra 20 … 80% e una frequenza <100 kHz >5 Vrms con un duty cycle tra 20 … 80% e una frequenza >100 kHz |
|
 | |
Duty cycle | |
Range di misura | 10,0 … 90,0% |
Risoluzione | 0,1% |
Precisione | ±(1,2% del valore + 8 digit) |
Range di misura di frequenza: 40 … 10 kHz; Ampiezza di impulso 15 V con durata tra 100 5s … 100 mS |
|
 | |
Capacità | |
Range di misura | 0,00 … 60,00 nF |
Risoluzione | 0,01 nF |
Precisione | ±(3,0% del valore + 20 digit) |
Range di misura | 0,0 … 600,0 nF |
Risoluzione | 0,1 nF |
Precisione | ±(3,0% del valore + 8 digit) |
Range di misura | 0,000 … 6,000 µF |
Risoluzione | 0,001 µF |
Precisione | ±(3,0% del valore + 8 digit) |
Range di misura | 0,00 … 60,00 µF |
Risoluzione | 0,01 µF |
Precisione | ±(3,0% del valore + 8 digit) |
Range di misura | 0,0 … 600,0 nF |
Risoluzione | 0,1 nF |
Precisione | ±(3,0% del valore + 8 digit) |
Range di misura | 0 … 6.000 µF |
Risoluzione | 1 µF |
Precisione | ±(3,5% del valore + 20 digit) |
Range di misura | 0,00 … 60,00 mF |
Risoluzione | 0,01 mF |
Precisione | solo come riferimento |
Range di misura | 0,0 … 600,0 mF |
Risoluzione | 0,1 mF |
Precisione | solo come riferimento |
Protezione da sovratensione: 1.000 A AC/DC | |
 | |
Temperatura con termocoppia tipo K | |
Range di misura | -40.0 … 600,0 °C |
Risoluzione | 0,1 °C |
Precisione | ±(1,5% del valore + 3 °C) |
Range di misura | 600 … 1.000 °C |
Risoluzione | 1 °C |
Precisione | ±(1,5% del valore + 3 °C) |
Range di misura | -40,0 … 600,0 °F |
Risoluzione | 0,1 °F |
Precisione | ±(1,5% del valore + 5,4 °F) |
Range di misura | 600 … 1800 °F |
Risoluzione | 1 °F |
Precisione | ±(1,5% del valore + 5,4 °F) |
Range di misura | 245,0 … 600,0 K |
Risoluzione | 0,1 K |
Precisione | ±(1,5% del valore + 3 K) |
Range di misura | 600 … 1273 K |
Risoluzione | 1 K |
Precisione | ±(1,5% del valore + 3 K) |
Protezione da sovratensione: 1.000 A AC/DC | |
 | |
Test dei diodi | |
Corrente di test | <1,5 mA |
Tensione massima | 3,3 V DC |
 | |
Altre specifiche | |
Memoria | 16 gruppi, memoria totale di 100.000 valori |
Diametro pinza orizzontale | 38 mm |
Diametro pinza verticale | 63 mm |
Apertura pinza | 45 mm |
grado di protezione | IP65 |
Interfaccia | Bluetooth 4.0 |
Grado di inquinamento | 2 |
Categoria | CAT IV 600 V, CAT III 1000 V, CAT II 1500 V |
Altitudine di lavoro massima | 2.000 m / 6.562 ft |
Batteria | Litio, 7,4 V, 1.200 mAh |
Alimentazione caricabatteria | Input 100 … 240 V AC, 50 … 60 Hz Output 12 V DC, 2 A |
Tipo di presa per caricabateria | Europa, USA, Inghilterra, Cina |
Indicazione dello stato della batteria   | Si |
Spegnimento automatico | Disattivato, 15, 30 o 60 minuti |
Display | 2,36 ” TFT |
Aggiornamento display | 3 Hz |
Condizione di riferimento | 18 … 28 °C / 64 … 82 °F <80% U.R.senza condensazione |
Condizioni operative | 5 … 40 °C / 41 … 104 °F <80% U.R.senza condensazione |
Condizione di stoccaggio | -20 … 60 °C / -4 … 140 °F <80% U.R.senza condensazione |
Dimensioni | 275 x 100 x 45 mm |
Peso | 481 g |
1 x Termocoppia tipo K con adattatore
2 x Puntali
1 x Valigetta
1 x Batteria
1 x Caricabatteria
Istruzioni per l’uso (disponibili in Inglese, Italiano in traduzione)
ean |
---|
