Pinza amperometrica PCE-CM 3

80,90 IVA esclusa 98,70 IVA inclusa


COD: PCE-CM 3 Categoria:

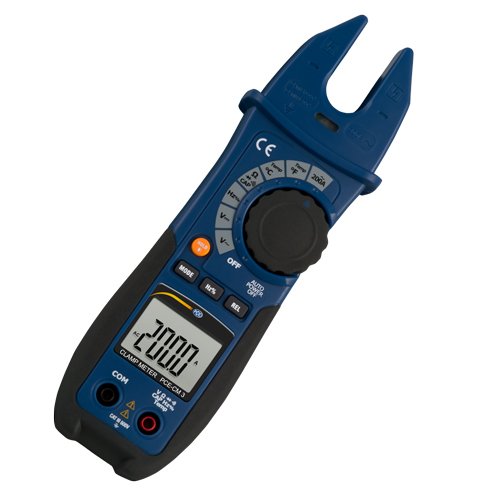

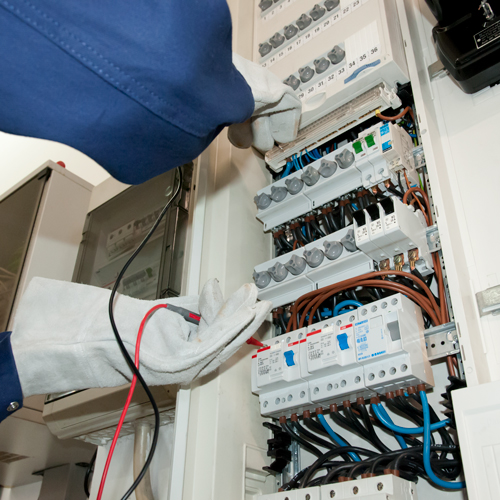

La pinza amperometrica a ganasce aperte è utilizzata per una misurazione rapida e semplice della corrente AC. Il misuratore ha una gamma da 0 a 200 ampere, con misure accurate indicate dal display LCD retroilluminato. È particolarmente adatto per misurare le correnti AC negli armadi di distribuzione e in qualsiasi circuito che non deve essere interrotto. Altre caratteristiche includono la capacità di misurare tensioni alternate o dirette fino a 600 volt, nonché resistenze, capacità e temperatura
Il formato compatto e robusto e lo scarso peso sono alcune delle caratteristiche della pinza amperometrica a ganasce aperte che la convertono in un’apparecchiatura ideale per qualsiasi installatore e tecnico di manutenzione.

– Pinza amperometrica fino a 200 a
– Formato compatto
– Struttura in plastica dura
– Funzione di multimetro
– alimentato a batterie
– Display LCD retroilluminato
Specifiche tecniche
Tensione continua
Range di misura Risoluzione Precisione
4 V DC 1 mV ±(1,2% del valore + 2 digit)
40 V DC 10 mV ±(1,5% del valore + 2 digit)
400 V DC 100 mV ±(1,5% del valore + 2 digit)
600 V DC 1 V ±(2% del valore + 2 digit)
Impedenza di ingresso 10 MΩ
Protezione da sovratensione 600 V DC / 600 V aC RMS

Tensione alternata
Range di misura Risoluzione Precisione
4 V aC 1 mV ±(1,5% del valore + 5 digit)
40 V aC 10 mV ±(1,5% del valore + 2 digit)
400 V aC 100 mV ±(1,5% del valore + 2 digit)
600 V aC 1 V ±(2% del valore + 2 digit)
Impedenza di ingresso 10 MΩ
Protezione da sovratensione 600 V DC / 600 V aC RMS
Range frequenza 50 a 400 Hz

Corrente alternata
Range di misura Risoluzione Precisione
200 a aC 100 ma ±(3,0% del valore + 5 digit)
Protezione da sovraccarico 200 a aC
Range frequenza 50 a 60 Hz

Resistenza
Range di misura Risoluzione Precisione
400 Ω 0,1 Ω ±(1% del valore + 4 digit)
4 kΩ 1 Ω ±(1,5% del valore + 4 digit)
40 kΩ 10 Ω ±(1,5% del valore + 4 digit)
400 kΩ 100 Ω ±(1,5% del valore + 4 digit)
4 MΩ 1 kΩ ±(2,5% del valore + 4 digit)
40 MΩ 10 kΩ ±(3,5% del valore + 4 digit)
Protezione da sovratensione 250 V DC / 250 aC RMS

Frequenza
Range di misura Risoluzione Precisione
40 Hz 0,01 Hz ±(1% del valore + 2 digit)
400 Hz 0,1 Hz ±(1,2% del valore + 2 digit)
4 KHz 1 Hz ±(1,2% del valore+ 2 digit)
40 KHz 10 Hz ±(1,2% del valore + 2 digit)
400 KHz 100 Hz ±(1,2% del valore + 2 digit)
10 MHz 1 KHz ±(1,2% del valore + 2 digit)
Sensibilità  di ingresso 10 mV RMS
Protezione da sovratensione 300 V DC / 300 aC RMS

Duty cycle
Range di misura Risoluzione Precisione
0,1% a 99,9% 0,1% ±1,2% del valore ± 2 digit
Sensibilità  di ingresso 1 V RMS
ampiezza di impulsi > 100 µs, <100 ms
Protezione da sovratensione 300 V DC / 300 aC RMS

Temperatura
Range di misura Risoluzione Precisione
-20 a 760 °C 0,1 °C / 1 °C ±(3% del valore + 5 °C)
4  a 1400 °F 0,1 °F / 1 °F ±(3% del valore + 8 °F)
Protezione da sovratensione 250 V DC / 250 aC RMS
Connessione termocoppia adattatore con connessione per tipo K

Capacità
Range di misura Risoluzione Precisione
4 nF 0,1 nF ±(5% del valore + 20 digit)
40 nF 1 nF ±(3% del valore + 5 digit)
400 nF 10 nF ±(3% del valore + 5 digit)
4 µF 100 nF ±(3% del valore + 5 digit)
40 µF 1 µF ±(3% del valore + 5 digit)
100 µF 10 µF ±(3% del valore + 10 digit)
Protezione da sovratensione 250 V DC / 250 aC RMS

Funzione di verifica Condizioni di prova Indicazione
Prova dei diodi Corrente di prova:
0,5 ma
Tensione inversa: 1,5V
Tensione diretta del diodo
Test di continuità Tensione circuito aperto: 0,5V Rumore con resistenza <50 Ω
Protezione da sovratensione 250 V DC / 250 aC RMS

Specifiche tecniche generali
apertura della pinza Ca. 17 mm
Display LCD retroilluminato di 4000 cifre
Test di continuità  Segnale acustico con resistenza inferiore a 50 Ω
Corrente di prova Ca. 0,5 ma
Tensione in circuito aperto < 2V DC
Indicazione dello stato della batteria Simbolo sul display quando la tensione è bassa
Indicazione overrange Si, il display indica "OL"
Frequenza di aggiornamento sul display    3 Hz
Sensore di temperatura Termocoppia tipo K
Impedenza di ingresso 10 MΩ
Condizioni operative 5 a 40 °C / 80% U.R., senza condensa
Condizioni di stoccaggio -20 a +60 °C / 80% U.R., senza condensa
altitudine massima operativa < 2000 m
alimentazione 2 x Batterie da 1,5V aaa
Spegnimento automatico 30 minuti
Sicurezza IEC1010-1 (2001)
CaT II 1000V
CaT III 600V
Grado di inquinamento 2

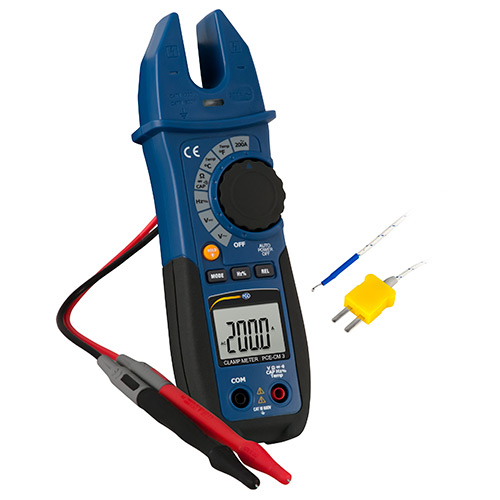

Contenuto della spedizione
1 x Pinza amperometrica a ganasce aperte PCE-CM 3,
2 x Cavi di prova,
2 x Puntali,
1 x adattatore per termocoppie,
1 x Termocoppia tipo K,
2 x Batterie da 1,5V aaa,
Istruzioni per l’uso (In Inglese)
