Multimetro PCE-BDM 20

Name: Multimetro PCE-BDM 20
SKU: PCE-BDM 20
Availability: BackOrder

COD: PCE-BDM 20

€166,90 IVA esclusa €203,62 IVA inclusa

Hai bisogno di aiuto? Chiamaci 049.2021144

Stampa

Segnala a un amico

Scheda tecnica

Prodotto acquistabile su ordinazione, contattaci per informazioni

Categoria: Prodotti chimici da laboratorio

Descrizione
Scheda tecnica

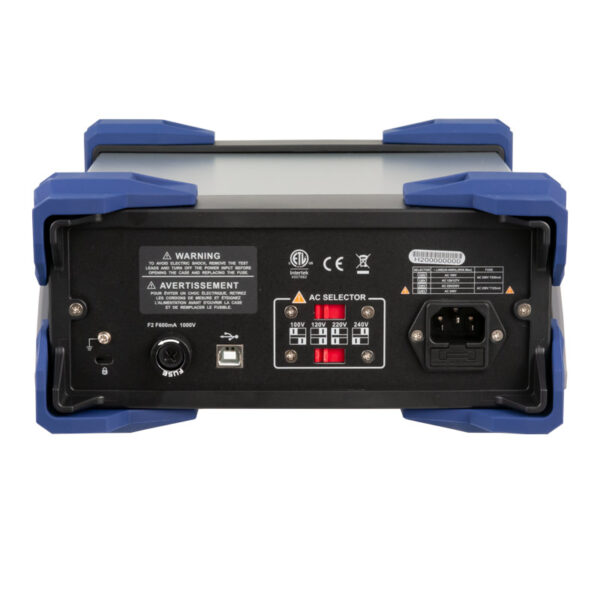

Un multimetro digitale per il tuo posto di lavoro è uno strumento che può misurare corrente, tensione e resistenza. Ha anche un sensore di temperatura con due fili in modo da poter monitorare contemporaneamente le temperature e la conducibilità. Questo dispositivo consente di eseguire vari tipi di misurazioni utilizzando l’interfaccia USB sul retro che lo collega al PC o al portatile. Il software fornisce un’analisi in tempo reale con grafici e tabelle, nonché un’opzione Pass/Fail se necessario! In base al valore di misura reale, il display del multimetro digitale indicherà "PaSS"Grazie a ciò, è possibile utilizzare questo multimetro digitale nel controllo di qualità .L’utente può utilizzare la maniglia di trasporto per posizionare il multimetro digitale in modo che la gestione sia ergonomica.La maniglia viene utilizzata anche per trasportare il multimetro digitale da un posto di lavoro all’altro.Il multimetro digitale ha i bordi gommati per proteggerlo da eventuali danni.

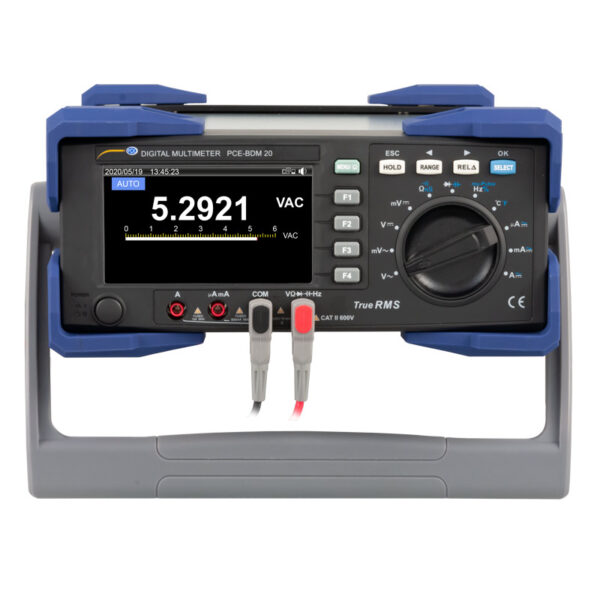

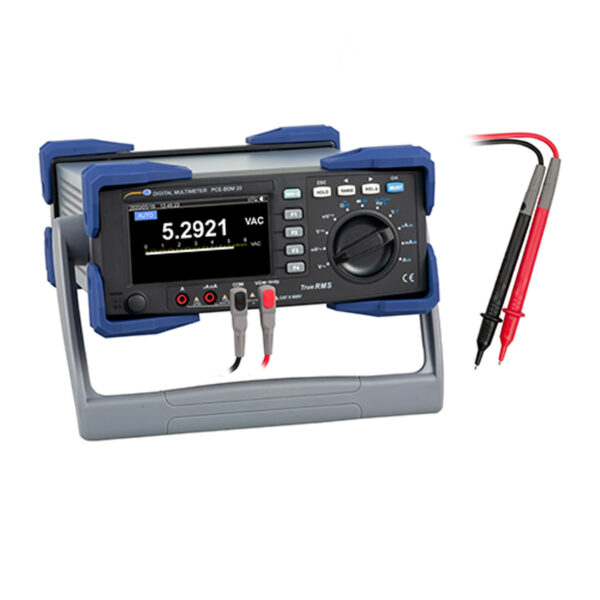

– Multimetro da banco con struttura rinforzata
– Interfaccia USB per collegamento a PC

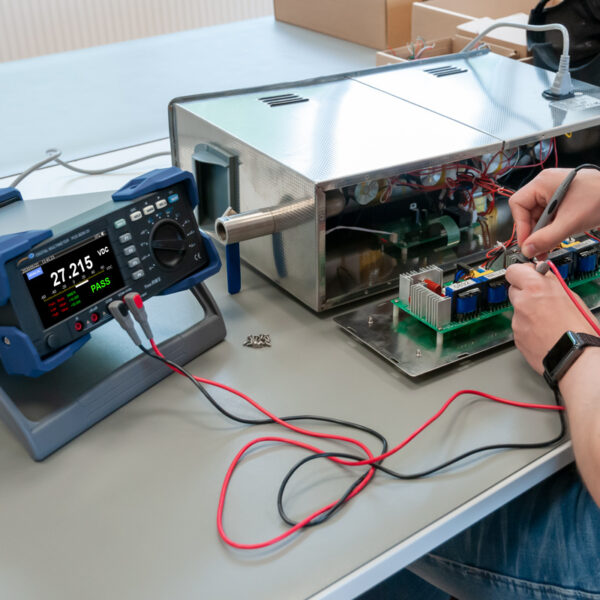

– Funzione PaSS/FaIL per il controllo di qualità
– ampie funzioni di misura
– Indicazione del valore in grafico a barre
– Interfaccia USB e software

Specifiche tecniche

Tensione alternata
Range	Risoluzione	Precisione
60 mV	0,001 mV	±(0,6% 60 digit) @ 45 Hz a 1 kHz
600 mV	0,01 mV	±(0,3 % 30 digit) @ 45 Hz a 1 kHz
6 V	0,0001 V	±(0,3% 30 digit) @ 45 Hz a 1 kHz
60 V	0,001 V	±(0,3% 30 digit) @ 45 Hz a 1 kHz
600 V	0,01 V	±(0,4% 30 digit) @ 45 Hz a 1 kHz
1000 V	0,1 V	±(0,6% 30 digit) @ 45 Hz a 1 kHz
Impedenza di ingresso: >10MΩ Protezione contro sovraccarico: 1000 V Indicazione: True RMS in un range tra 10 a 100 % del range corrispondente

Tensione continua
Range	Risoluzione	Precisione
60 mV	0,001 mV	±(0,025% + 20 digit)
600 mV	0,01 mV	±(0,025% + 5 digit)
6 V	0,0001 V	±(0,025% + 5 digit)
60 V	0,001 V	±(0,025% + 5 digit)
600 V	0,01 V	±(0,003% + 5 digit)
1000 V	0,1 V	±(0,003% + 5 digit)
Impedenza di ingresso: >10MΩ Protezione contro sovraccarico: 1000 V

Tensione alternata + tensione continua
Range	Risoluzione	Precisione
60 mV	0,001 mV	±(1% + 80 digit) @ 50 Hz a 1 kHz
600 mV	0,01 mV	±(1% + 80 digit) @ 50 Hz a 1 kHz
6 V	0,0001 V	±(1% + 80 digit) @ 50 Hz a 1 kHz
60 V	0,001 V	±(1% + 80 digit) @ 50 Hz a 1 kHz
600 V	0,01 V	±(1% + 80 digit) @ 50 Hz a 1 kHz
1000 V	0,1 V	±(1,2% + 80 digit) @ 50 Hz a 1 kHz
Impedenza di ingresso: >10MΩ Protezione contro sovraccarico: 1000 V Indicazione: True RMS in un range tra 10 a 100 % del range corrispondente

Corrente alternata
Range	Risoluzione	Precisione
600 µa	0,01 µa	±(0,6% + 40 digit) @ 45 Hz a 1 kHz
6000 µa	0,1 µa	±(0,6% + 20 digit) @ 45 Hz a 1 kHz
60 ma	0,001 ma	±(0,6% + 40 digit) @ 45 Hz a 1 kHz
600 ma	0,01 ma	±(0,6% + 20 digit) @ 45 Hz a 1 kHz
10 a	0,001 a	±(1% + 20 digit) @ 45 Hz a 1 kHz
Indicazione: True RMS in un range tra 10 a 100 % del range corrispondente Protezione contro sovraccarico: Misura µa e ma: Cortocircuito fusibile F 0,6 a 1000 V Ø6 x 32 mm Misure 10 a: F 11 a 1000 V Ø 10 x 38 mm Con misura vicina a 20 a il tempo di misura non deve superare i 30 secondi. Dopo la misura è necessario che il dispositivo riposi per 10 minuti.

Corrente continua
Range	Risoluzione	Precisione
600 µa	0,01 µa	±(0,8% + 20 digit)
6000 µa	0,1 µa	±(0,8% + 10 digit)
60 ma	0,001 ma	±(0,8% + 20 digit)
600 ma	0,01 ma	±(0,15% + 10 digit)
10 a	0,001 a	±(0,5% + 10 digit)
Protezione contro sovraccarico: Misura µa e ma: Cortocircuito fusibile F 0,6 a 1000 V Ø6 x 32 mm Misura 10 a: F 11 a 1000 V Ø10 x 38 mm Con una misura prossima a 20 a il tempo di misura non deve superare i 30 secondi. Dopo la misura è necessario che il dispositivo riposi per 10 minuti.

Corrente alternata + corrente continua
Range	Risoluzione	Precisione
600 µa	0,01 µa	±(0,8% + 40 digit) @ 50 Hz a 1 kHz
6000 µa	0,1 µa	±(0,8% + 20 digit) @ 50 Hz a 1 kHz
60 ma	0,001 ma	±(0,8% + 40 digit) @ 50 Hz a 1 kHz
600 ma	0,01 ma	±(0,8% + 20 digit) @ 50 Hz a 1 kHz
10 a	0,001 a	±(1,2% + 20 digit) @ 50 Hz a 1 kHz
Indicazione: True RMS in un range tra 10 a 100 % del range corrispondente Protezione contro sovraccarico: Misura µa e ma: Cortocircuito fusibile F 0,6 a 1000 V Ø6 x 32 mm Misura 10 a: F 11 a 1000 V Ø 10 x 38 mm Con una misura prossima a 20 a il tempo di misura non deve superare i 30 secondi. Dopo la misura è necessario che il dispositivo riposi per 10 minuti.

Resistenza
Range	Risoluzione	Precisione
600 Ω	0,01Ω	In modalità REL: ±(0,05% + 10 digit)
6 kΩ	0,0001 kΩ	±(0,05% + 2 digit)
60 kΩ	0,001 kΩ	±(0,05% + 2 digit)
600 kΩ	0,01 kΩ	±(0,05% + 2 digit)
6 MΩ	0,0001 MΩ	±(0,3% + 10 digit)
60 MΩ	0,001 MΩ	±(2% +10 digit)
Protezione contro sovraccarico: 1000 V In un range di 60 MΩ l’umidità ambientale dovrebbe essere inferiore a 50 %.

Conduttività
Range	Risoluzione	Precisione
60 nS	0,01 nS	±(2% + 10 digit)
Protezione contro sovraccarico: 1000 V In tutto il range l’umidità ambientale dovrebbe essere inferiore a 50 %.

Capacità
Range	Risoluzione	Precisione
6 nF	0,001 nF	±(3% + 10 digit)
60 nF	0,01 nF	±(2,5% + 5 digit)
600 nF	0,1 nF	±(2% + 5 digit)
6 μF	0,001 μF	±(2% + 5 digit)
60 μF	0,01 μF	±(2% + 5 digit)
600 μF	0,1 μF	±(2% + 5 digit)
6 mF	1 μF	±(5% + 5 digit)
60 mF	10 μF	Solo come riferimento
Protezione contro sovraccarico: 1000 V

Temperatura
Range	Risoluzione	Precisione
-40 a 40 °C	1 °C	±(2,0% + 30 digit)
40 a 400 °C	1 °C	±(1,0% + 30 digit)
100 a 1000 °C	1 °C	±2,5%
-40 a 104 °F	1 °F	±(2,5% + 50 digit)
104 a 752 °F	1 °F	±(1,5% + 50 digit)
752 a 1832 °F	1 °F	±2,5%
Protezione contro sovraccarico: 1000 V Misura della temperatura in due canali Sensore di temperatura: Tipo K, solo applicabile per misure di temperatura inferiori a 230 °C

Frequenza
Range	Risoluzione	Precisione
60 Hz	0,001 Hz	±(0,02% + 8 digit)
600 Hz	0,01 Hz	±(0,01% + 5 digit)
6 kHz	0,0001 kHz	±(0,01% + 5 digit)
60 kHz	0,00 1kHz	±(0,01% + 5 digit)
600 kHz	0,01 kHz	±(0,01% + 5 digit)
6 MHz	0,0001 MHz	±(0,01% + 5 digit)
60 MHz	0,00 1MHz	±(0,01% + 5 digit)
Protezione contro sovraccarico: 1000 V ampiezza di ingresso: 10 Hz a 30 MHz: 600 mV< a <30 Vrm, >30 MHz: non specificato

Duty Cycle
Range	Risoluzione	Precisione
10 a 90% @ (10Hz a 2kHz)	0,01%	±(1,2% + 30 digit)
Protezione contro sovraccarico: 1000 V Tempo di ascesa: <1 µs, il segnale è centrato nel livello di attivazione

ampiezza dell’impulso
Range	Risoluzione	Precisione
250 mS	0,001 a 0,1 mS	±(1,2% + 30 digit)
Protezione contro sovraccarico: 1000 V Tempo di ascesa: <1 µs, il segnale è centrato nel livello di attivazione 10 Hz a 200 kHz: larghezza di impulso >2 µs Il range degli impulsi è limitato dalla frequenza del segnale

Test di continuità
Risoluzione	Descrizione della funzione
0,01 Ω	allarme cortocircuito: da <10 Ω, l’allarme si disattiva a partire da >50 Ω
Protezione contro sovraccarico: 1000 V

Test dei diodi
Risoluzione	Descrizione della funzione
0,0001 V	La tensione a vuoto è di circa 3 V e la caduta di tensione della transizione PN è <3 V. Un segnale acustico continuo indica il cortocircuito della transizione PN. Una tensione tipica di una transizione PN di silicio è di 0,5 a 0,8 V.
Protezione contra sovratensione: 1000 V

Ulteriori specifiche sulla precisione sono disponibili nel manuale di istruzioni.

altre specifiche

Interfaccia

USB

alimentazione

100 a 240 V, regolabile

Condizioni operative

23 Â°C Â±5 Â°C, <75% U.R.

Dimensioni

310 x 240 x 120 mm

Peso

3713 g

Contenuto della spedizione

1 x Multimetro digitale PCE-BDM 20,
1 x Cavo USB,
1 x adattatore di collegamento per termocoppie,
2 x Termocoppie tipo K,
1 x Software,
2 x Pinze a coccodrillo,
1 x Cavo di alimentazione,
Istruzioni per l’uso (Disponibili in Inglese, Italiano in traduzione)

Scarica scheda/manuale in PDF
