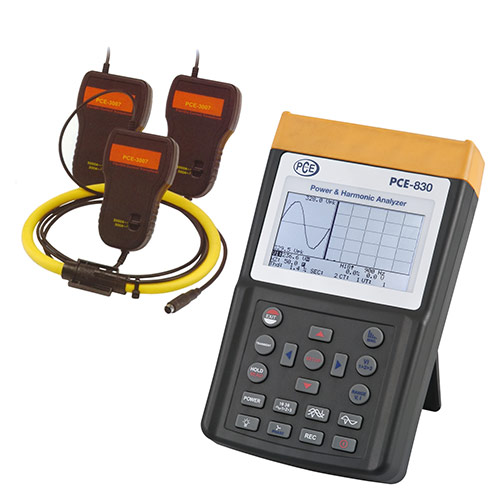

Misuratore potenza PCE-830-3

€2.288,90 IVA esclusa €2.792,46 IVA inclusa


COD: PCE-830-3 Categoria:

Un misuratore di potenza trifase, un misuratore di energia e un analizzatore di armoniche che non solo rileva misure normali come tensione, corrente e frequenza, ma indica anche valori armonici secondo la norma EN50160. Può rilevare le interferenze nella rete come interruzioni o transitori (a partire da 16 microsecondi). È possibile monitorare fino a 35 parametri contemporaneamente sul suo display LCD che mostra un meraviglioso contrasto e un bellissimo sfondo a matrice di punti. Nella modalità  di registrazione dati, questo misuratore di potenza e armoniche può memorizzare fino a 17.470 valori di misura (3 fasi / 4 cavi), nel caso pià semplice fino a 52.400 valori di misura (1 fase / 2 cavi), ripartiti tra 85 registrazioni.Tutto questo fa si che il misuratore di potenza e armoniche PCE-830-3 possa essere utilizzato per analisi di lunga durata.I valori di misura ottenuti possono essere inviati al PC ed essere processati con il software di analisi corrispondente.Nella confezione troverà  tutto ciò che è necessario per effettuare le misure e le analisi (incluso il software e il cavo dati).Il misuratore di potenza e armoniche viene inviato con certificato di fabbrica, opzionalmente può essere certificato in laboratorio secondo la normativa ISO.

– analisi di rete trifase / 4 cavi, 3 fasi / 3 cavi, 1 fase / 2 cavi, 1 fase / 3 cavi
– Misura del valore effettivo reale (V 123 e I 123 )
– Misura della potenza attiva (W, KW, MW, GW)
– Misura della potenza apparente e reattiva (KVa, KVaR)
– Fattore di potenza (PF), angolo di fase (Φ)
– Misura di energia e lavoro (Wh, KWh, KVaRh, PFh)
– Misure di corrente da 0,1 ma a 3000 a, consente p.e. di analizzare la necessità  di
   riserva di potenza di una fabbrica
– ampio display LCD che mostra fino a 35 parametri simultaneamente (3P4W [=3 fasi /4
   cavi])
– Condizioni CT (1 a 600) e PT (1 a 3000) programmabili
– Indicazione delle forme di onda di corrente e tensione sovrapposta
– Memoria da 512 KB con intervalli di registrazione programmabili (frequenza di
   campionamento da 2 a 3000 secondi, 17.470 valori usando il sistema trifase / 4 cavi)
– Indicazione delle forme di onda, parametri di rendimento e distorsioni armoniche
– ampio display LCD, matrice a punti illuminata
– Potenza media (aD in W, KW, MW)
– Potenza massima (MD in W, KW, MW) con il periodo programmabile
– analisi delle distorsioni armoniche fino al 99 ° ordine di curvatura
– Indicazione nel display fino alla 50 ª forma d’onda armonica
– Indicazione della forma d’onda con valore massimo (1024 valori di misura / periodi)
– analisi delle distorsioni assolute (%THD-F)
– Diagramma di equilibrio grafico con parametri del sistema trifase
– Rileva fino a 28 transitori (tempo e cicli) con soglia programmabile (%)
– Relazione trifase per tensione o corrente asimmetrica (VUR)
– Fattore trifase di tensione o corrente asimmetrica (d0%, d2%)
– Interfaccia USB isolata otticamente
– Temporizzatore e calendario integrato per la registrazione dei dati
– Diametro massimo del cavo elettrico per la pinza amperometrica: PCE-6801 ca. 30mm,
   PCE-6802 ca. 55mm, PCE-3007 ca. 170mm
Specifiche tecniche
Valori di misura Range di misura / Risoluzione / Precisione
Watt aC (50 o 60 Hz, PF 0,5 fino a 1) 10,0 a 999,9 W / 0,1 W / ±1% del range di misura
1,000 a 9,999 kW / 0,001 kW / ±1% del range di misura
10,00 a 99,99 kW / 0,01 kW / ±1% del range di misura
100,0 a 999,9 kW / 0,1 kW / ±1% del range di misura
1000 a 9999 kW / 1 kW / ±1% del range di misura
Corrente aC (50 o 60 Hz, selezione range automatica, TRMS) 0 a 300 a / 0,1 a / ±1,0 % del range di misura
300,0 a 999,9 a / 0,1 a / ±1,0 % del range di misura
1000 a 3000 a / 1a / ±1,0 % del range di misura
Tensione aC (50 o 60 Hz, TRMS) 20,0 a 500,0 V / 0,1 V / ±0,5 % ±5 digit
(fase contro presa a terra)
20,0 a 600,0 V / 0,1 V / ±0,5 % ±5 digit
(fase contro fase)
Distorsioni armoniche della tensione aC 1 a 20 º / 0,1 % / ±1,0 %
21 a 49 º / 0,1 % / 4 % del valore di misura ±2,0 %
50 a 99 º / 0,1 % / 6 % del valore di misura ±2,0 %
armoniche della corrente aC in % 1 a 10 º / 0,1 % / ±2 %
21 a 49 º / 0,1 % / ±6 %
50 a 99 º / 0,1 % / ±10 %
Fattore di potenza (PF) 0,000 a 1,000 / 0,001 / ±0,04
angolo di sfasamento (Phi) 0 ° a 180 ° / 0,1 ° / ±2 °
Distorsione armonica totale 0,0 a 20,0 % / 0,1 % / ±2 %
20,0 a 100 % / 0,1 % / ±6 % del valore di misura ±1 %
100 a 999,9 % / 0,1 % / ±10 % del valore di misura ±1 %
Misura massima in tensione e corrente aC 50Hz / 19 µS / ±5 % ±30 digit
60Hz / 16 µS / ±5 % ±30 digit
Misura del valore pià alto in tensione e corrente aC 1,00 a 99,99 / 0,01 / ±5 % ±30 digit
Range frequenza in modo automatico 45 a 65 Hz / 0,1Hz / 0,1Hz
Memoria 512 kB (non è memoria volatile) per un massimo di 52.420 valori di misura effettuando una misura di 1 fase/2 cavi
Interfaccia USB (isolata otticamente)
Software e cavo dati Entrambi nella confezione, adatto per Windows 2000, XP, etca
Display LCD retroilluminato, con matrice a punti
alimentazione 8 x 1,5V tipo aa (Mignon)
Dimensioni 257 x 155 x 57 mm
Peso 1160g
Condizioni operative Max. 85 % di umidità  relativa / -10 a +50 ºC
Tipo di protezione / normative IEC 61010, 600 V/CaT III
Set 3:
PCE-830-3 + pinza amperometrica flessibile PCE-3007 (3000a)
– Rilevazione cavo elettrico: diametro 170 mm
– Raggio di curvatura minimo: 35 mm
– Lunghezza del cavo elettrico di misura: 610 mm
– Diametro del cavo elettrico di misura: 14 mm
– Dimensioni (Box): 130 x 80 x 43 mm
– Peso: 410g
Contenuto della spedizione
1 x Misuratore di potenza PCE-830-3,
3 x Pinze amperometriche PCE-3007,
4 x Morsetti isolati,
4 x Linee di verifica di sicurezza da 3m,
8 x Batterie,
1 x alimentatore,
1 x Valigetta,
1 x Cavo USB per PC,
1 x Software (inglese),
Istruzioni per l’uso
Scarica scheda/manuale in PDF
Scarica scheda/manuale in PDF
