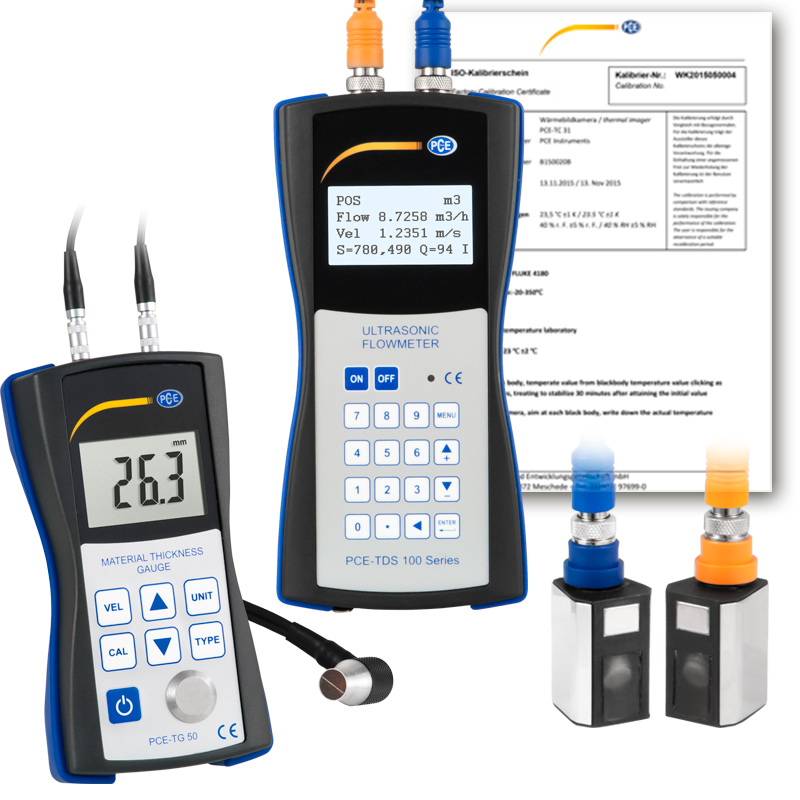

Misuratore HVAC PCE-TDS 100HS-ICA + Spessimetro PCE-TG 50-ICA (Cert. ISO incl.)

2.289,90 IVA esclusa 2.793,68 IVA inclusa


COD: PCE-TDS 100HS-TG50-ICA Categoria:

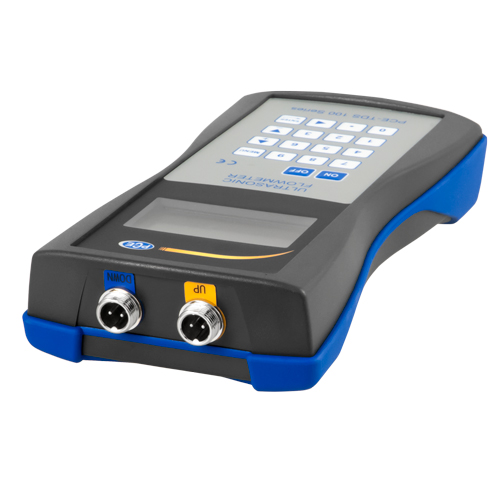

Misuratore HVaC per tubi di varie dimensioninIl contatore HVaC è utilizzato per misurazioni di controllo o rilevamento rapido del flusso in un tubo, rendendolo un sistema di misurazione portatile e facile da installare. Il principio di funzionamento dell’HVAC si basa sulla metodologia del tempo di transito – più traffico passa attraverso di esso, più differenza ci sarà tra l’ingresso e l’uscita. Ci sono anche sensori non distruttivi collocati sui tubi che possono misurare rapidamente quanto traffico passa attraverso di essi senza causare danni al loro interno. Il misuratore di portata utilizza questo effetto per determinare la velocita del flusso e la portata.I trasduttori elettroacustici ricevono ed emettono brevi impulsi ultrasonici attraverso il fluido che scorre nella tubazione.I trasduttori sono posizionati nella direzione longitudinale offset su entrambi i lati del tubo da misurare.In poco tempo il display indica la portata.Il misuratore HVaC può essere utilizzato su tubi in metallo, plastica e gomma.
Liquidi che possono essere misurati
acetato, acetone, olio di arachidi, olio di semi di lino, olio di oliva, olio di motore, olio di paraffina, olio di silicone, olio di trasformazione, alcool, alcool etilico, alcool metilico, ammoniaca, anilina, benzene, cloroformio, etanolo, etere, etere etilico, glicole etilenico, diesel, benzina, glicerina, glicole, isobutanolo, isopentano, lubrificante, metanolo, pentano, petrolio, 1-propanolo, cherosene, refrigerante, tricloroetilene, 1,1,1-tricloroetano trementina, acqua distillata, acqua salata.
Spessimetro per materiali a ultrasuoni tra 1,2 a 200 mm / Piastra di calibrazione inclusa / Cavo interfaccia e software (opzionale) / Impostazione della velocità  degli ultrasuoni

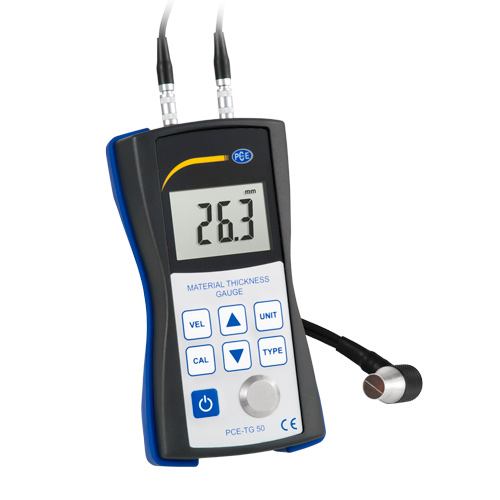

Lo spessimetro per materiali è uno strumento compatto per la misura di metalli, vetro e plastica omogenei.Questo spessimetro per materiali utilizza una sonda esterna che invia le onde ultrasoniche per penetrare il materiale da testare.Poichà gli ultrasuoni si propagano a velocità  diverse a seconda del tipo di materiale, è possibile regolare la velocità  appropriata.Con questo dispositivo si misura in pochi secondi lo spessore di materiali come metalli, vetro, plastica e altri materiali omogenei.Lo spessimetro per materiali è molto facile da usare.Ha 7 tasti.Include anche una piastra di calibrazione per calibrare il dispositivo in loco.Il software opzionale consente di trasferire i valori di misura al PC per successive analisi.Il software consente inoltre di esportare i dati in Excel.

Certificazioni ISO incluse
Misuratore HVaC
– Installazione senza interruzione del processo
– Montaggio semplice
– Preciso e affidabile
– Senza perdita di pressione
– Senza manutenzione, senza parti mobili
– Senza pericolo di usura
– Misuratore portatile per misure di controllo
Spessimetri per materiali a ultrasuoni

– Impostazione della velocità  degli ultrasuoni (per vari tipi di materiale)
– Misura spessori tra 1,2 fino a 200,00 mm
– Piastra di calibrazione integrata
– Valigetta per trasporto inclusa
Misuratore HVaC
Range di misura -32 a +32 m/s
Risoluzione 0,0001 m/s
Precisione per DN ≥ 50 mm    ±1,5% del valore di misura
Precisione per DN < 50 mm ±3,5% del valore di misura
Riproducibilità  ±1,0% del valore di misura
Sostanze Qualsiasi liquido con un’impurità  inferiore al 5% e una portata superiore a 0,03 m ³/h

Unità di misura Metro cubo [m ³]
Litro [l]
Gallone (USa) [gal]
Gallone Imperiale (UK) [igl]
Milioni di galloni USa [mgl]
Piedi cubi [cf]
Barile (USa) [bal]
Barile Imperiale (UK) [ib]
Barile di petrolio [ob]
Tempo di regolazione Per giorno [/ d]
per ora [/ h]
per minuto [/ m]
e per secondo [/ s]

Memoria 1.800 valori
Interfaccia USB (per la misura e la lettura in linea della memoria interna)
Grado di protezione IP52
alimentazione 3 x Batterie aaa Ni-H / 2100 mah (con carica completa, 12 ore operative)
Caricatore 100 .. 240 V/aC 50-60Hz
Dimensioni 214 x 104 x 40 mm
Peso 450 g

Dimensioni del tubo DN 20 a 108 mm
Temperatura -30 a 160 ºC
Dimensioni del sensore 45 x 30 x 30 mm
Peso del sensore 75 g
Installazione del sensore V, (N,W)
Cavo di collegamento Circa 5 m

Spessimetro per materiali a ultrasuoni
Range di misura 1,2 a 200,00 mm (acciaio)
Precisione ±0,5% del valore di misura ±0,1 mm
Risoluzione 0,1 mm
Velocità  degli ultrasuoni 800 a 9950 m/s
Unità  di misura mm / pollici (commutabile)
alimentazione 3 x Batterie 1,5V aaa
Piastra di calibrazione 5,0 mm (integrato)
Uscita dati Interfaccia RS-232
Sensore Frequenza: 5 MHz
Superficie: à˜8 mm; Superficie di appoggio: à˜10,2 mm
Testina: à˜15,4 mm
Display LCD, 4 digit
Condizioni operative Temperatura: -10 a +50 °C
Umidità  relativa: <80% U.R.
Temperatura del materiale 0 a +50 °C (continuo)
+50 a +85 °C (durante 5 minuti; dopo raffreddamento di 30 minuti, inferiore a +50 °C)
Dimensioni Strumento portatile: 142 x 77 x 40 mm
Peso 265 g (sensore e batterie incluse)
Contenuto della spedizione
1 x Misuratore HVaC PCE-TDS 100HS- ­ICa

2 x Sensori di portata TDS-S1 (DN 20 a 108 mm)
2 x Cavo di collegamento 5 m
2 x Cinghie di fissaggio
1 x Caricabatteria
2 x Gel di accoppiamento
1 x Metro a nastro
1 x Spessimetro per materiali a ultrasuoni PCE-TG 50-ICa

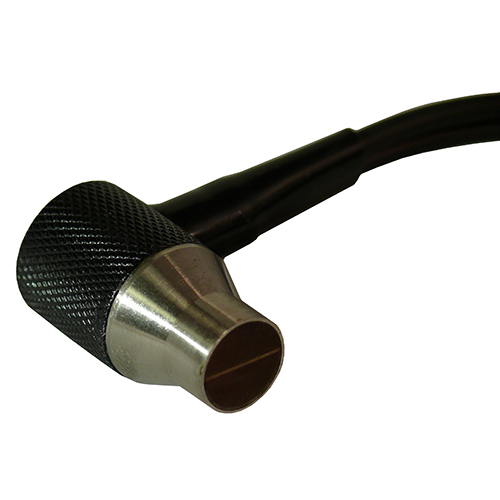

1 x Sensore di spessore a ultrasuoni
3 x Batterie aaa

2 x Valigetta per trasporto
1 x Certificazione ISO per PCE-TDS 100 (Inglese/Tedesco; 2 diversi diametri di tubo e una velocità  ciascuno)
1 x Certificazione ISO per PCE-TG 50 (Inglese/Tedesco; 5 punti: 5, 10, 20, 50, 100 mm)
2 x Istruzioni per l’uso (disponibili in download)
