Misuratore HVAC PCE-TDS 100HS+-ICA (Certificazione ISO inclusa)

2.709,90 IVA esclusa 3.306,08 IVA inclusa


COD: PCE-TDS 100HS+-ICA Categoria:

Il misuratore HVaC è uno strumento di misurazione portatile e facile da usare. Può essere utilizzato per la misurazione del flusso o per misure di controllo. La metodologia del tempo di transito permette di misurare liquidi il più omogenei possibile, il che aiuta quando si tratta di tubazioni sia di liquidi che di gas in tubi di diametro da 20 a 100 mm. Un sistema semplice con certificazione ISO inclusa! Il principio del misuratore HVaC è molto semplice: Misurare in diagonale su un tubo richiede meno tempo che se si misurasse contro il flusso, perché ci sono più ostacoli che sono stati rimossi facendo così – come le bolle d’aria – rendendo la lettura più facile e più affidabile! Il misuratore HVaC utilizza questo effetto per determinare la velocità  e la portata del flusso.I trasduttori elettro-acustici ricevono ed emettono brevi impulsi ultrasonici attraverso il fluido che scorre nel tubo.I trasduttori sono posizionati in verticale in modo sfalsato su entrambi i lati del tubo da misurare.I sensori non distruttivi sono posizionati sul tubo e fissati ad esempio con una flangia.Il misuratore HVaC può essere utilizzato su tubi di metallo, plastica e gomma.
Liquidi misurabili
acetato, acetone, olio di arachidi, olio di lino, olio d’oliva, olio motore, olio di paraffina, olio di silicone, olio per trasformatori, alcool, alcool etilico, alcool metilico, ammoniaca, anilina, benzene, butirrato, cloroformio, etanolo, etere, etere etilico, glicole etilenico, freon R12, diesel, benzina, glicerina, glicole, isobutanolo, isopentano, lubrificante, metanolo, pentano, petrolio, 1-propanolo, cherosene, refrigerante, tricloroetilene, 1,1,1-tricloroetano, terpentina, acqua distillata, acqua salata.

Certificazione ISO inclusa
– Ideale per aggiornamento dell’impianto
– Installazione senza interruzione del processo
– Facile montaggio
– Preciso e affidabile
– Senza perdita di pressione
– Libero da manutenzione, senza componenti mobili
– Senza usura
– Misuratore portatile per misure di controllo
Range di misura -32 a +32 m/s
Risoluzione 0,0001 m/s
Precisione per DN ≥ 50 mm ±3,5% del valore di misura
Precisione per DN < 50 mm ±1,0% del valore di misura
Riproducibilità  ±1,0% del valore di misura
Sostanze Qualsiasi liquido con impurità  inferiore a <5% e un flusso superiore a 0,03 m ³/h

Unità  di misura della portata Metro cubo [m ³]
Litro [l]
Gallone (USa) [gal]
Gallone imperiale (Regno Unito) [igl]
Milioni di galloni USa [mgl]
Piedi cubi [cf]
Barrel (USa) [bal]
Imperial Barrel (Regno Unito) [ib]
Barile di petrolio [ob]
Tempo di impostazione al giorno [/d]
all’ora [/h]
al minuto [/m]
al secondo [/s]

Datalogger 1.800 valori
Interfaccia USB (per la misurazione e lettura online della memoria interna)
Grado di protezione IP52
alimentazione 3 x Batterie aaa Ni-H / 2100 mah (con carica completa 12 ore operative)
Caricabatteria 100 .. 240 V/aC 50-60Hz
Dimensioni 214 x 104 x 40 mm
Peso 450 g

Sensore ampiezza nominale DN 15 a 100 mm, 20 a 108 mm
Temperatura operativa -30 a 160 ºC
Dimensioni del sensore 45 x 30 x 30 mm
Peso del sensore 75 g

Specifiche del software di analisi
– Unità  di misura della potenza W, kW, MW, J/h, kJ/h, MJ/h, Btu/h, kBtu/h, MBtu/h
– Unità  di misura dell’energia J, kJ, MJ, Wh, kWh, MWh, Btu, kBtu, MBtu
– Visualizzazione grafica di: flusso, temperatura di mandata, temperatura di ritorno, potenza termica e quantità di calore

– Visualizzazione tabella di mandata, temperatura di mandata, temperatura di ritorno
– Modalità  di misurazione mobile e fissa
– Registrazione dei dati in tempo reale con durata illimitata (la capacità  di memoria del PC può limitarla)
– Funzione di esportazione dati
– Guida all’utilizzo del software con istruzioni per la configurazione progressiva di dispositivi e software

Specifiche tecniche del termometro con datalogger PCE-T 330
Range di misura termocoppia tipo K    -200 a +1370 °C
Risoluzione 0,01 °C
Precisione* ±(0,3% del valore +0,40) °C*

Range di misura termocoppia tipo T -200 a +400 °C
Risoluzione 0,01 °C
Precisione* ±(0,3% del valore +0,40) °C*

Range di misura termocoppia tipo J -200 a +1200 °C
Risoluzione 0,01 °C
Precisione* ±(0,3% del valore +0,40) °C*

Frequenza di campionamento 2/s
Temperatura operativa -10 a +50 °C
Temperatura di stoccaggio -20 a +60 °C (senza batteria)
alimentazione 3 x Batterie 1,2 V aaa
Durata della batteria Circa 190 h (senza retroilluminazione, capacità  della batteria 1200 mah, temperatura ambientale 25 °C)
Grado di protezione IP52 (con la custodia e la termocoppia collegata)
Norma/Certificazione CE/EMC ROHS

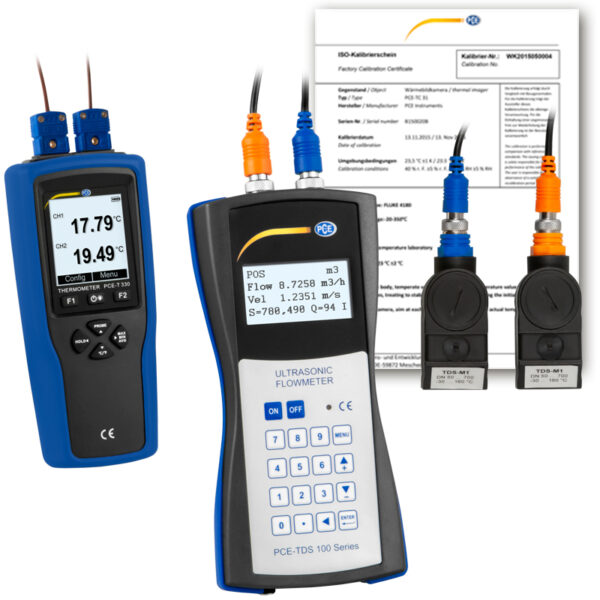

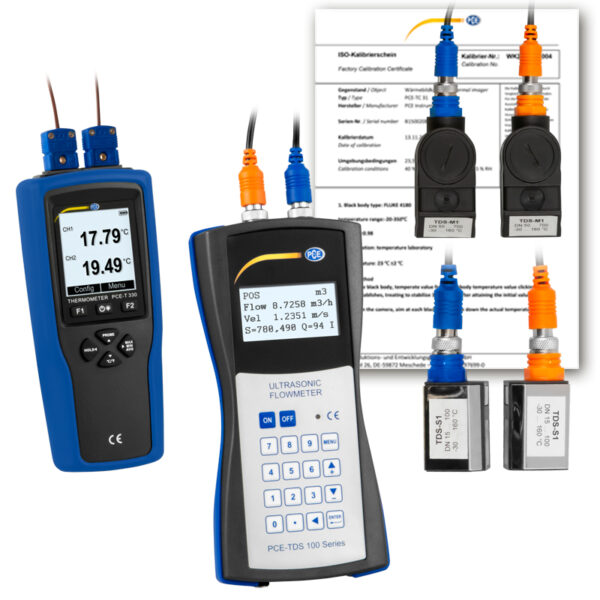

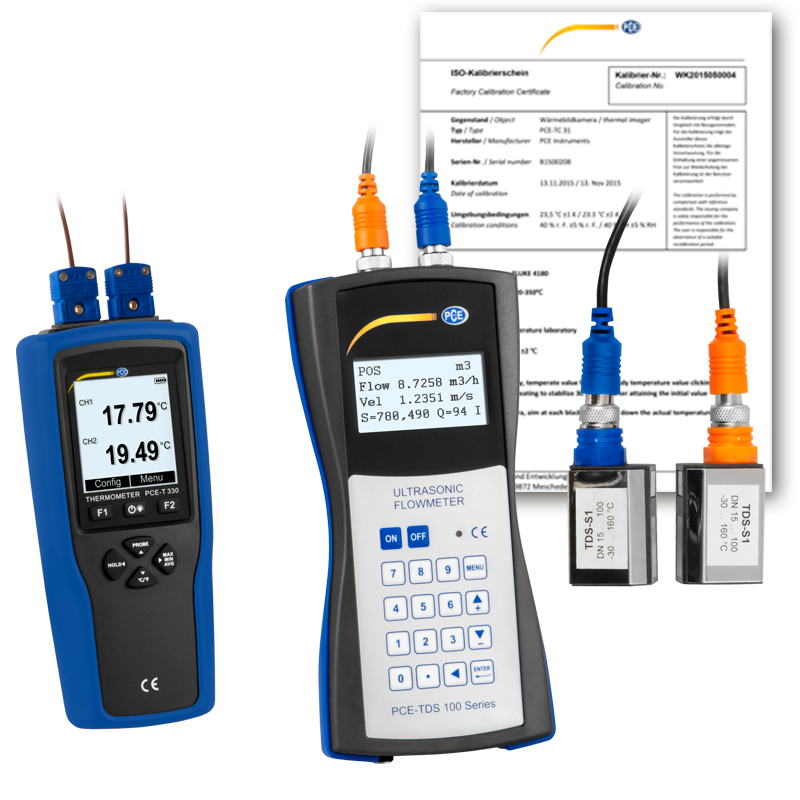

Contenuto della spedizione
1 x Misuratore HVaC PCE-TDS 100HS+-ICa
1 x Termometro con datalogger a 2 canali PCE-T 330
1 x Software di analisi per il calcolo della quantità  e della produzione di calore

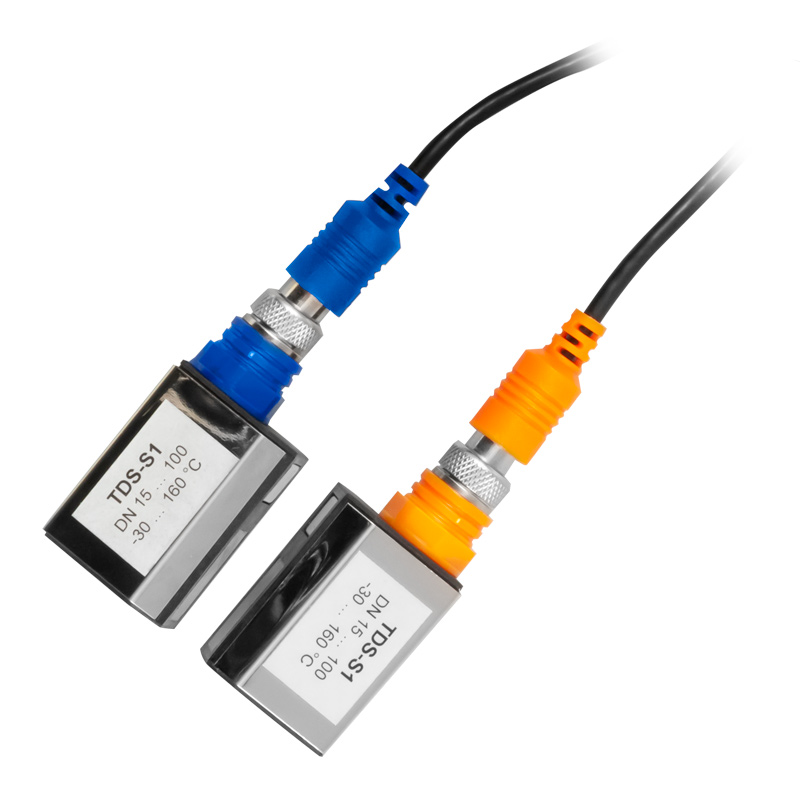

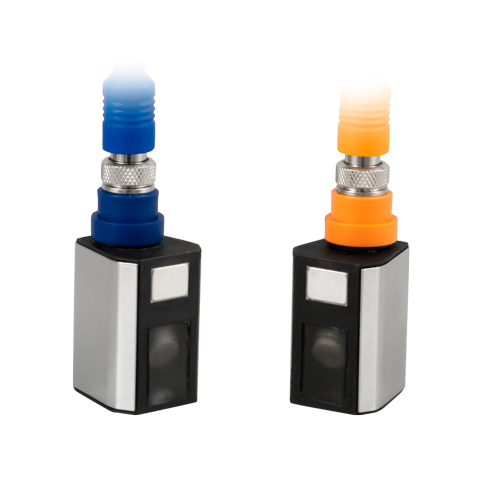

2 x Sensori TDS-S1
2 x Sensore di temperatura a contatto per tubazioni TF-Ra330 (1 m)
2 x Prolunga da 5 m
2 x Strisce di velcro
1 x alimentatore
1 x Gel di accoppiamento
1 x Metro a nastro
1 x Valigetta per trasporto
1 x Certificazione ISO per PCE-TDS 100 (Inglese/Tedesco; 2 diversi diametri di tubo e una velocità  ciascuno)
1 x Certificazione ISO per PCE-T 330 (Inglese/Tedesco)
Istruzioni per l’uso (disponibili in download)
