Dispositivo di test/misura EV PCE-EVSE-KIT2

Il PCE-ITE 50 è un solido tester per installazioni con ampio display LCD TFT a colori da 3,5″. Oltre alle varie modalità di misura come la resistenza di isolamento, resistenza di terra, impedenza del circuito, tensione, misura a bassa impedenza e test RCD, il tester per installazioni PCE ITE 50 offre la possibilità di effettuare una buona documentazione dei risultati con relative foto. Con il tester per installazioni PCE-ITE 50 è possibile garantire che gli impianti fissi siano installati in modo sicuro e corretto.

Grazie al doppio display, ai simboli intuitivi e all’angolo di visione elevato, è possibile eseguire comodamente e rapidamente tutte le misure. Con la misura a bassa resistenza del tester per installazioni PCE-ITE 50, è possibile controllare i circuiti di terra, i binari di equalizzazione del potenziale e i conduttori di protezione per bassa impedenza. Il range di misura per la misura a bassa resistenza con il tester per installazioni PCE-ITE 50 è nell’intervallo 0 – 2000 Ω con una risoluzione di 0,001 – 1 Ω. La misura più importante del tester per installazioni PCE-ITE 50 è la misura della resistenza di isolamento. I cavi elettrici vengono posti sotto tensione durante la misura dell’isolamento per rilevare correnti di dispersione che generano calore nel materiale. Nella maggior parte dei casi, la dispersione di corrente è minima e non viene rilevata dai dispositivi di protezione e nel peggiore dei casi possono provocare un incendio.

Il tester per installazioni PCE-ITE 50 può eseguire misure di impianti con una tensione di prova da 125 V, 250 V, 500 V o 1.000 V. La corrente di carico è in ogni caso 1 mA. Il tester per installazioni PCE-ITE 50 è indipendente dalla rete elettrica. Al fine di portare tutti i sistemi e circuiti del sistema di alimentazione a un potenziale comune (riferimento di massa o potenziale riferimento) e per garantire una protezione da correnti di cortocircuito e sovratensioni, la resistenza di terra dovrebbe essere a bassa impedenza. Con un range di misura tra 0 … 2000 Ω e con una risoluzione tra 0,01 … 1 Ω, il tester per installazioni offre tutti i prerequisiti per una misura significativa della resistenza di terra.

Dispositivo di test/misura EV per prese tipo 1 e 2 / Simulazione PP e CP / Connessione per prese di sicurezza / Connessione diretta dei vari connettori

L’elettromobilità è sempre più presente. Un importante fattore è dato dalle stazioni di ricarica dei veicoli elettrici. Per il controllo delle stazioni di ricarica, chiamate anche Wallbox, sono richiesti strumenti di misura speciali per controllare la funzionalità, il dispositivo di sicurezza e l’isolamento. Ci sono strumenti adeguati per effettuare questo tipo di misurazioni. Per poter collegare lo strumento di misura alla stazione di ricarica è richiesto un adattatore.

Il dispositivo di test/misura EV è stato progettato precisamente per questa applicazione e include un’ampia varietà di funzioni. Tutti i collegamenti della stazione di ricarica hanno un’uscita singola tramite presa. Questo significa che tutte le linee possono essere utilizzate tramite il dispositivo di test/misura EV. Questo consente di controllare l’isolamento della stazione di ricarica con l’aiuto del dispositivo di test/misura EV. Il dispositivo di test/misura EV è dotato di una connessione della presa di protezione (Schuko). Tramite il tester RCD è inoltre possibile verificare il dispositivo di corrente residua.

Un cavo di ricarica contiene non solo le linee di alimentazione per la ricarica di un veicolo elettrico, ma anche due interfacce. Il veicolo elettrico comunica con la stazione di ricarica tramite la linea CP (Control Pilot) e comunica lo stato attuale del veicolo elettrico. La linea PP (Proximity Plug) viene utilizzata per la comunicazione tra il cavo di ricarica collegato e la stazione di ricarica. Pertanto, il cavo di ricarica può comunicare alla stazione di ricarica quanti ampere utilizzare. Per testare entrambe le funzioni, il dispositivo di test/misura EV è dotato dei corrispondenti simulatori. Il dispositivo di test/misura EV viene consegnato con le prese di ricarica di tipo 1 e 2. Vale a dire che con il dispositivo di test/misura EV è possibile controllare un grande numero di stazioni di icarica. La custodia consente di trasportare le prese di ricarica e il dispositivo di test/misura EV in modo sicuro.

– Display TFT LCD a colori da 3,5″
– Resistenza di loop LN, L-PE e N-PE
– Corrente di test FI regolabile
– Scheda SD e Bluetooth
– Doppio display
– Test FI ok/errore
– Misura di bassa impedenza
– Tensione del terminale fino a 1.000V
– Simulazione CP e PP
– Custodia per il trasporto inclusa
– Connessione diretta per le stazioni di ricarica
– Adattatore con presa tipo 1 e tipo 2
– Verifica del conduttore di protezione
– Presa Schuko integrata

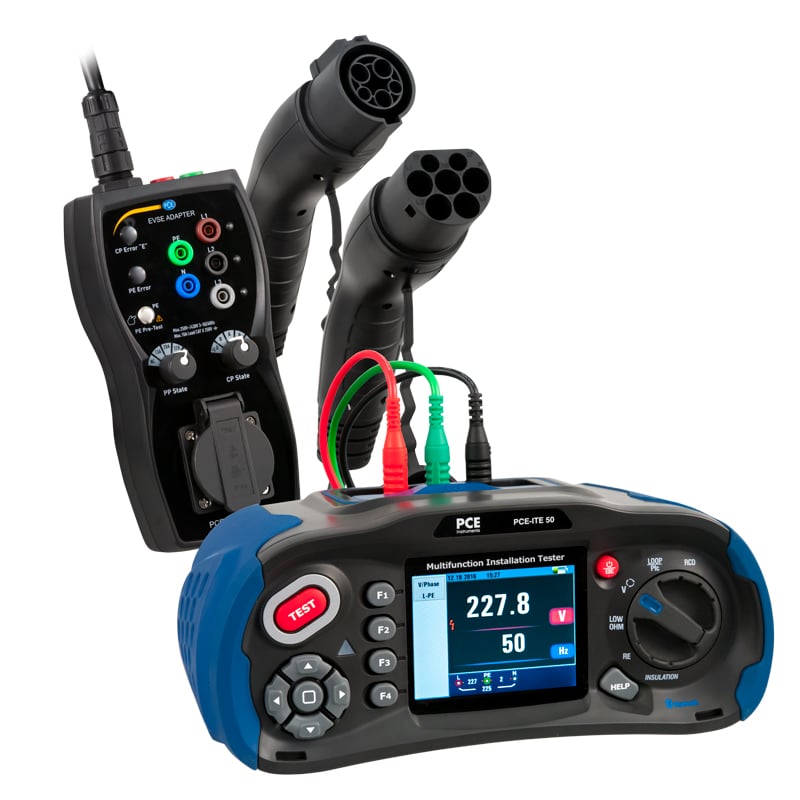

Dispositivo di test/misura EV PCE-EVSE-KIT2 composto da:
1 x Tester per installazioni PCE-ITE 50
1 x Puntali
2 x Borsa per trasposrto
1 x Dispositivo di test/misura EV PCE-EVSE 300
1 x Presa Tipo 1
1 x Presa Tipo 2
Istruzioni per l’uso (disponibili in download)
