Controllo PID PCE-RE100P

329,90 IVA esclusa 402,48 IVA inclusa


COD: PCE-RE100P Categoria:

Questo è un dispositivo di controllo PID utilizzato per il controllo della temperatura e del processo. Ha varie connessioni di ingresso e uscita, che lo rendono versatile nel suo utilizzo. Potete programmare il regolatore con fino a 16 programmi di 8 segmenti ciascuno – questo vi permette di avviare, mettere in pausa o fermare i processi di controllo tramite i vostri 4 ingressi digitali! Il display LCD mostra i valori di setpoint e i valori effettivi; gli stati delle uscite (ON/OFF); e quale programma particolare è attualmente eseguito dall’unità di controllo PID in base al numero corrispondente a quel segmento sullo schermo. Il regolatore integra una interfaccia RS-485 che consente il collegamento a un sistema di regolazione.

– Ingresso universale
– Impostazione del programma di regolazione

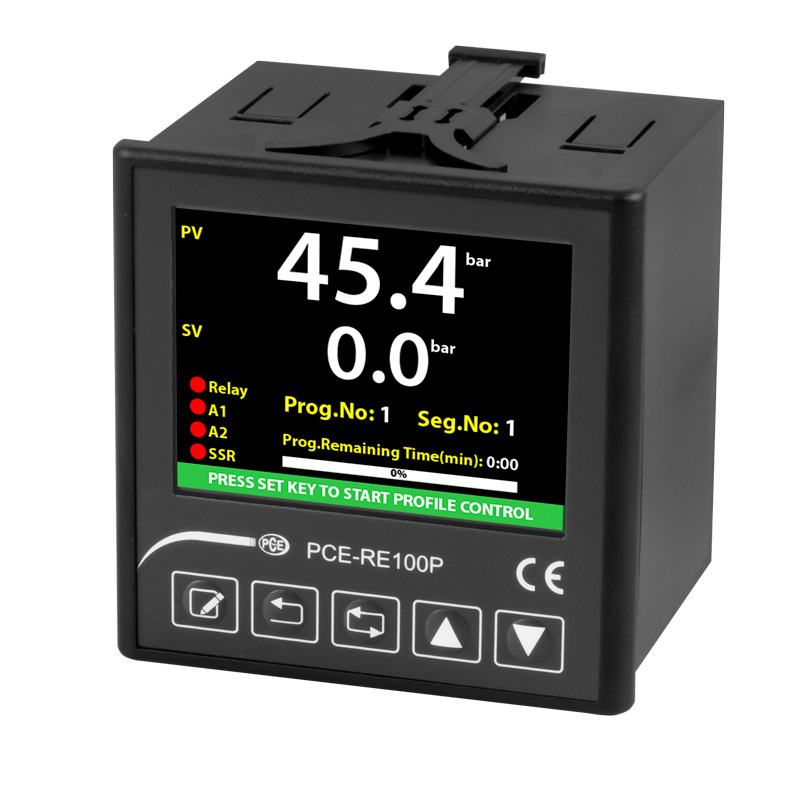

– Display LCD da 3,5"
– Uscite relè, SSR e analogica
– Frequenza di campionamento di 50 ms
– auto-regolazione PID
– Memoria per vari parametri PID
– Interfaccia RS-485
Specifiche tecniche
Parametro Tipo di ingresso Range di misura Precisione
Termocoppia Tipo B
Tipo E
Tipo J
Tipo K
Tipo L
Tipo N
Tipo R
Tipo S
Tipo T
Tipo U
200 a 1800 °C
-100 a 900 °C
-100 a 900 °C
-100 a 1300 °C
-100 a 900 °C
-200 a 1300 °C
0 a 1700 °C
0 a 1700 °C
-250 a 300 °C
-200 a 400 °C
±0,1 % ± 2 °C
±0,1 % ± 0,5 °C
±0,1 % ± 0,5 °C
±0,1 % ± 0,5 °C
±0,1 % ± 1.5 °C
±0,1 % ± 0,5 °C
±0,1 % ± 1 °C
±0,1 % ± 1 °C
±0,1 % ± 0,5 °C
±0,1 % ± 0,5 °C
Sensori di resistenza Pt100

NTC

-200 a 850 °C
-100 a 160 °C
-60 a 150 °C
±0,1% ±0,5 °C
±0,1% ±0,5 °C
±0,1% ±0,5 °C
Corrente di processo 0 a 20 ma
4 a 20 ma
-32768 a 32767
-3276,8 a 3276,7
-327,68 a 327,67
-32,768 a 32,767
±0,1% ±1 digit
±0,1% ±1 digit
mV 0 a 150 mV ±0,1% ±20 μV
Tensione di processo 0 a 5 V
1 a 5 V
0 a 10 V
±0,1% ±1 digit
±0,1% ±1 digit
±0,1% ±1 digit
Resistenza 0 a 550 Ω
0 a 10 kΩ
±0,2% ±0,1 Ω
±0,5% ±10 Ω
Ingresso digitale per il controllo del programma    5 V o 30 V
RI = 100 Ω
Start-Stop-Pausa
Programma precedente
Programma successivo
Uscite Relè: NO/NC 250 V aC / 2 a
allarme 1: NO/NC 250 V aC / 2 a
allarme 2: NO 250 V aC / 2 a
SSR: 0 a 12 V / 40 ma
ma: 0/4 a 20 ma (mà¡x. 750 Ω)
V: 0 a 10 V
alimentazione 90 a 250V aC / 50/60 Hz
Potenza assorbita 7 Va
Collegamento elettrico 2,5 mm ² mediante connessione filettata
Interfaccia RS-485 Modbus RTU
Condizioni operative 0 a 50 °C / max. 80% U.R.
Condizioni di stoccaggio -25 a 70 °C / max. 80% U.R.
Grado di protezione Parte frontale: IP65
Parte posteriore: IP20
Dimensioni 96 x 96 x 81 mm
Dimensioni per istallazione su pannello    92 x 92 mm
Peso Circa 400 g
Contenuto della spedizione
1 x Controllo PID PCE-RE100P,
1 x Materiale di fissaggio,
Istruzioni per l’uso (Disponibili in Inglese, Italiano in traduzione)
