Amperometro PCE-PCM 3

Name: Amperometro PCE-PCM 3
SKU: PCE-PCM 3
Availability: BackOrder

COD: PCE-PCM 3

€235,90 IVA esclusa €287,80 IVA inclusa

Hai bisogno di aiuto? Chiamaci 049.2021144

Stampa

Segnala a un amico

Scheda tecnica

Prodotto acquistabile su ordinazione, contattaci per informazioni

Categoria: Prodotti chimici da laboratorio

Descrizione
Scheda tecnica

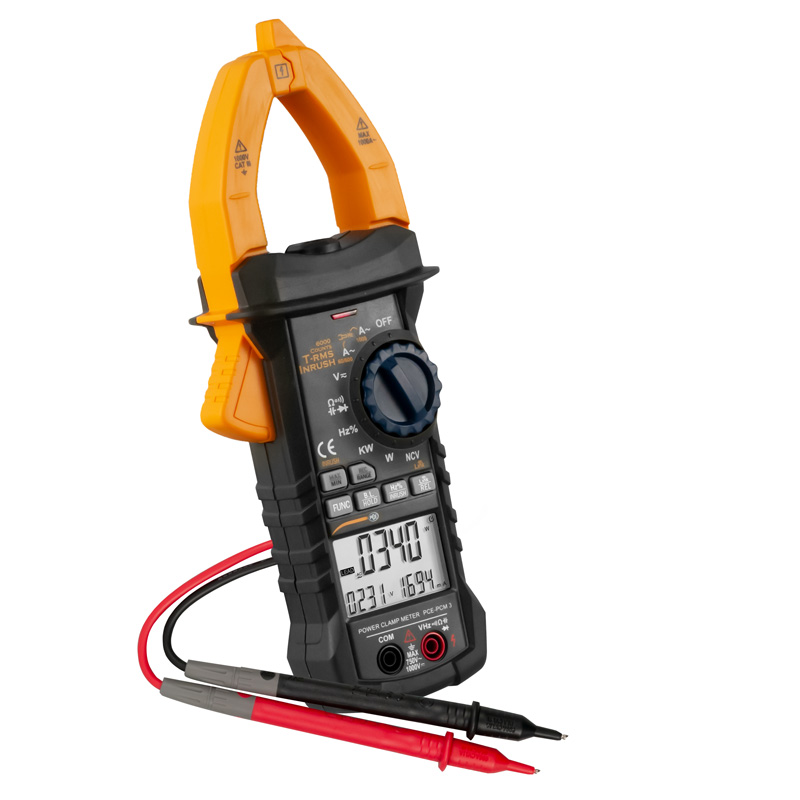

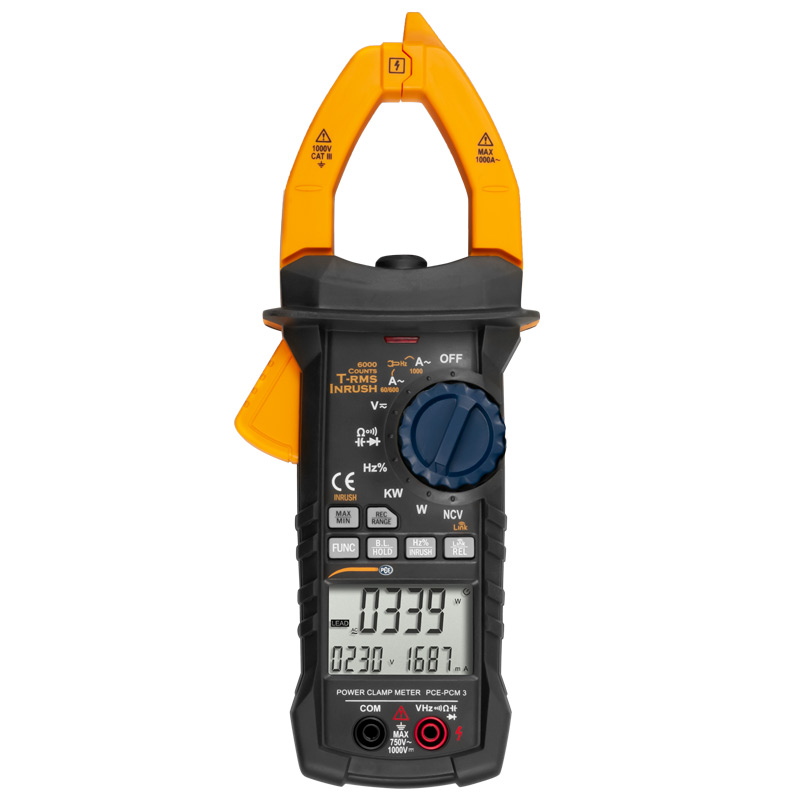

La pinza amperometrica può misurare la potenza attiva, reattiva e apparente fino a 750 kW. Ha anche una funzione NCV per controllare se c’è tensione senza fare alcun contatto con la linea o il cavo. Con queste caratteristiche, questo prodotto vi aiuta a testare/misurare facilmente il vostro impianto elettrico! Ciò rende pià facile il lavoro dell’operatore.Ed oltre a tutte queste funzioni, è possibile collegare, via Bluetooth, l’amperometro a un dispositivo remoto.attraverso l’interfaccia Bluetooth è possibile trasferire in tempo reale i risultati al dispositivo per memorizzarli o analizzarli.

– Potenza attiva, reattiva e apparente
– Misura fino alla 20 º forma d’onda armonica

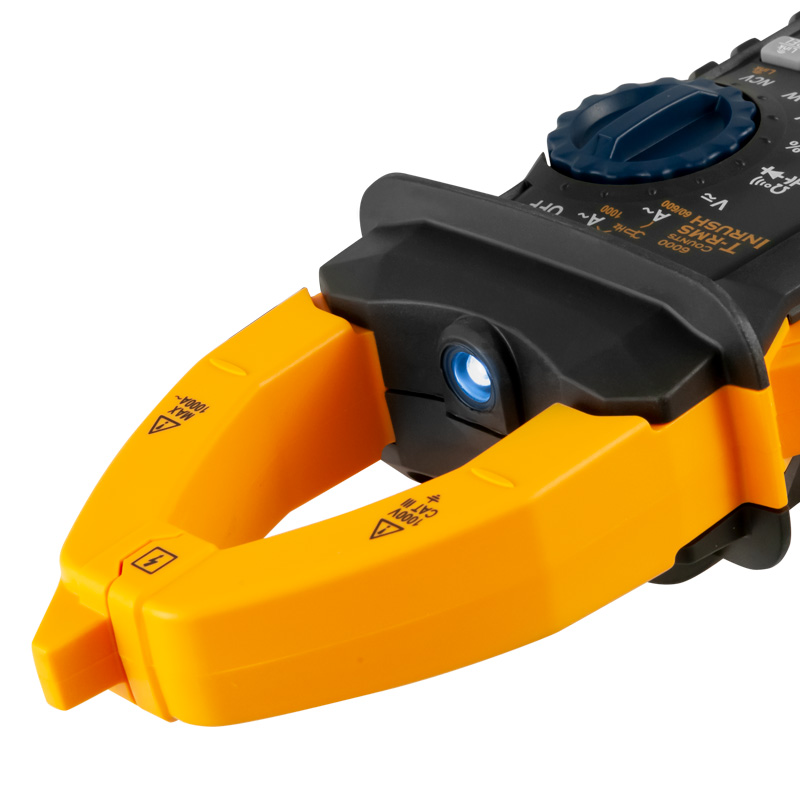

– Misura senza contatto (NCV)
– Misura la corrente di spunto
– Misura della corrente fino a 1000a aC
– Interfaccia Bluetooth

Specifiche tecniche

Condizioni operative: 23 °C ±5 °C, <75% U.R.

Corrente aC

Range di misura

Risoluzione

Precisione

60 a

0,01 a

±2% + 8 digit

600 a

0,1 a

±2 % + 8 digit

1000 a

1 a

±2% + 8 digit

Corrente di ingresso massima 1000 a aC
Range di frequenza 40 a. 400 Hz

Corrente di spunto aC

Range di misura

Risoluzione

Precisione

60 a

0,01 a

Solo come riferimento

600 a

0,1 a

±5% + 60 digit

1000 a

1 a

±5% + 60 digit

Tempo totale: 100 ms
Range: 20 a 1000 a
Range di frequenza: 40 a. 400 Hz

Tensione DC

Range di misura

Risoluzione

Precisione

6 V

0,001 V

±0,5% + 5 digit

60 V

0,01 V

±0,5% + 5 digit

600 V

0,1 V

±0,5% + 5 digit

1000 V

1 V

±0,8% + 4 digit

Impedenza di ingresso: 10 MΩ
Tensione di ingresso max.: 750 V aC (valore effettivo) o 1000 V DC

Tensione aC

Range di misura

Risoluzione

Precisione

6 V

0,001 V

±0,6% + 4 digit

60 V

0,01 V

±0,6% + 4 digit

600 V

0,1 V

±0,6% + 4 digit

1000 V

1 V

±0,8% + 4 digit

Impedenza di ingresso: 10 MΩ
Tensione di ingresso max.: 750 V aC (valore effettivo) o 1000 V DC
Range di frequenza: 40 a 400 Hz

Misura della frequenza con funzione di misura della corrente

Range di misura

Risoluzione

Precisione

99,99 Hz

0,01 Hz

±1,5% + 5 digit

999,9 Hz

0,1 Hz

±1,5% + 5 digit

Range: 10 a 1 kHz
Range del segnale di ingresso: >20 a aC (valore effettivo)
La corrente di ingresso aumenta con la frequenza di misura.
Corrente di ingresso max.: 1000 a aC (valore effettivo)

Misura della frequenza con la funzione di misura della tensione

Range di misura

Risoluzione

Precisione

99,99 Hz

0,01 Hz

±1,5% + 5 digit

999,9 Hz

0,1 Hz

±1,5% + 5 digit

9,999 kHz

0,001 kHz

±1,5% + 5 digit

Range: 10 a 10 kHz
Range del segnale di ingresso: >1V aC (valore effettivo)
La corrente di ingresso aumenta con la frequenza di misura.
Tensione di ingresso max.: 1000 VaC (valore effettivo)

Misura della frequenza

Range di misura

Risoluzione

Precisione

9,999 Hz

0,001 Hz

±0,3% + 5 digit

99,99 Hz

0,01 Hz

±0,3% + 5 digit

9,999 kHz

0,1 Hz

±0,3% + 5 digit

999,9 Hz

0,001 kHz

±0,3% + 5 digit

99,99 kHz

0,01 kHz

±0,3% + 5 digit

999,9 kHz

0,1 kHz

±0,3% + 5 digit

9,999 MHz

0,001 MHz

±0,3% + 5 digit

Protezione da sovratensione: 1000 V DC o 750 V aC (valore effettivo)
Range di ingresso della tensione >2V (quando aumenta la tensione di ingresso aumenta anche la frequenza)

Duty cycle

Range di misura

Risoluzione

Precisione

0,1 a 99,9%

0,1%

±0,3% + 5 digit

Range di frequenza: 10 a 10 kHz
Range di tensione: 2 a 250 V aC (valore effettivo)
(La tensione aumenta con la frequenza)

Duty cycle con funzione di misura della corrente	Range di frequenza: 10 a 1 kHz Corrente di ingresso: 20 a1000 a aC (valore effettivo)
Duty cycle con funzione di misura della tensione	Range di frequenza: 10 a 1 kHz Corrente di ingresso: 1 a 750 V aC (valore effettivo) Impedenza di ingresso: 1MΩ

Resistenza

Range di misura

Risoluzione

Precisione

600 Ω

0,1 Ω

±0,8% + 3 digit

6 kΩ

0,001 kΩ

±0,8% + 3 digit

60 kΩ

0,01 kΩ

±0,8 % + 3 digit

600 kΩ

0,1 kΩ

±0,8% + 3 digit

6 MΩ

0,001 MΩ

±2% + 5 digit

60 MΩ

0,1 MΩ

±2% + 5 digit

Misura della tensione: circa 0,78 V
Protezione da sovratensione: 750 V DC, 1000 V aC (valore effettivo)

Test di continuità

Range di misura

Risoluzione

Precisione

600 Ω

0,1 Ω

–

Segnale acustico <50 Ω
Tensione di prova: 1,48 V
Protezione contra sovratensione: 750 V DC, 1000 V aC (valore effettivo)

Capacità

Range di misura

Risoluzione

Precisione

9,999 nF

0,001 nF

±3% + 5 digit

99,99 nF

0,01 nF

±3% + 5 digit

999,9 nF

0,1 nF

±3% + 5 digit

9,999 µF

0,001 µF

±3% + 5 digit

99,99 µF

0,01 µF

±3% + 5 digit

999,9 µF

0,1 µF

±3% + 5 digit

9,999 mF

0,001 mF

±3% + 5 digit

99,99 mF

0,01 mF

±3% + 5 digit

Protezione da sovratensione: 750 V DC, 1000 V aC (valore effettivo)

Test dei diodi

Range di misura

Risoluzione

Precisione

3 V

0,001 V

–

anodo DC: circa 1 ma
Catodo DC: circa 3,2 V
Protezione da sovratensione: 750 V DC, 1000 V aC (valore effettivo)

Misura della potenza monofase

Range di misura

Risoluzione

Precisione

3 W / Va / Var

0,01 W / Va / Var

±3% + 5 digit

100 W / Va / Var

0,1 W / Va / Var

±3% + 5 digit

4000 W / Va / Var

1 W / Va / Var

±3% + 5 digit

10 kW / Va / Var

0,01 kW / Va / Var

±3 % + 5 digit

100kW / Va / Var

0,1 kW / Va / Var

±3% + 5 digit

750 kW / Va / Var

1 kW / Va / Var

±3% + 5 digit

Corrente più piccola: 1 ma
Tensione più piccola: 1 V

Fattore di potenza capacitivo / induttivo

Range di misura

Risoluzione

Precisione

0,1 a 1

0,001

±5% + 5 digit

Corrente più piccola: 1 ma
Tensione più piccola: 1 V

armoniche

Range di misura

Risoluzione

Precisione

–

±3% + 10 digit

2 a 6

–

±3,5% + 10 digit

7 a 8

–

±4,5% + 10 digit

9 a 10

–

±5% + 10 digit

11 a 15

–

±7% + 10 digit

16 a 20

–

±10% + 10 digit

Corrente più piccola: 1 ma
Tensione più piccola: 1 V
La risoluzione dipende dal range di misura della tensione

Specifiche tecniche generali

Range di misura

automatico o manuale, regolabile

Range di tensione max.

1000V DC o 750V aC

altitudine sul livello del mare

Max. 2000 m

Display

LCD

Indicazione max. sul display

5999 digit

Overrange superiore

"OL"

Overrange inferiore

" -OL"

Frequenza di campionamento

3 Hz

Spegnimento automatico

Dopo 30 minuti

alimentazione

1 x Batteria da 9V

Indicazione dello stato della batteria

Quando la tensione Ã¨ troppo bassa

Coefficiente di temperatura

0,1 x precisione x Â°C*

Condizioni operative

0 a 40 Â°C

Condizioni di stoccaggio

-10 a 60 Â°C

Dimensioni

238 x 92 x 50 mm

Peso

Circa 420 g (con batterie)

La precisione indicata Ã¨ applicabile con condizioni operative tra 18 a 28 Â°C.

*La temperatura Ã¨ calcolata in base alla differenza di temperatura delle condizioni operative e la temperatura operativa attuale.
Esempio:
La temperatura attuale Ã¨ superiore alla temperatura operativa:
(50 ÂºC della temperatura attuale) – (40 ÂºC della temperatura operativa) = 10 ÂºC
La temperatura attuale Ã¨ inferiore alla temperatura operativa:
(0 ÂºC della temperatura attuale) – (-5 ÂºC della temperatura operativa) = 5 ÂºC

Contenuto della spedizione

1 x amperometro PCE-PCM 3,
1 x Valigetta per trasporto,
1 x Set di cavi di misura,
1 x Batteria da 9V,
Istruzioni per l’uso (Disponibili in Inglese, Italiano in traduzione)
